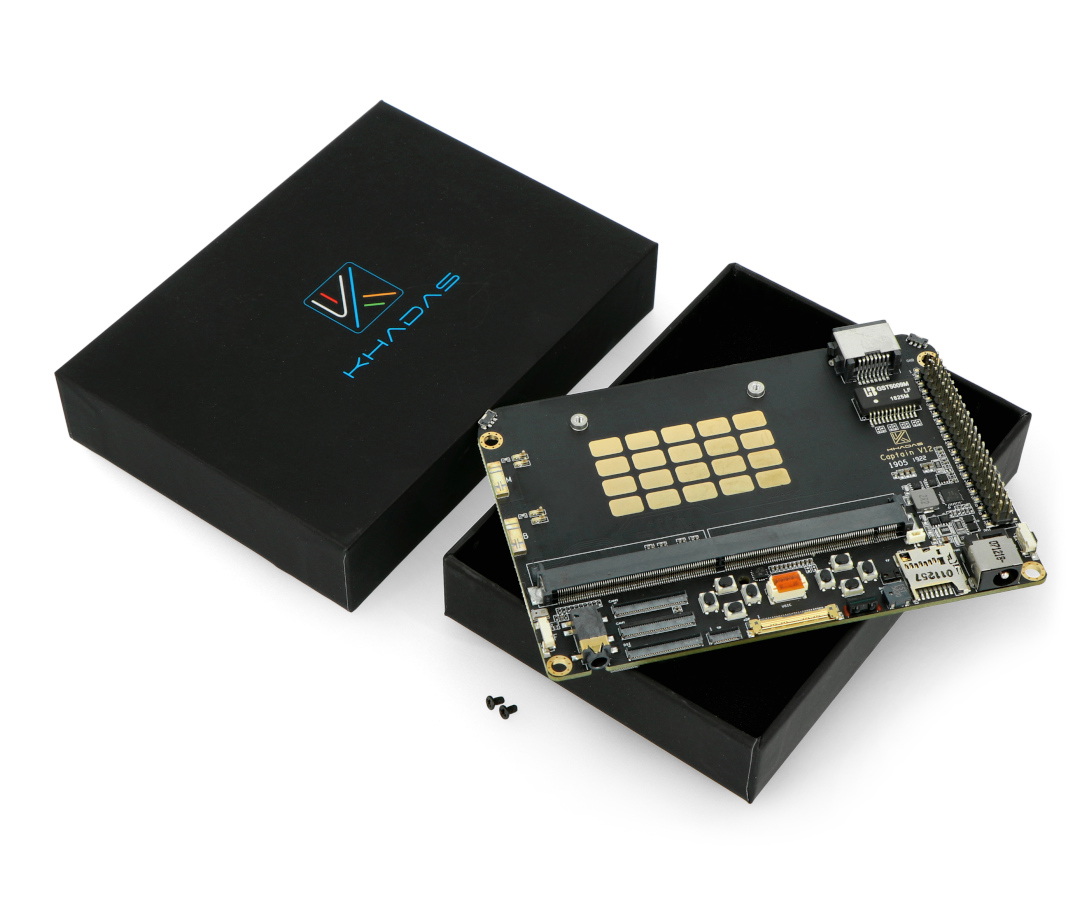

Opis produktu: Khadas Captain - nakładka MXM3 do Khadas Edge
Nakładka Khadas Captain dla minikomputerów z serii Edge wyposażonych w złącze MXM3 314-pin. Moduł rozszerza możliwości minikomputera o slot dysków M.2, wykrywanie gestów, slot ekranu dotykowego i kamery oraz dwa przyciski funkcyjne do gier.
Główne cechy nakładki Captain
- Slot PCI-E dla dysków M.2: 4-liniowy slot PCI-E dla dysków NVMe M.2.
- Wykrywanie gestów: czujnik APDS-9960 do interakcji człowiek - maszyna.
- Złącze wyświetlacza: porty eDP oraz TP służą do podłączenia ekranu dotykowego.
- Przyciski: dwa przyciski funkcyjne (lewy, prawy) przeznaczone do gier.
- Zasilanie: nakładka może być zasilana z poziomu minikomputera lub vice-versa.
Dokowanie Khadas Edge
Nakładka Captain została wyposażona w złącze MXM3 314-pin, do którego dokowany jest minikomputer Khadas Edge. Po umieszczeniu modułu do slotu, oprogramowanie automatycznie wykryje płytkę.
Złącze ekranu
Khadas Captain został wyposażony w złącza eDP oraz TP, które umożliwiają podłączenie dedykowanego ekranu 5" o rozdzielczości 1080p z funkcją 5-krotnego dotyku. Dodając ekran można stworzyć niewielką, mobilną konsolę do gier.
Czujnik gestów
Nakładka posiada wbudowany czujnik APDS-9960. Pozwala on wykryć natężenie światłą, kolory RGB, odległość, a także gesty.
Slot dysków M.2 oraz złącze akumulatora
Na tylnej części modułu umieszczono slot PCI-E do podłączenia dysków SSD NVMe M.2, przy pomocy którego można stworzyć np. niewielki domowy serwer. Dodatkowo zamontowano złącze do podłączenia akumulatora Li-Pol, który może służyć jako zasilanie awaryjne.
Specyfikacja nakładki Khadas Captain
Parametr | Opis |
---|---|
Kamera | Interfejs: 4-liniowy MIPI-CSI Wspierane dwie kamery 12 MPx Złącze: 30-pin 0,5 mm FPC |
Wyświetlacz | 4-liniowy MIPI-DSI 4-liniowy eDP 1,3 do 10,8 Gb/s |
Panel dotykowy | 10-pin 0,5 mm FPC |
Slot M.2 | Złącze 4-liniowe PCI-E 2.1 Wspierane dyski: SSD M.2 2280 NVMe |
LAN | 10 / 100 / 1000 Mb/s Wspiera WOL |
Karty SD | Do 256 GB |
Czujnik | APDS-9960 Wykrywanie: odległość, jasność światła, kolor RGB, gesty |
Śledzenie ruchów | ICM-2062 6-osi: 3-osiowy żyroskop i 3-osiowy akcelerometr |
Audio | Kodek audio: Realtek ALC5651 3,5 mm jack Czułość mikrofonu: -42 dB Głośnik: przez FPC |
DC Jack | Napięcie zasilania: 12 V Średnica: 5,5 / 2,1 mm |
Bateria | 2-cell Li-Pol IC: CW2015 Złącze: 7-pin, raster 1,25 mm |
Złącze RTC | Raster 0,8 mm |
Przyciski | 8x (programowalne Game pady) 2x (lewy i pracy funkcyjny) 2x (reset, U-Boot/Func) |
Antena WiFi | 2x chip antena Model: Pulse W3006 od 2,4 GHz do 2,5 GHz / od 5,15 GHz do 5,85 GHz dualband |
Buzzer | SPL: > 75 dB (dystans 10 m) Czas odpowiedzi: < 40 ms Częstotliwość oscylacyjna: 4000 Hz |
Odbiornik IR | 2 kanały |
LED | 1x czerwona dioda LED, programowalna |
USIC | przez złącze 1,25 mm |
Złącze 40-pin, raster 2,54 mm | USB, I2C, SPI, I2S, SPDIF, ADC, GPIO STM85 |
Otwory montażowe | M3 x 4 |
Kompatybilność | Khadas Edge |
Wymiary | 116 x 82 x 13,5 mm |
Masa | 52 g |
