ESP-EYE - rozpoznawanie obrazu i mowy - aparat 2MPx, WiFi ESP32

Indeks: DFR-15585 EAN: 6959420915712

Płytka rozwojowa ESP-EYE służy do wykrywania i rozpoznawania obrazu, a także przetwarzania sygnału mowy. ESP-EYE posiada wbudowany chip ESP32, wyposażony jest w aparat 2 MPx, mikrofon cyfrowy, pamięć flash 4 MB, pamięć PSRAM 8 MB. Zasilany jest napięciem 5 V przez przewód microUSB.

ESP-EYE - rozpoznawanie obrazu i mowy - aparat 2MPx, WiFi ESP32
175,00 zł
142,28 zł netto
Zapłać później
Niedostępny
Produkt wycofany
Producent: DFRobot

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: ESP-EYE - rozpoznawanie obrazu i mowy - aparat 2 MPx, WiFi ESP32

Płytka rozwojowa ESP-EYE służy do wykrywania i rozpoznawania obrazu, a także przetwarzania sygnału mowy. ESP-EYE posiada wbudowany chip ESP32, wyposażony jest w aparat 2 MPx, który potrafi wykryć i rozpoznać twarz, mikrofon cyfrowy, pamięć flash 4 MB, pamięć PSRAM 8 MB. Zasilany jest napięciem 5 V przez przewód microUSB o długości 0,2 m (dołączony do zestawu).

ESP-EYE- rozpoznawanie obrazu i mowy - aparat 2 MPx, WiFi ESP32

ESP-EYE - rozpoznawanie obrazu i mowy - aparat 2MPx, WiFi ESP32.

Główne cechy produktu

  • Wbudowany chip ESP32
  • Wykrywanie i rozpoznawanie twarzy, obrazu
  • Obsługuje transmisję obrazu przez WiFi
  • Zasilanie i debugowanie przez microUSB
  • Kompatybilny z Windows i Raspberry Pi

Produkt kompatybilny z Raspberry Pi.

Producent udostępnia bibliotekę oraz szczegółowy przewodnik użytkownika.

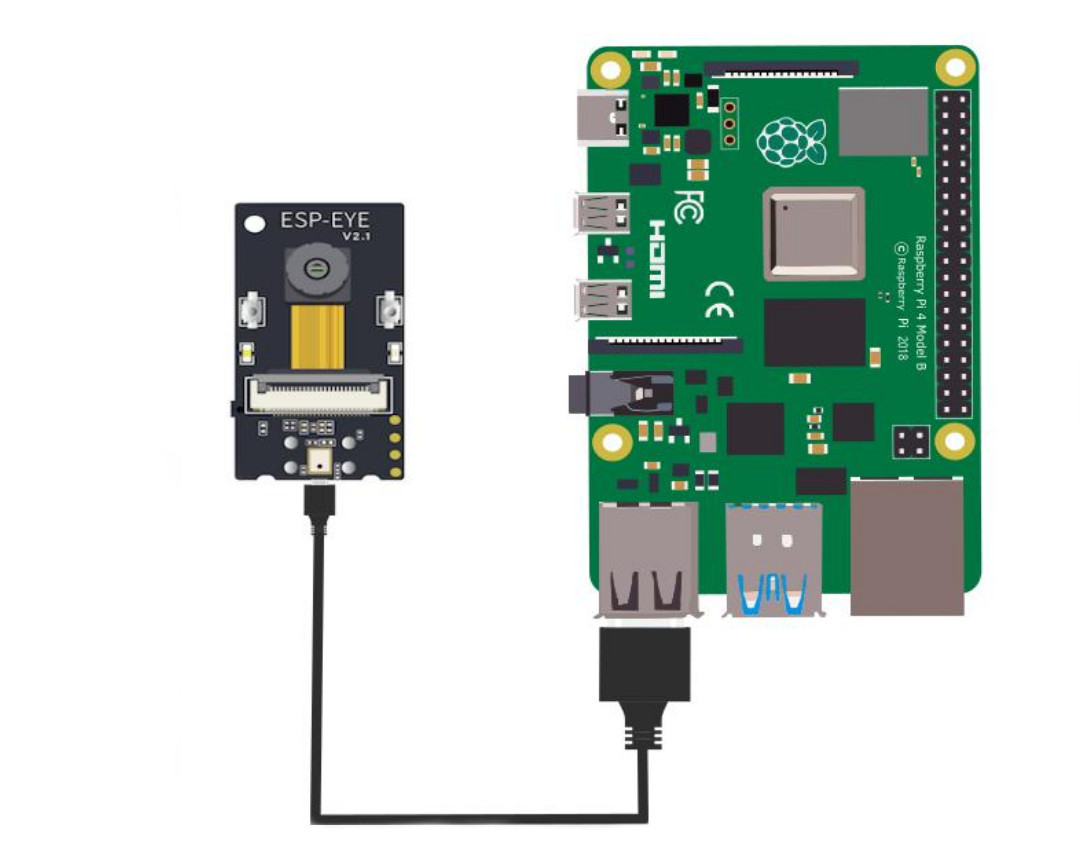

Połączenie ESP-EYE z Raspberry Pi 4BPołączenie ESP-EYE z Raspberry Pi 4B.

Płytka ESP-EYE obsługuje transmisję obrazu także przez WiFi i debugowanie dzięki przewodowi microUSB.

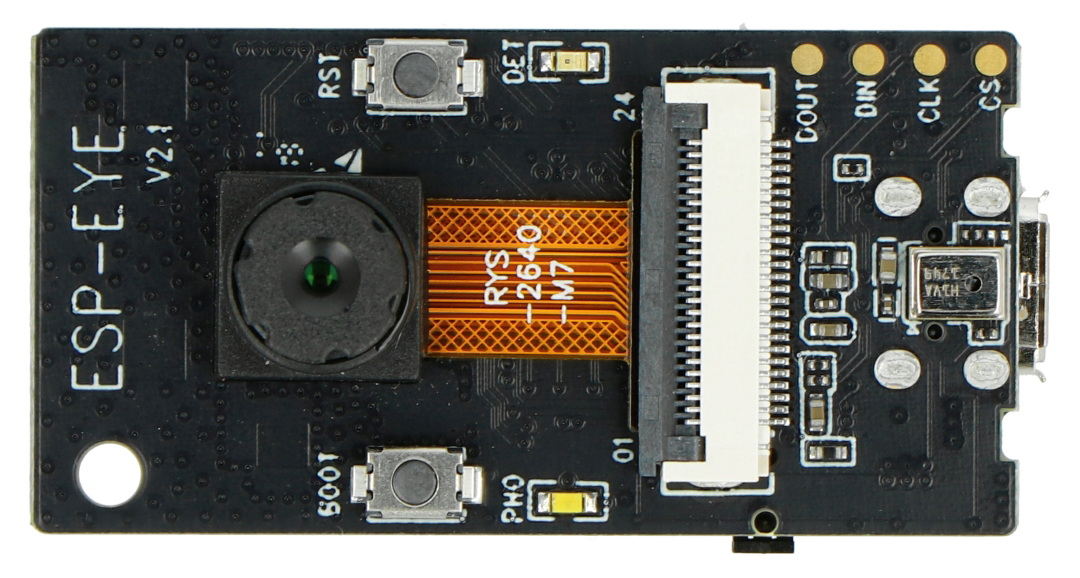

Wyprowadzenia portu SPI

DOUT - wyjście danych

DIN - wejście danych

CLK - zegar szeregowy

CS - chip select

Schemat ESP-EYE

A1- górne przyciski

A2- diody LED (biała i czerwona jako wskaźniki pracy ESP-EYE)

A3- aparat (2 MPx moduł do wykrywania, rozpoznawania i rejestracji twarzy)

A4- złącze aparatu (służy do podłączenia zewnętrznej kamery)

A5- MiC (cyfrowy mikrofon do funkcji sterowania głosowego)

A6- SPI interfejs (port do transmisji danych)

B1- antena 3D_PIFA (za pomocą rezystora R14 można wybrać antenę IPEX, a rezystorem R15 antenę 3D)

B2- ESP32

B3- PSRAM (pamięć do przechowywania aplikacji)

B4- połączenie USB z UART (konwertuje sygnały USB na UART)

B5- port USB (zapewnia zasilanie całego systemu)

B6- złącze IPEX (służy do połączenia zewnętrznej anteny IPEX)

B7- oscylator kwarcowy (łączy zegar z ESP32)

B8- boczny przycisk (klawisze funkcyjne)

B9- zasilanie LDO (zapewnia wymagane zasilanie układu ESP32, aparatu i wskaźników LED)

Wykrywanie twarzy

Po uruchomieniu ESP-EYE należy kliknąć boczny przycisk, aby zidentyfikować twarz. Na stronie internetowej wyświetli się komunikat: Start rejestracji. Użytkownik powinien być zwrócony przodem do kamery. Dokładny przebieg instalacji dostępny jest na stronie Wiki producenta.

ESP-WHO - to platforma programistyczna do wykrywania twarzy i zaprojektowana dla aplikacji AIoT. Można ją używać z płytką ESP-EYE lub innymi płytkami opartymi na ESP32.

ESP-IDF - jest platformą programistyczną dla aplikacji IoT.

W zestawie

  • Płytka rozwojowa ESP-EYE
  • Przewód microUSB (0,2 m)

Specyfikacja ESP-EYE

  • Mikrokontroler: seria ESP32
  • Napięcie zasilania: 5 V
  • Napięcie robocze: 3,3 V
  • Prąd operacyjny: 0,5 A
  • Zasilanie / debugowanie: microUSB
  • Port: SPI
  • Pamięć Flash: 4 MB
  • Pamięć PSRAM: 8 MB
  • Framework: ESP-WHO Al
  • Oprogramowanie: SD-ESP-IDF
  • Aparat: 2 MPx
  • Funkcja aparatu: wykrywanie i rozpoznawanie twarzy
  • Górny przycisk: dotykowy przycisk resetowania
  • Mikrofon: cyfrowy mikrofon do sterowania głosowego
  • Całkowity prąd wyjściowy: 1200 mA
  • Temperatura pracy: od -40°C do 125°C
  • Wymiary: 41 x 21 x 6,5 mm



Napięcie wyjściowe nominalne 3.3 V
Wydajność prąd 0.5 A
Interfejs SPI
Moduł - typ Dźwięku
Szerokość opakowania 5.5 cm
Wysokość opakowania 8.5 cm
Głębokość opakowania 3.4 cm
Masa opakowania 0.035 kg
