Opis produktu: Grove - XBee Carrier - podstawka dla modułów XBee
Podstawka przeznaczona głównie dla modułów z serii Bee opartych na układzie ATMega 328. Jest także kompatybilna z modułami RFBee, WiFi Bee, Xbee oraz Bluetooth Bee. Na płytce znajdują się dwa złącza Grove. Zasilana z poziomu baterii litowej lub złącza USB. Moduł wyposażony również w układ ładowarki akumulatorów Li-Ion, do ładowania baterii można wykorzystać panel solarny lub wykorzystać przewód USB. Zastosowany układ FT232RL umożliwia programowanie modułów Bee.

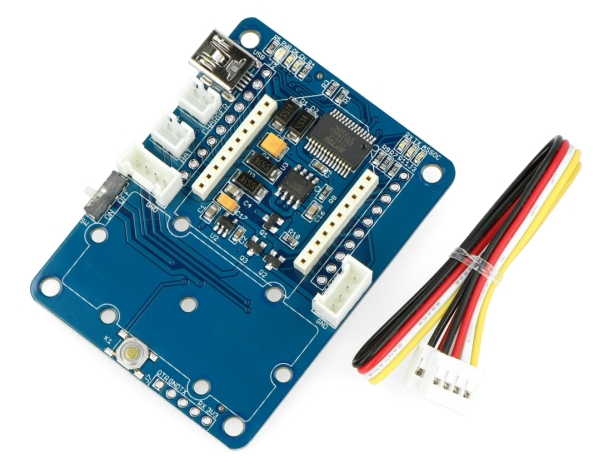

Podstawka dla modułów XBee, w zestawie również kompatybilny przewód Grove.
Moduły Bee, które nie zostały wyposażone w mikrokontroler ATMega328 mogą być konfigurowane przy pomocy układu FT232RL USB - UART. Wbudowany układ FT232RL może być wykorzystywany z dowolnym interfejsem USB - UART 3,3 V, kiedy nie jest podłączony żaden moduł Bee. Jest przydatny podczas programowania układów 3,3 V poprzez port szeregowy.

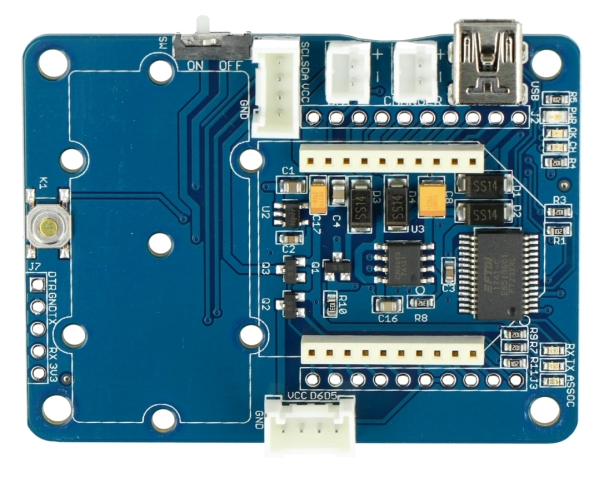

Podstawka dla modułów z serii Bee.
Główne cechy podstawki XBee
- Kompatybilna z modułami Bee
- Dwa złącza Grove - I2C oraz D6, D5
- Wbudowany sterownik ładowarki - CN3063
- Wbudowany regulator napięcia 3,3 V - RT9167A_33PB
- Wbudowany konwerter USB - UART - FT232RL
- Diody statusowe LED - PWR, status ładowania oraz transmisja UART
- Przełącznik zasilania
- Przycisk reset
- Złącze JST 2 mm dla zasilania i ładowania akumulatorów
Zastosowanie podstawki XBee
- Bezprzewodowa sieć czujników z wykorzystaniem modułu WiFiBee
- Płytka do programowania modułów z serii Bee wykorzystując FT232RL
- Ładowarka akumulatorów Li-Ion wykorzystując wbudowany kontroler
- Konwerter USB - UART zasilany napięciem 3,3 V
Specyfikacja podstawki XBee
- Napięcie zasilania: od 3 V do 3,6 V (typowe 3,3 V)
- Sterownik ładowarki: CN3063
- Napięcie ładowania: od 4,4 V do 6 V
- Prąd ładowania: maks. 500 mA
- Konwerter USB - IART: FT232RL
- Złącza: miniUSB, 2x Gove, 2x JST raster 2 mm
- Wymiary: 130 x 90 mm
- Masa: 20 g
