Opis produktu: Grove - czujnik gazów HCHO - WSP21100 - półprzewodnikowy - analogowy
Czujnik jest w stanie wykryć gazy HCHO dzięki zastosowanemu układowi WSP21100, którego rezystancja zmienia się wraz ze wzrostem lotnych związków organicznych w powietrzu. Potrafi wykrywać gazy o stężeniu do 1 ppm. Może być wykorzystywany do detekcji toluenu, metanolu, benzenu, alkoholu, acetonu, itp. Moduł wyposażony w złącze Grove, które ułatwia podłączenie z układem głównym.
Specyfikacja czujnika HCHO
- Napięcie pracy: 5 V ± 0,3 V
- Wykrywane gazy: HCHO, Benzyna, Toluen, Alkohol
- Typ: półprzewodnikowy
- Zakres wykrywania stężenia: od 1 do 50 ppm
- Zakres rezystancji czujnika: od 10 kΩ do 100 kΩ (dla 10 ppm HCHO)
- Czułość: RS (w powietrzu) / RS (10 ppm HCHO) ≥5

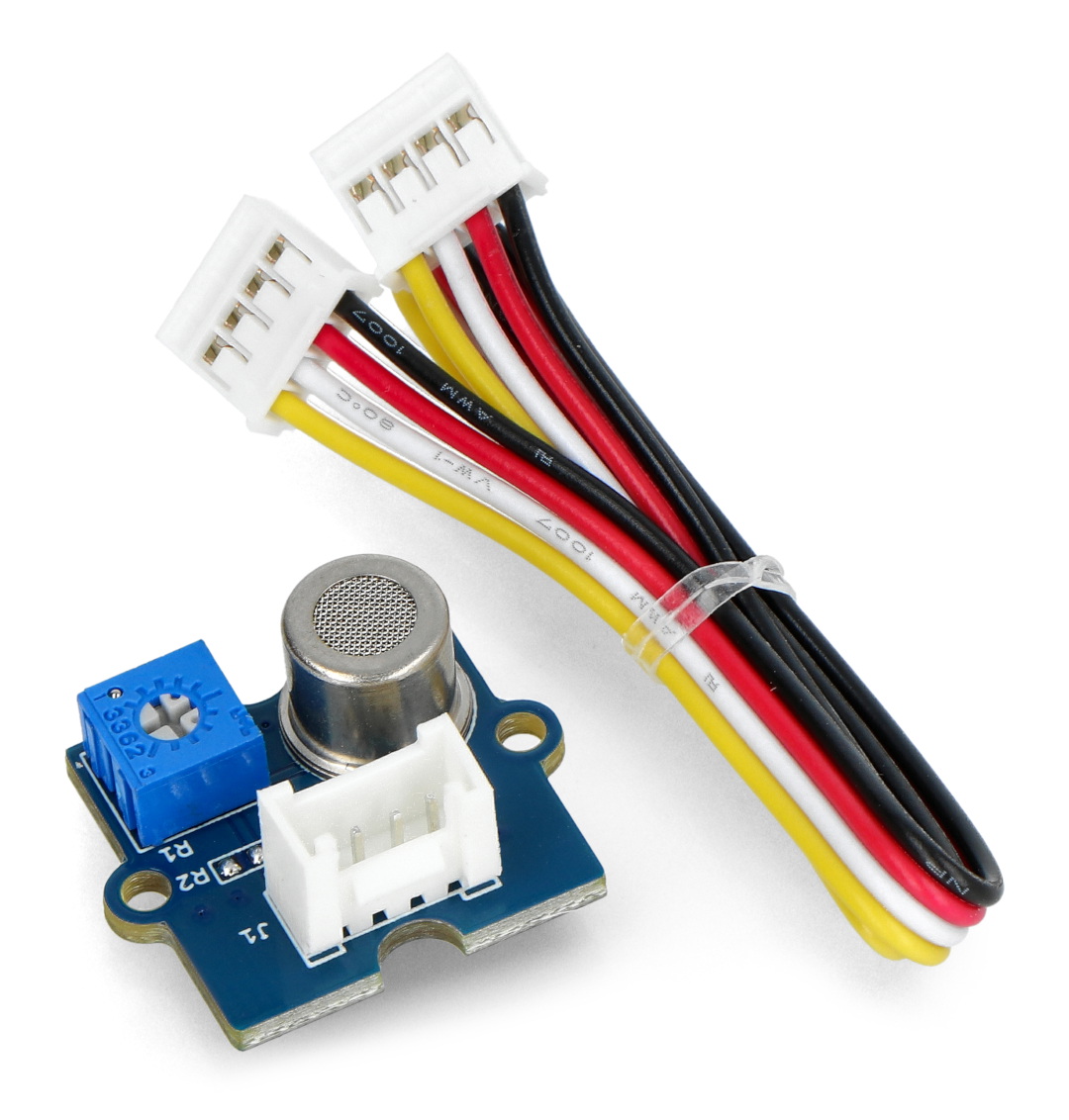

Czujnik gazów HCHO, w zestawie znajduje się również przewód Grove.|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika przedstawiający jego podłączenie oraz zaprogramowanie. |
Czujnik gazów HCHO.
Podłączenie czujnika tlenku węgla, gazu koksowniczego i gazów płynnych - MQ9
Czujnik komunikuje się za pomocą interfejsu analogowego, dzięki zastosowaniu złącza Grove możliwe jest jego bezpośrednie podłączenie do Arduino i Raspberry za pomocą nakładki Grove-Pi+ lub Grove Base Shield. Z powodu interfejsu wykorzystywanego do komunikacji przez czujnik konieczne jest użycie nakładki Grove-Pi+ lub przetwornika ADC w celu komunikacji z Raspberry.

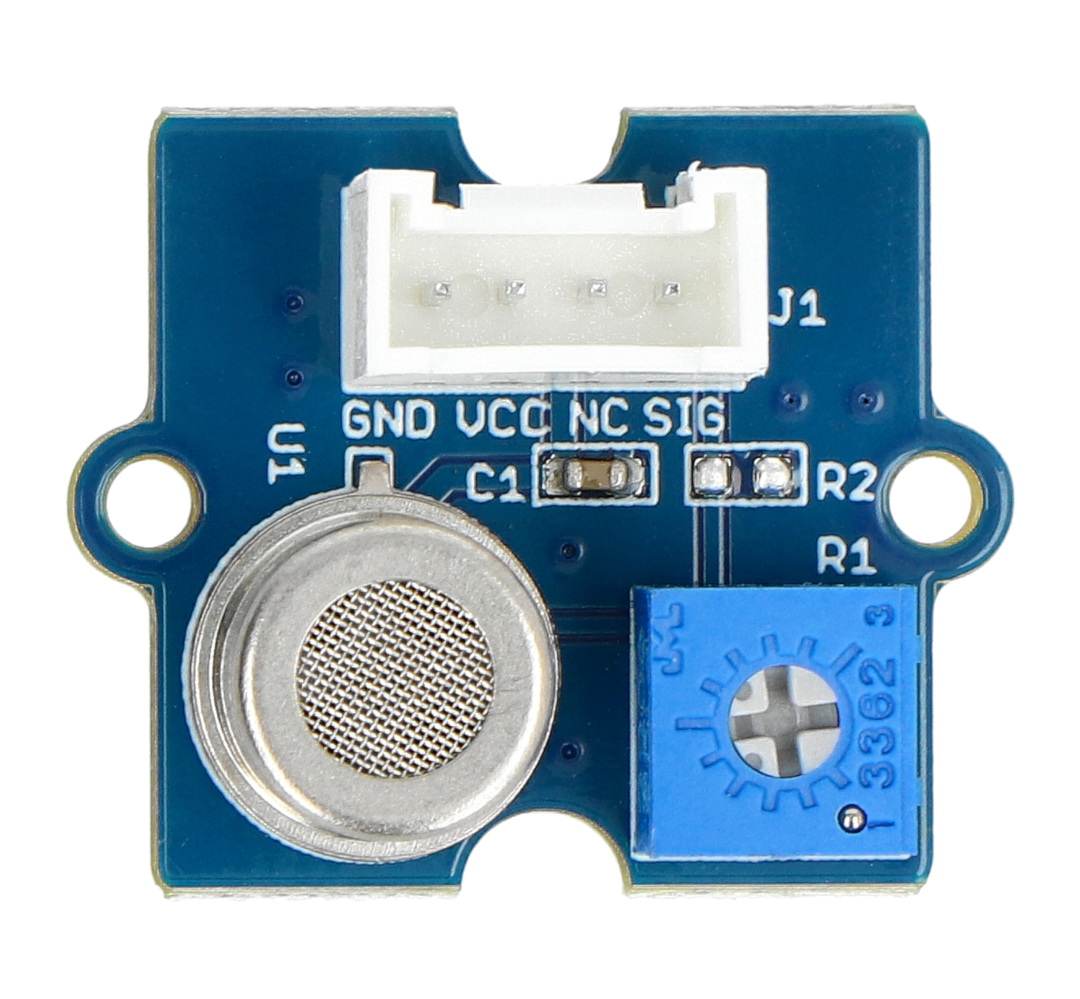

| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania wynosi 5 V. |
| NC | Nie podłączone. |
| SIG | Sygnał wyjściowy czujnika. |
