Opis produktu: Czujnik tlenku węgla, gazu koksowniczego i gazów płynnych - MQ9 - analogowy
Moduł wyposażony w czujnik tlenku węgla, gazu koksowniczego i gazów płynnych - MQ9. Czujnik jest kompatybilny z Arduino i Raspberry, wyposażony jest w złącze Grove dzięki czemu można bezpośrednio wpiąć go do nakładki Grove-Pi+ lub Grove Base Shield i korzystać z jego możliwości, bez konieczności lutowania. Napięcie zasilania wynosi 5 V i komunikuje się za pomocą interfejsu analogowego. W celu podłączenia go do Raspberry konieczne jest użycie nakładki Grove-Pi+ lub przetwornika ADC. Na płytce umieszczono potencjometr służący do regulacji czułości.
|
Produkt kompatybilny z Arduino. Producent udostępnia przewodnik użytkownika przedstawiający jego podłączenie oraz zaprogramowanie. |
Zestaw zawiera przewód połączeniowy Grove.

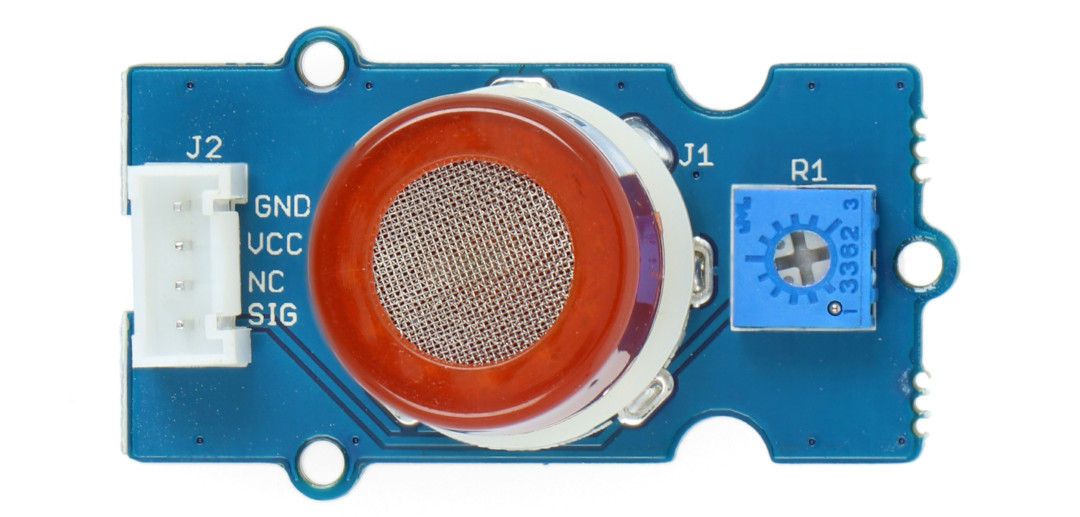

| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania wynosi 5 V. |
| NC | Nie podłączone. |
| SIG | Sygnał wyjściowy czujnika. |
Podłączenie czujnika tlenku węgla, gazu koksowniczego i gazów płynnych - MQ9
Czujnik komunikuje się za pomocą interfejsu analogowego, dzięki zastosowaniu złącza Grove możliwe jest jego bezpośrednie podłączenie do Arduino i Raspberry za pomocą nakładki Grove-Pi+ lub Grove Base Shield. Z powodu interfejsu wykorzystywanego do komunikacji przez czujnik konieczne jest użycie nakładki Grove-Pi+ lub przetwornika ADC w celu komunikacji z Raspberry.
Specyfikacja czujnika tlenku węgla, gazu koksowniczego i gazów płynnych - MQ9
- Napięcie zasilania: 5 V
- Zakres regulacji czułości: od 2 Ω do 20000 Ω
- Zakres pomiaru:
- CO: od 200 do 1000 ppm
- CH4: od 200 do 10000 ppm
- LPG: od 200 do 10000 ppm
- Wymiary: 40 x 30 x 24 mm
- Masa: 7,8 g

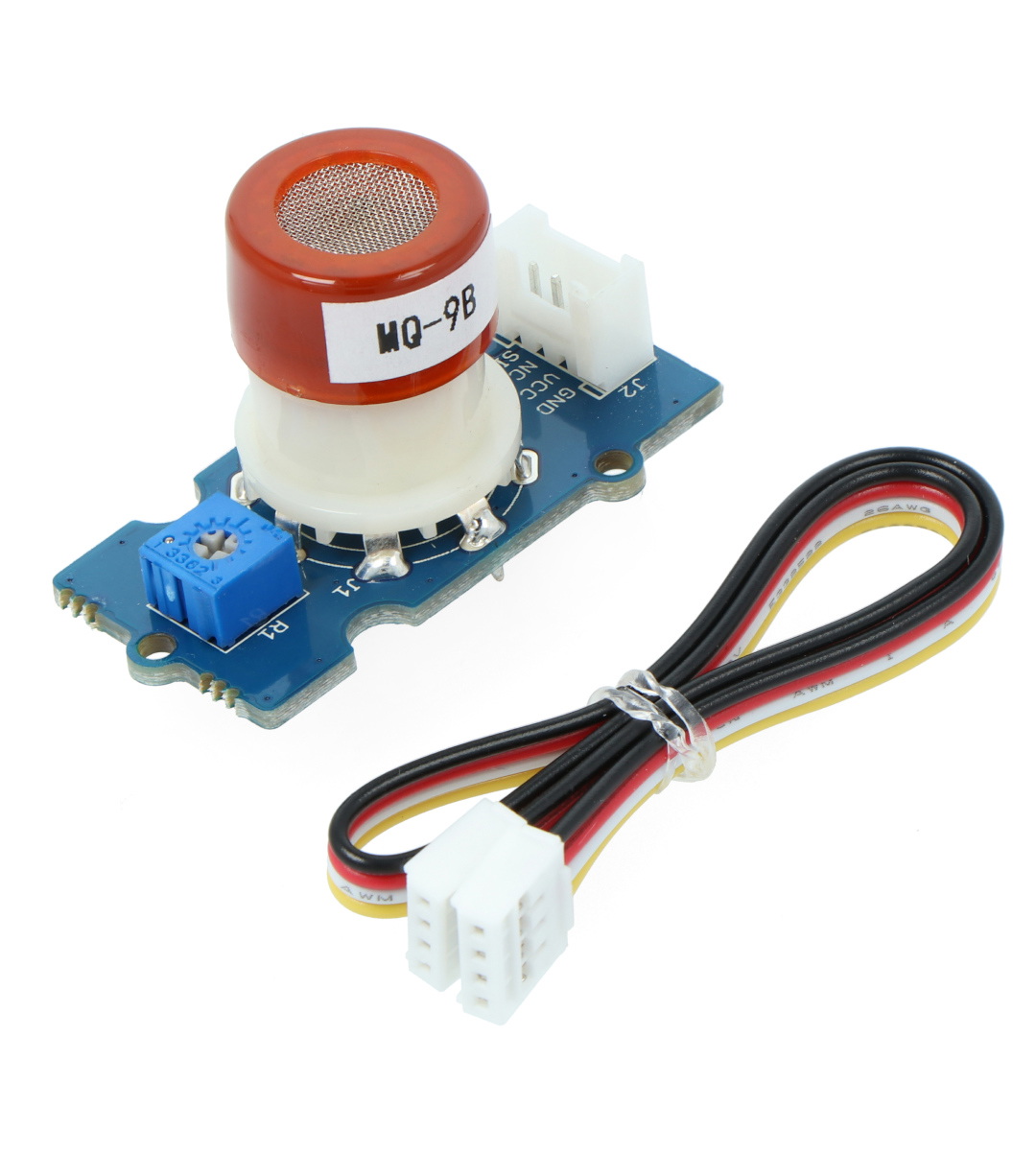

Zestaw zawiera:
- Czujnik gazu MQ9
- Przewód Grove
Czujnik tlenku węgla, gazu koksowniczego i gazów płynnych - MQ9.
