Opis produktu: 8-kanałowy moduł przekaźników półprzewodnikowych
Moduł przekaźnikowy Grove posiada 8 kanałów, oparty jest na wysokiej jakości module G3MC202P. Pozwala on na użycie prądu stałego 5 V do maksymalnego sterowania. Płytka z przekaźnikami ma wbudowany układ STM32F030F4P6 do osobnego sterowania kanałami oraz interfejs I2C, dzięki któremu możliwe jest przesyłanie poleceń z Arduino. Przekaźniki półprzewodnikowe zamiast cewki używają tyrystorów i tranzystorów, które zapewnią im o wiele krótszy czas przełączania niż przekaźniki mechaniczne.

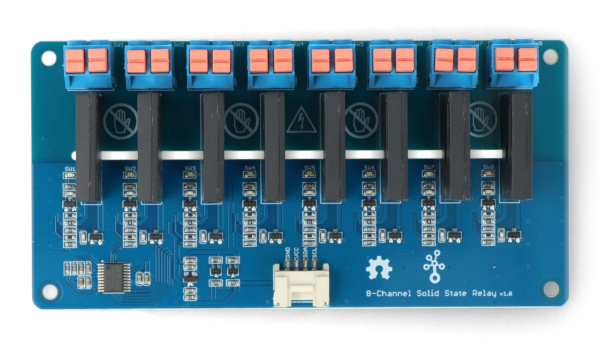

Grove - 8-kanałowy moduł przekaźników półprzewodnikowych.
|
Produkt kompatybilny z Arduino Producent przygotował bibliotekę dla użytkowników Arduino. |
Co cechuje moduł przekaźników Grove
- Niskie zużycie energii
- Trwałość
- Interfejs I2C
- Zalety w stosunku do przekaźników mechanicznych:
- Całkowicie cicha praca
- Mają znacznie szybsze prędkości przełączania w porównaniu z przekaźnikami elektromechanicznymi i mniej się zużywają
- Nie występuje iskrzenie, co pozwala na stosowanie ich w środowiskach zagrożonych wybuchem (podczas przełączania nie występuje iskrzenie)
- Długa żywotność przekaźnika, nawet jeśli wiele razy był aktywowany, nie posiada ruchomych części, ani styków, które mogłyby się zużyć
- Jego budowa jest niewielka, cienki profil SSR ma konstrukcję monoblokową z ramą prowadzącą, z zaciskami i bardzo małym radiatorem, który jest w stanie integrować więcej kanałów.
- Wady:
- Po zamknięciu: wyższy opór (wytwarza ciepło) oraz zwiększony szum elektryczny
- Po otwarciu: rezystancja jest obniżona i przebieg prądu działa tylko dla obciążenia AC

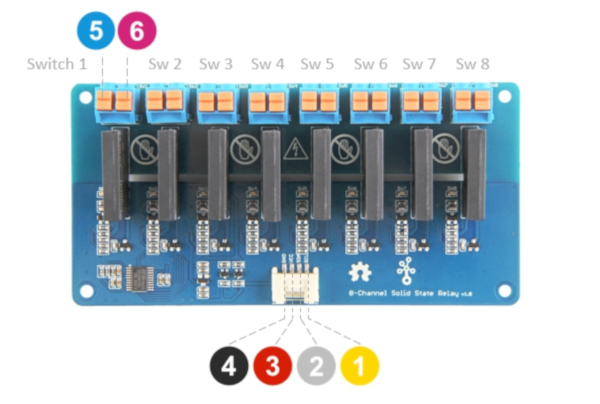

- SCL - pin wejściowy zegara, zapewnia bazę czasową.
- SDA - dwukierunkowe wejście / wyjście dla transmisji danych.
- VCC - napięcie 5 V dla modułu.
- GND - masa.
- Load1 - port przełącznika 1 do połączenia z przewodem.
- Load2 - drugi port przełącznika 1 do podłączenia z przewodem.
Występowanie modułów przekaźników półprzewodnikowych
- Sprzęt AGD
- Robotyka
- Przemysł
- Operacje wymagające przełączania o niskim opóźnieniu, np. kontrola światła scenicznego
- Urządzenia wymagające wysokiej stabilności takie jak przyrządy medyczne, sygnały drogowe
- Sytuacje wymagające zabezpieczenia przeciwwybuchowego, antykorozyjnego, odpornego na wilgoć
Specyfikacja 8-kanałowego modułu przekaźników półprzewodnikowych
| Nazwa | Opis |
|---|---|
| Napięcie robocze zasilania |
Od 4 V do 6 V |
| Obciążenie |
Od 0,1 A do 2 A |
| Napięcie wejściowe | 5 V |
| Napięcie obciążenia | AC od 100 V do 240 V, 50 / 60 Hz |
| Zakres napięcia obciążenia | AC od 75 V do 264 V, 50 / 60 Hz |
| Ilość kanałów | 8 |
| Temperatura pracy | Od -30°C do 80°C |
|
Temperatura przechowywania |
Od -30°C do 100°C |
| Wilgotność podczas pracy | Od 45% do 85% RH |
| Interfejs wejściowy | I2C |
| Domyślny adres I2C | 0 x 11 lub 0 x 12 |
| Dostępny adres I2C | 0 x 00 ~ 0 x 7 F |
| Interfejs wyjściowy | DIP, niebieski, żeński, 2 pin x 8 |
| Wymiary | 12 cm x 6 cm |
W zestawie:
-
8-kanałowy moduł przekaźników półprzewodnikowych
- Przewód żeńsko - żeński, 4-pinowy, o długości 20 cm
- Obudowa oraz elementy montażowe
- Schemat przekaźnika na rysunku technicznym
