Opis produktu: SparkFun AST-CAN485 WiFi Shield
Nakładka do Arduino firmy SparkFun pozwalająca połączyć układ z siecią Wi-Fi. Shield oparty o ESP8266 pozwalający modułowi CAN485 na komunikację przez Wi-Fi. Płytka przeznaczona jest pracy z niewielkim Arduino Pro Mini.

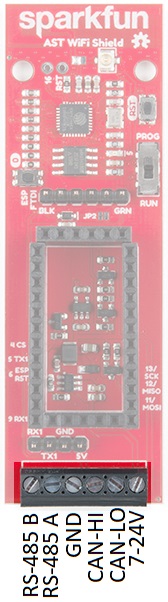

Wyprowadzenia modułu SparkFun AST-CAN485 WiFi Shield
AST-CAN485 WiFi Shield wyposażony jest w zaciski śrubowe do zasilania, sygnału RS-485 i magistrali CAN. Złącza są przylutowane bezpośrednio do płytki w celu szybkiego i bezpiecznego podłączenia.
Przełącznik programowania nakładki SparkFun AST-CAN485 WiFi Shield
Ponieważ interfejs UART jest wspólny dla CAN485 i układu ESP8266 zastosowano przełącznik pozwalający oddzielić od siebie sygnał RX oraz TX. Podczas programowania należy przesunąć przełącznik na pozycję PROG, a po zakończeniu przesyłania przełącznik ustawiamy w pozycji RUN.
Specyfikacja techniczna układu SparkFun AST-CAN485 WiFi Shield
| Parametr | Zakres |
|---|---|
| Chip WiFi | Espressif - ESP8266 |
| Złącze U.FL do anten WiFi | Tak |
| Przełącznik Run / Program | Tak |
| Zaciski śrubowe do połączenia CAN i RS485 | Tak |
| Wejście | od 7 V do 24 V DC |
