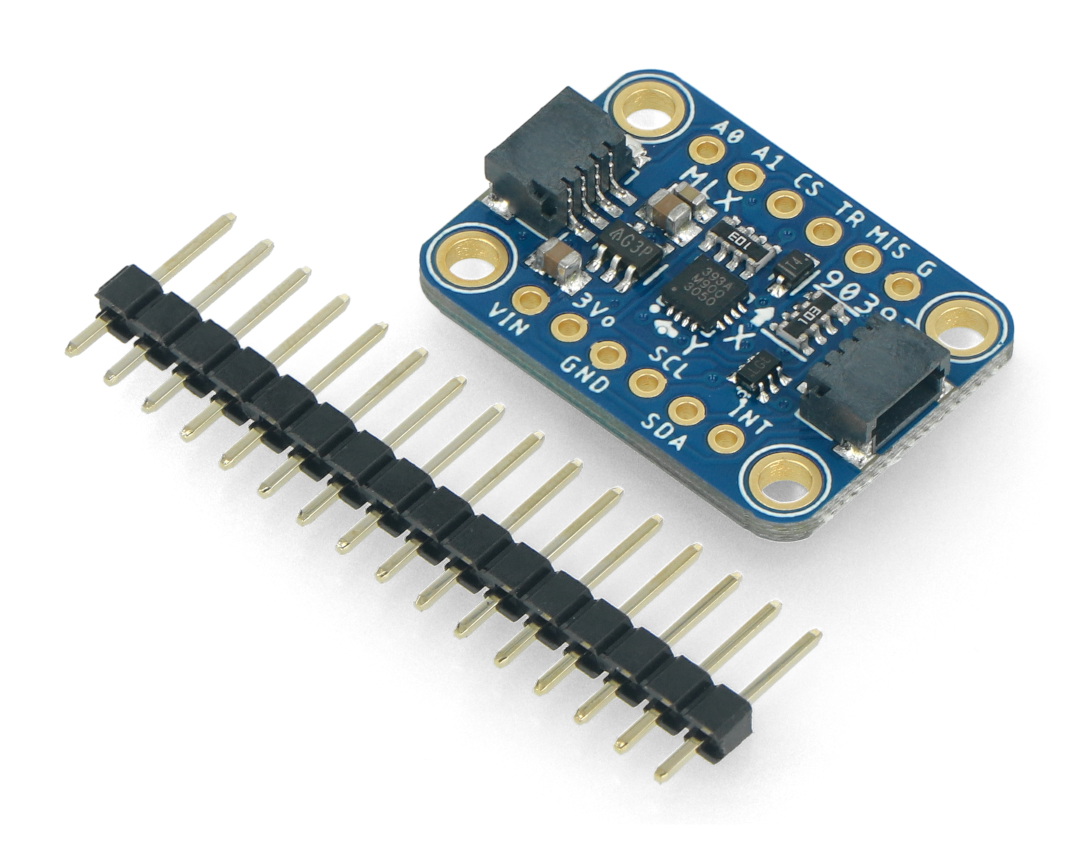

Opis produktu: 3-osiowy magnetometr MLX90393
16 bitowy czujnik do pomiaru pola magnetycznego o szerokim zakresie w trzech osiach XYZ w zakresie ± 5 mT do ± 50 mT. Komunikuje się poprzez interfejs I2C z dokładnością < ±1%. Napięcie zasilania jest równe od 3,3 V do 5 V. Charakteryzuje się niewielkimi rozmiarami, niskim poborem energii oraz prostą obsługą.
Dzięki magnetometrowi o szerokim zakresie możesz zmierzyć otaczające nas pole magnetyczne. W porównaniu z większością magnetometrów moduł od Adafruit posiada duży zasięg co czyni go idealnym narzędziem do wykrywania magnesów i orientacji magnetycznej a nie pola magnetycznego Ziemi (Magnesy maja znacznie silniejsze pole, które przytłacza większość magnetometrów).
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika dla Arduino jak i bibliotekę z przykładowym kodem.

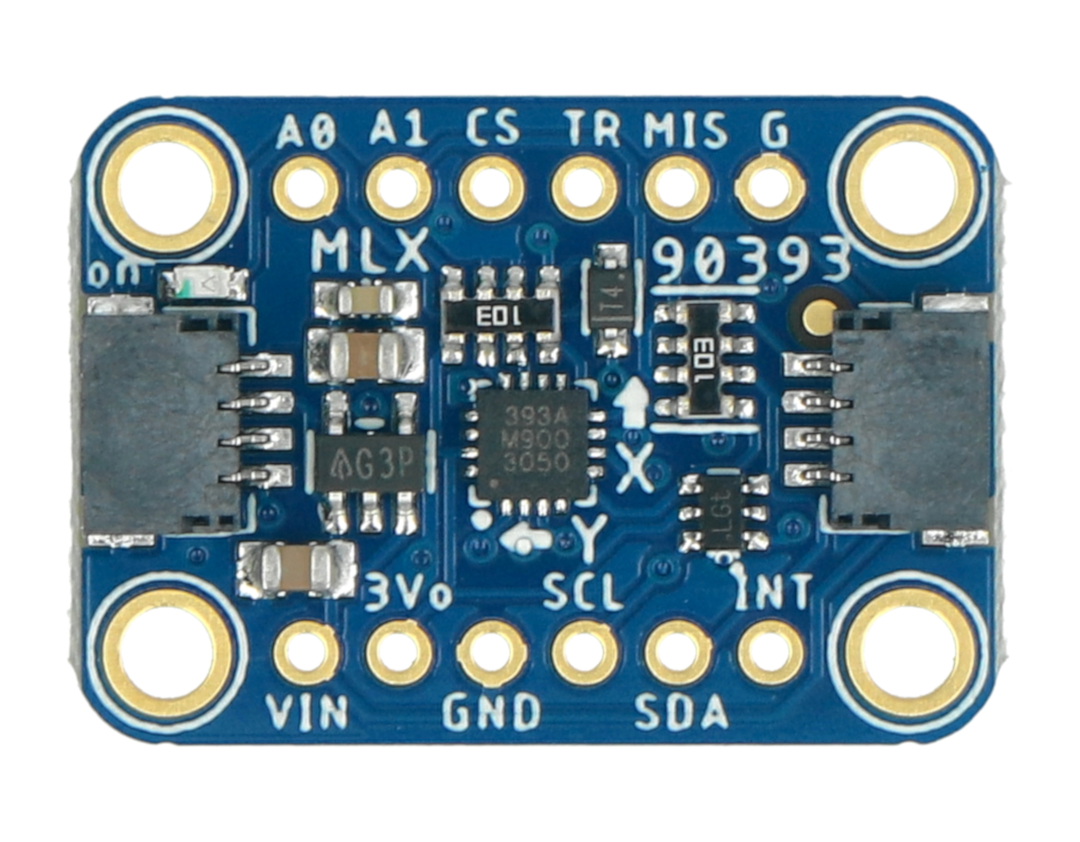

Wyprowadzenia magnetometru MLX90393
| Nazwa | Opis |
|---|---|
| VIN |
Napięcie zasilania od 3,3 V do 5 V. |
| 3V0 |
Jest to WYJŚCIE regulatora 3,3 V i można go użyć do zapewnienia zasilania 3,3 V innym częściom twojego projekt w razie potrzeby (<100mA). |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C / SPI |
| SDA | Linia danych magistrali I2C / SPI |
| INT | Przerwanie zewnętrzne - szczegóły w dokumentacji. |
| A0 i A1 | Złącza pozwalające na zmianę adresów magistrali I2C |
| CS (AKA SENB) | Wybór magistrali SPI (chip select). Domyślnie jest podciągnięte do napięcia VDD, co oznacza że urządzenie ustawione jest do pracy z magistralą I2C. |
| TR (AKA INT/TRG) | Przerwanie zewnętrzne (opcjonalnie). |
| MIS (AKA TRIG) | MISO na magistrali SPI, SPI nie jest używane w płytce stykowej służy do celów testowych. |
| G | Dodatkowya masa układu. Podłączenie nie jest wymagane. |
Specyfikacja techniczna czujnika MLX90393
| Parametr | Zakres |
|---|---|
| Napięcie pracy | od 3,3 V do 5 V |
| Prąd | do 4 mA |
| Interfejs komunikacyjny | I2C |
| Zastosowane układy | MLX90393 |
| Magnetometr | 3 osie: X, Y, Z 240 µA |
| Wyprowadzenia | Pola lutownicze na złącza goldpin - raster 2,54 mm Złącze STEMMA QT / Qwiic |
| Wymiary płytki | 25 mm x 18 mm |
