- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis
Moduł z serii Grove z przekaźnikiem SSR z napięciem sterowania 5 V oraz maksymalnym napięciem styków 240 VAC i 2 A. Dzięki zastosowaniu technologi półprzewodnikowej, przekaźnik nie posiada mechanicznych styków, co wpływa pozytywnie na trwałość urządzeń. Brak styków oznacza również brak hałasu podczas przełączania. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0. Całość zamknięta jest w przeźroczystej obudowie.
|
Produkt kompatybilny z Arduino i Raspberry Pi Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino oraz Raspberry Pi. |
Do modułów dołączony 4-pinowy przewód do nakładki Base Shield v2.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 za pomocą dołączonego przewodu.

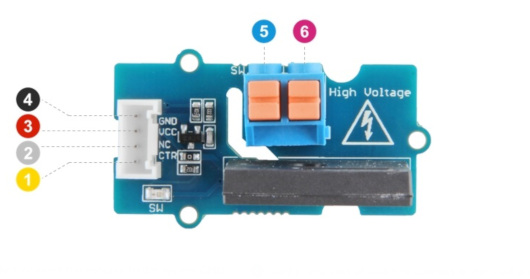

| Pin | Opis |
|---|---|
| 1 | CTR: sygnał sterujący |
| 2 | NC: Nie podłączony |
| 3 | VCC: Napięcie zasilania 5V |
| 4 | GND: Masa układu |
| 5 | 2: Złącze przekaźnika |
| 6 | 1: Złącze przekaźnika |
Specyfikacja
- Napięcie sterujące: 5 V
- Maksymalne napięcie styków: 240 V AC
- Maksymalny prąd: 2 A
- Temperatura pracy: od -30 °C do 80 °C
