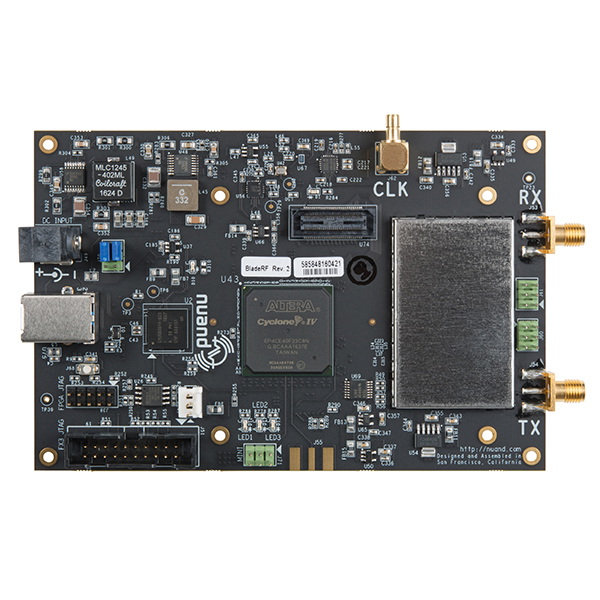

Opis produktu: BladeRF x40 - urządzenie do badania fal radiowych - SparkFun WRL-14041
Urządzenie do transmisji i odbioru fal radiowych z zakresu od 300 MHz do 3,8 GHz zaprojektowane do badania i rozwoju sygnałów radiowych. Urządzenie działa na bazie SDR (Software Defined Radio), czyli łączności radiowej realizowanej przy pomocy oprogramowania w postaci sygnałów cyfrowych. Dzięki elastyczności sprzętowej i oprogramowania, bladeRF może być skonfigurowany jako picocell GSM i LTE, odbiornik GPS, nadajnik ATSC lub klient WiFi / Bluetooth bez konieczności stosowania kart rozszerzeń.
Specyfikacja
- Zasilane z gniazda USB 3.0
- Zakres częstotliwości: od 300 MHz do 3,8 GHz
- Próbkowanie w trybie Full-duplex 12-bit
- Częstotliwość próbkowania do 40 Msps
- Fabrycznie skalibrowany VCTCXO w zakresie od 1 Hz do 38,4 MHz
- Port rozszerzeń GPIO
- SPI flash
- Rozszerzona częstotliwość transmisji używając płytki XB-200
- Typowa moc TX: +6 dBm
- Niezależne próbkowanie RX/TX 12-bit / 40 Msps
- Możliwość uzyskania kanałów 28 MHz full-duplex
- Fabrycznie skalibrowany 16-bit DAC 38,4 MHz VCTCXO
- Procesor: ARM9
- Prędkość zegarowa: 200 Mhz
- Pamięć: SRAM: 512 KB
- Układ: 40KLE Altera Cyclone 4 E FPGA (port JTAG)
- 2x2 MIMO konfigurowane przewodem SMB, możliwośc rozszerzenia do 4x4
- Kompatybilny z GNU Radio, Linux, Windows, Mac
- Złącze zewnętrznej anteny: SMA żeńskie
- W zestawie:
- Moduł bladeRF
- Przewód USB 3.0
- 2x przewód SMA
Zestaw nie zawiera anten, można je nabyć osobno.
BladeRF x40 - urządzenie do badania fal radiowych - SparkFun WRL-14041.
BladeRF x40 - urządzenie do badania fal radiowych - SparkFun WRL-14041
BladeRF x40 to nowoczesne urządzenie do odbioru, nadawania i badania fal radiowych stworzone przez markę SparkFun. Sprzęt pozwala korzystać z komunikacji LTE, GSM, Bluetooth, WiFi, GPS czy ATSC bez konieczności używania dodatkowych rozszerzeń. Urządzenie umożliwia obsługę fal radiowych na częstotliwości od 300 MHz do 3,8 GHz.
Ponadto BladeRF x40 umożliwia używanie rozszerzeń GPIO, podłączenie zewnętrznej anteny za pośrednictwem złącza SMA czy korzystanie z kanałów 28 MHz full-duplex. Zasilanie jest realizowane za pomocą gniazda USB 3.0.
Wielofunkcyjne urządzenie do badania fal radiowych
Urządzenie do badania fal radiowych BladeRF x40 od SparkFun można wykorzystać w rozmaitych projektach elektronicznych, a także podczas nauki o sposobie działania oraz zastosowaniach tego rodzaju promieniowania elektromagnetycznego. Produkt jest kompatybilny między innymi z GNU Radio, Linux, Windows czy Mac.
Więcej informacji na temat BladeRF x40 znajdziesz pod linkami dostępnymi w sekcji pod opisem produktu - znajdują się tam między innymi odnośniki do schematu, strony producenta czy plików w serwisie GitHub. W naszej ofercie znajdziesz też pozostałe mierniki i przyrządy pomiarowe, w tym multimetry, urządzenia do pomiaru natężenia światła, termometry, barometry, mierniki elektryczne i wiele innych.
