- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis
Zestaw zawiera płytkę bazową RedBoard (Arduino Uno w wersji SparkFun zgodny z wersją R3) wraz z kompletem elementów wprowadzających w świat programowalnych układów elektronicznych. W komplecie znajduję się również przewodnik (w języku angielskim), zawierający instrukcje w jaki sposób, krok po kroku połączyć zawarte w zestawie elementy.
Wideo
Film zrealizowany przez SparkFun przedstawiający możliwości Inventor's Kit.
Oprócz modułu głównego oraz płytki stykowej z przewodami połączeniowymi w zestawie znajdują się także diody LED, rezystory, czujniki, silnik, serwomechanizm oraz wyświetlacz LCD, których działanie i sposób podłączenia został dokładnie opisane w dołączonej instrukcji.
W skład zestawu wchodzą:
| L.p. | Zdjęcie | Opis |
|---|---|---|
| 1 |  |
RedBoard - płytka w pełni zgodna z najnowszym Arduino Uno R3. |
| 2 |  |
Metalowa podkładka na Arduino i płytkę stykową. |
| 3 |  |
Płytka stykowa 400 pól. |
| 4 |  |
Książka - przewodnik w języku angielskim zawierający opisy przykładowych projektów, które można stworzyć z elementów zawartych w zestawie. |
| 5 |  |
Wyświetlacz LCD 16x2 z białymi znakami na czarnym tle - popularny wyświetlacz alfanumeryczny z dostępną biblioteką dla Arduino z przylutowanymi złączami goldpin. |
| 6 |  |
Zestaw diod LED 5 mm (20 szt.) - po 5 szt. czerwonych, niebieskich, zielonych i żółtych elementów. |
| 7 |  |
Dioda RGB wspólna katoda - LED z czterema wyprowadzeniami świecąca we wszystkich kolorach. |
| 8 |  |
Zestaw rezystorów (40 szt.) - po 20 szt. elementów o wartości 10 kΩ i 330 Ω. |
| 9 |  |
Koło z silnikiem - 2 kpl. - o średnicy opony 65 mm i szerokości 26 mm. Zasilany jest napięciem 5 V, pobiera średnio 180 mA prądu. |
| 10 |  |
Koszyk na 4 baterie typu AA (R6) ze złączem DC. |
| 11 |  |
Czujnik odległości - ultradźwiękowy HC-SR04 działający w zakresie od 2 cm do 200 cm. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości. |
| 12 |  |
Serwo micro A0090 z orczykami - podobny parametrami do HS-55. |
| 13 |  |
TB6612FNG - dwukanałowy sterownik - Zasilany jest napięciem od 2,7 V do 15 V. Ciągły prąd na kanał to 1,2 A. Posiada przylutowane złącza goldpin. |
| 14 |  |
Łącznik Dual Lock - pasek o długości 12 cm przypominający rzep z taśmą samoprzylepną po drugiej stronie. |
| 15 |  |
Przełącznik suwakowy typu mini. |
| 16 |  |
Czujnik temperatury TMP36 - analogowy termometr zasilany napięciem od 2,7 do 5,5 V z zakresem pomiarowym od −40 °C do +125 °C, szczegóły w dokumentacji. |
| 17 |  |
Fotorezystor 1 - 10k - czujnik umożliwiający pomiar natężenia padającego światła, pozwoli np. wykryć czy w pomieszczeniu jest ciemno, czy jasno. |
| 18 |  |
Potencjometr obrotowy 10k - podobnie jak przyciski, podłączony do wyprowadzeń analogowych może służyć jako element interfejsu użytkownika - proste pokrętło. |
| 19 |  |
Buzzer z generatorem - zasilany napięciem 5 V prosty generator sygnałów dźwiękowych. |
| 20 |  |
Przyciski typu tact-switch 12 mm - posłużą jako element wprowadzający dane do modułu Arduino. |
| 21 |  |
Przewody połączeniowe 30 szt. męsko - męskie o długości 18 cm- umożliwiają tworzenie połączeń na płytce stykowej oraz pomiędzy płytką i Arduino. |
| 22 |  |
Przewód mini USB A-B SparkFun - służący do połączenia Arduino z komputerem, w kolorze czerwonym o długości 1,8 m. |
| 23 |  |
Pudełko z plastiku do przechowywania wszystkich elementów zawartych w zestawie. |
| 24 |  |

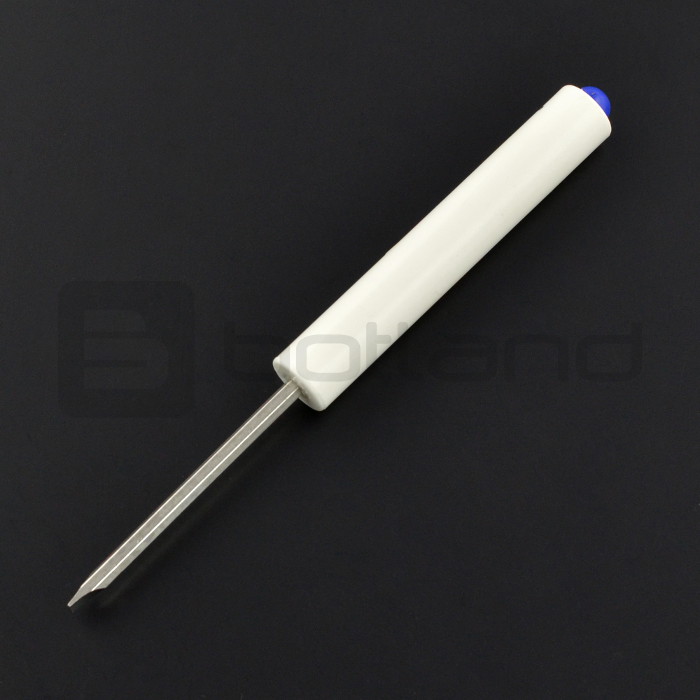

Wkrętak - niewielki, płaski śrubokręt. |
Inventor's Kit – v4.0 + książka – SparkFun KIT-14265
Inventor’s Kit v4.0 to zgodny z Arduino zestaw od SparkFun. Rozbudowany pakiet ma za zadanie wprowadzić użytkownika w świat pracy związanej z modułami Arduino. Zestaw przeznaczony został dla osób początkujących, nieposiadających doświadczenia w programowaniu w środowisku Arduino.
Do zestawu startowego Inventor’s Kit dołączona została książka zwierająca niezbędne informacje dotyczące pierwszych kroków w programowaniu. Książka dostępna jest w języku angielskim.
Skład zestawu Inventor’s Kit v4.0
Inventor's Kit – v4.0 od SparkFun wyposażony został w płytkę bazową RedBoard kompatybilną z Arduino Uno R3. Do elementu bazowego dołączone zostały inne części niezbędne do tworzenia układów, a wśród nich znajdziemy metalową podkładkę pod płytkę stykową oraz Arduino, a także płytkę stykową wyposażoną w 400 pól.
Do innych elementów wyposażenia zestawu KIT-14265 zaliczamy wyświetlacz LCD 16 x 2, zestaw rezystorów, zestaw diod w różnych kolorach, koło z silnikiem, serwo micro, sterowniki, czujniki (odległości, temperatury), a także wiele innych elementów niezbędnych do konstruowania układów.
