Opis produktu: A-GSM II Shield GSM/GPRS/SMS/DTMF v.2.105 - do Arduino i Raspberry Pi

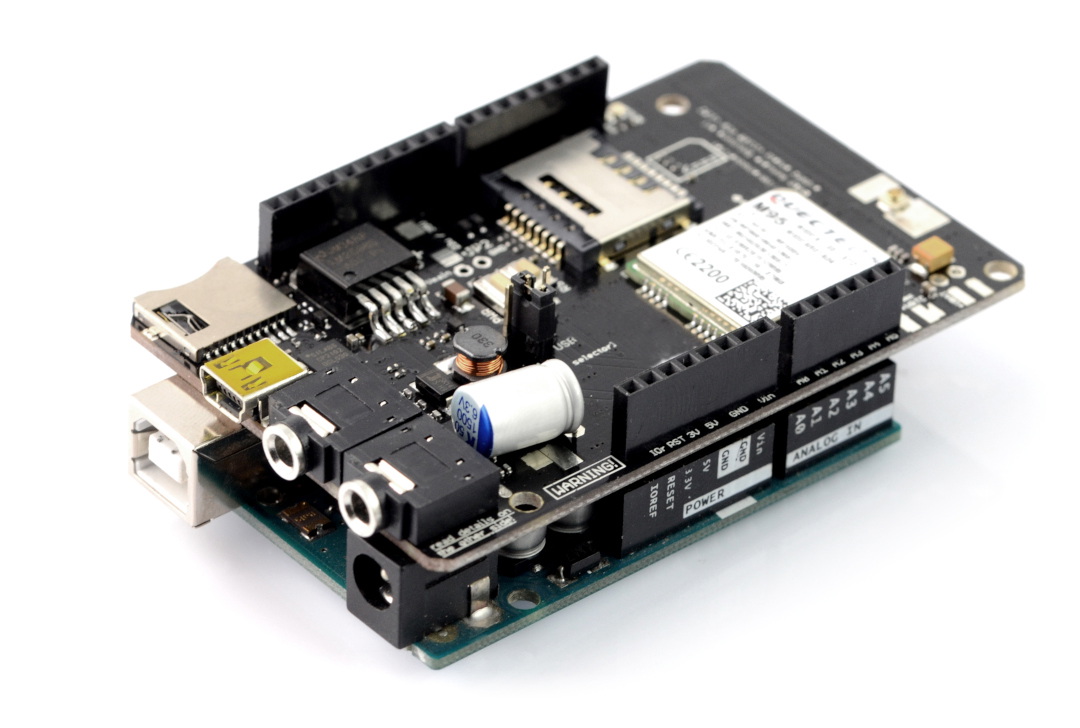

Nowa wersja modułu współpracującego z Arduino i Raspberry Pi, który umożliwia komunikację w standardzie GSM i GPRS. Oparty na układzie Quectel M95, pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS i przesyłać dane. Na płytce znajdują się: 2 złącza na karty SIM (dual SIM), gniazdo na kartę microSD, która umożliwia przechowywanie danych, wyjście i wejście audio w standardzie Jack 3,5 do podłączenia słuchawek i mikrofonu oraz gniazdo u.FL do zamontowania zewnętrznej anteny (w naszej ofercie znajdziesz odpowiednie przejściówki).
|
Szczegółowy opis modułu można znaleźć w przewodniku użytkownika w części pierwszej oraz na stronie producenta. Opis w jaki sposób wysłać SMS-a poprzez Arduino dostępny jest w tej instrukcji. |
Główne różnice między A-GSM a A-GSM II
| Cecha | A-GSM | A-GSM II |
|---|---|---|
| Układ główny | M85 | M95 - programy kompatybilne w 98 %. |
|
Zmodyfikowane sygnały kontrolne POWER i RESET |
domyślnie stan niski aktywowane stanem wysokim |
domyślnie stan wysoki aktywowane stanem niskim |
| Złącze połączeniowe | microUSB | miniUSB |
| Napięcie pracy UART | od 3,3 V do 5 V | od 2,8 V do 5 V |
| Liczba sposobów zasilania | 3 | 5 |
| Urządzenie wymaga dobrej jakości zasilania. Zalecane jest wykorzystanie zewnętrznego zasilania min. 5 V / 1 A przy zasilaniu USB lub 12 V / 500 mA przy zasilaniu przez Vin. Nie należy zasilać nakładki z portu USB komputera. |
Połączenie z Arduino
Układ działa jako nakładka do Arduino, wykorzystując następujące wyprowadzenia:
| Pin | Arduino | Opis |
|---|---|---|
| GSM RX | D2 | Komunikacja poprzez interfejs szeregowy. |
| GSM TX | D3 | Komunikacja poprzez interfejs szeregowy. |
| PWRKEY | D7 | Kontrola napięcia zasilania układu GSM (On/Off). |
| STATUS | D5 | Wyprowadzenie statusowe. |
| RESET | D6 | Reset układu GSM. |
|
ARD-RESET |
RST | Wyprowadzony RESET Arduino. |
|
5V |
5V | Napięcie zasilania 5 V. |
|
Vin |
Vin | Napięcie wejściowe Vin. |
| GND | GND | Masa układu |
|
Przykładowe projekty dla Arduino: |
Podłączenie z Raspberry Pi
W cel uruchomienia modułu z Raspberry Pi należy wykonać następujące połączenia:
| Pin | RPi | Opis |
|---|---|---|
| GSM RX | 08 | Komunikacja poprzez interfejs szeregowy. |
| GSM TX | 10 | Komunikacja poprzez interfejs szeregowy. |
| PWRKEY | 16 | Kontrola napięcia zasilania układu GSM (On/Off). |
| STATUS | 12 | Wyprowadzenie statusowe. |
| RESET | 18 | Reset układu GSM. |
|
5V |
02/04 | Napięcie zasilania 5 V. |
| GND | 06/14 | Masa układu |
|
Przykładowe programy dla Raspberry Pi: |
W naszej ofercie dostępna również nakładka A-GSM II ze złączami do samodzielnego wlutowania.
Specyfikacja techniczna modułu
- Sterownik: Quectel M95
- Obsługiwane standardy: GSM / GPRS
- Częstotliwości: 850 / 950 / 1800 / 1900 MHz
- Obsługa standardu DTMF
- Opcja dual SIM (jedna aktywna w danym momencie)
- Wsparcie dla komend AT
- Wbudowana antena PCB z możliwością podłączenia wersji zewnętrznej poprzez złącze u.FL
- 5 sposobów zasilania
- UART: od 2,8 V do 5 V
- Możliwość wyboru źródła zasilania za pomocą zworki:
- USB
- wbudowany regulator 5 V
- napięcie wejściowe VIN
- Wbudowane złącza:
- na kartę SIM ( 2 szt. dual SIM)
- na kartę pamięci microSD do 32 GB
- miniUSB - wbudowany konwerter UART - USB (przewód do nabycia osobno)
- wyjścia audio Jack do podłączenia słuchawek / głośników (870 mW)
- wejścia audio Jack do podłączenia mikrofonu
- złącze u.FL dla zewnętrznej anteny (anteny i przejściówki u.FL - SMA do nabycia osobno)
- W zestawie brak złącz dla Arduino
- Układ złącza pasuje do Arduino: Uno, Leonardo, Mega 2560, Mega ADK
- Kompatybilny również z Raspberry Pi
- Wyprowadzony przycisk RESET Arduino
- Współpracuje z Raspberry Pi: 3, 2, B+, A+
- Trzy otwory montażowe o średnicy: 3 mm
- Wymiary płytki: 83 x 54 mm
