Opis produktu: Base Dual 16340 - baza zasilająca z akumulatorem 1400 mAh - INA226 - M5Stack A179

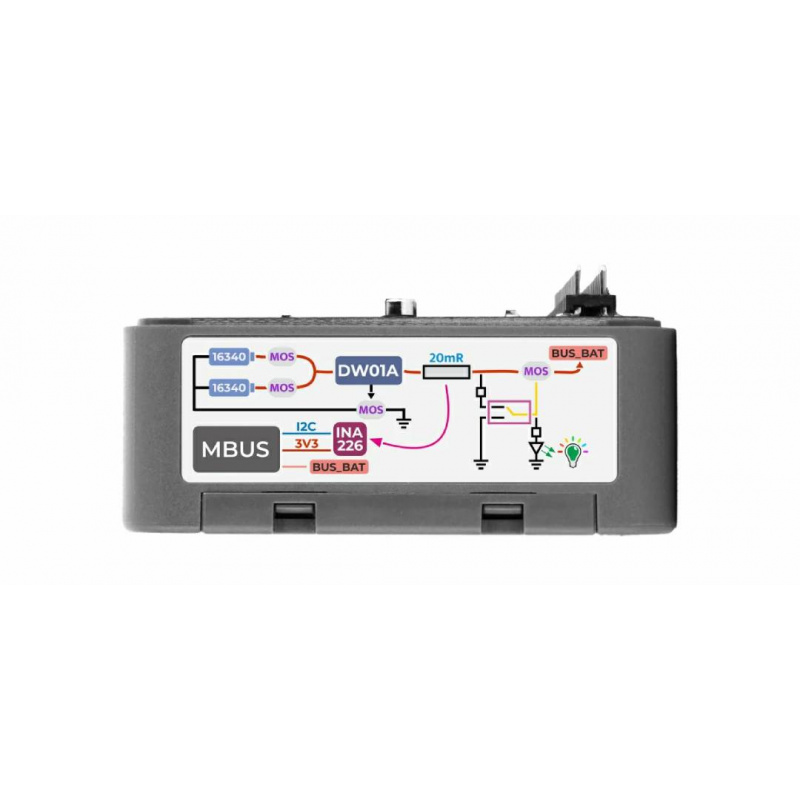

M5Stack Base Dual 16340 to moduł zasilający przeznaczony do rozszerzania mobilności urządzeń M5Stack. W podstawie znajdują się dwa akumulatory 16340 o pojemności 700 mAh każdy, pracujące równolegle i zapewniające łączną pojemność 1400 mAh. Układ INA226 umożliwia monitorowanie napięcia, natężenia prądu i poboru mocy za pośrednictwem magistrali I2C, a zabezpieczenie DW01A chroni ogniwa podczas pracy. Moduł wyposażono również w ochronę nadprądową i przed odwrotną polaryzacją oraz suwakowy wyłącznik zasilania. Dwa interfejsy HY2.0-4P zapewniają dostęp do GPIO oraz UART i pozwalają podłączać dodatkowe czujniki, moduły i urządzenia peryferyjne.

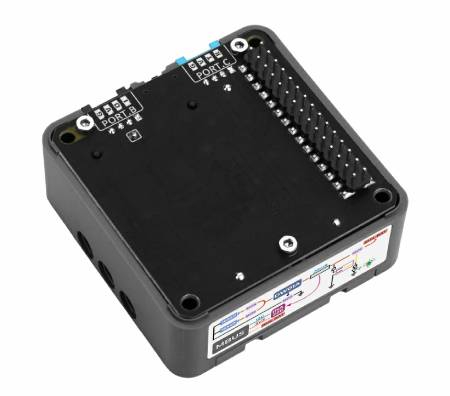

Base Dual 16340 - baza zasilająca z akumulatorem 1400 mAh - INA226 - M5Stack A179.

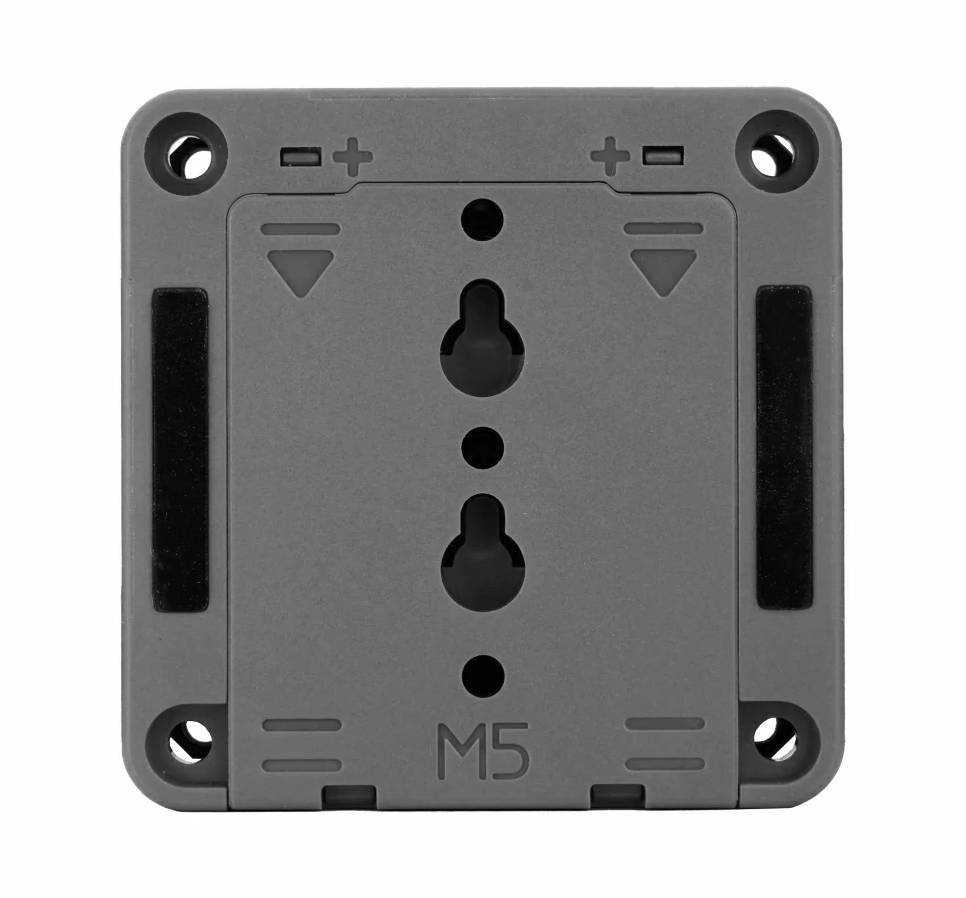

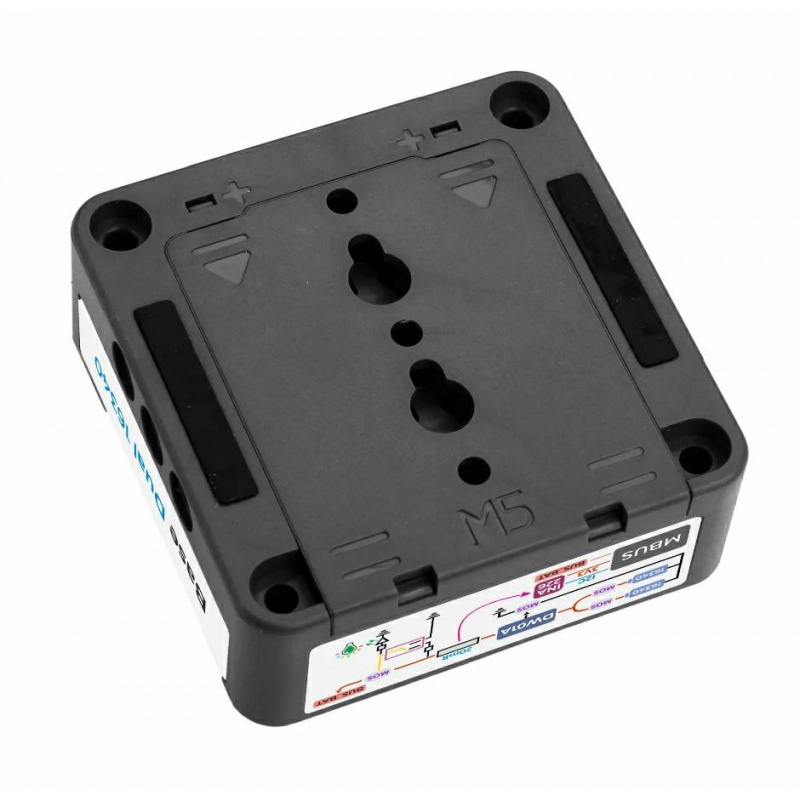

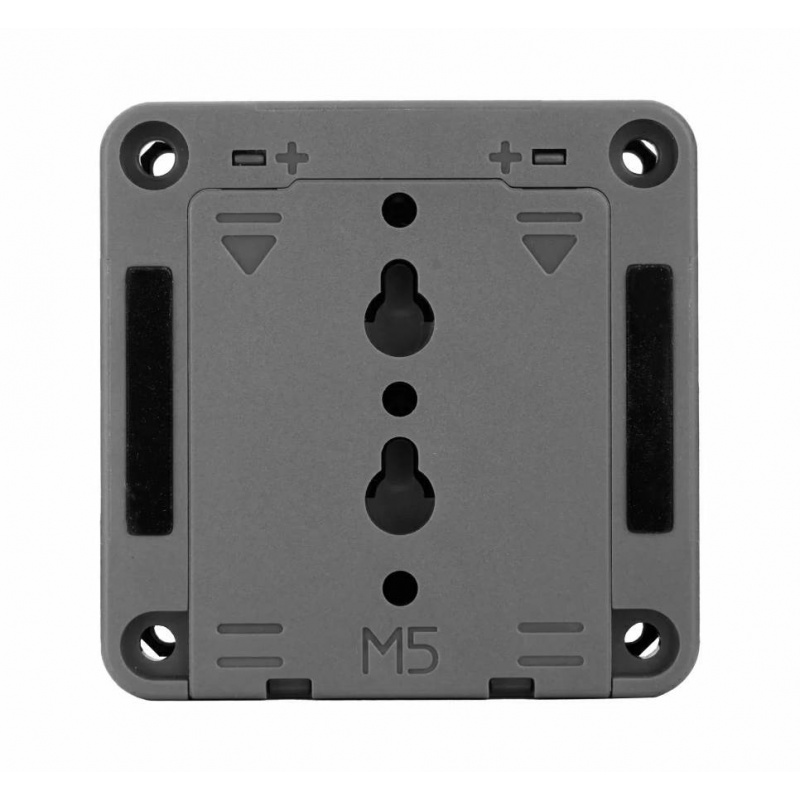

W podstawie znajdują się dwa akumulatory 16340 o pojemności 700 mAh każdy, pracujące równolegle i zapewniające łączną pojemność 1400 mAh.
Główne cechy podstawy akumulatorowej M5Stack Base Dual 16340
- Podstawa akumulatorowa M5Stack: umożliwia mobilne zasilanie kompatybilnych kontrolerów i urządzeń embedded
- Dwa akumulatory 16340: dwa ogniwa o pojemności 700 mAh każde zapewniają łączną pojemność 1400 mAh
- Połączenie równoległe ogniw: pozwala zwiększyć dostępną pojemność przy zachowaniu napięcia typowego dla pojedynczego ogniwa Li-Ion
- Monitor INA226: umożliwia pomiar napięcia, natężenia prądu i mocy w czasie rzeczywistym
- Komunikacja I2C: pozwala urządzeniu nadrzędnemu odczytywać parametry z układu monitorowania zasilania
- Układ zabezpieczający DW01A: odpowiada za ochronę akumulatorów podczas eksploatacji
- Ochrona nadprądowa: zwiększa bezpieczeństwo układu w przypadku zbyt dużego obciążenia
- Ochrona przed odwrotną polaryzacją: ogranicza ryzyko uszkodzenia modułu podczas nieprawidłowego montażu ogniw
- Suwakowy wyłącznik zasilania: umożliwia szybkie włączanie i wyłączanie zasilania bez odłączania akumulatorów
- Dwa złącza HY2.0-4P: udostępniają interfejsy GPIO i UART do współpracy z czujnikami oraz modułami peryferyjnymi
- Kompaktowa konstrukcja: obudowa o wymiarach 54 x 54 x 21 mm dobrze sprawdza się w urządzeniach przenośnych
Wyprowadzenia i kompatybilność modułu Base Dual 16340 z M5Stack

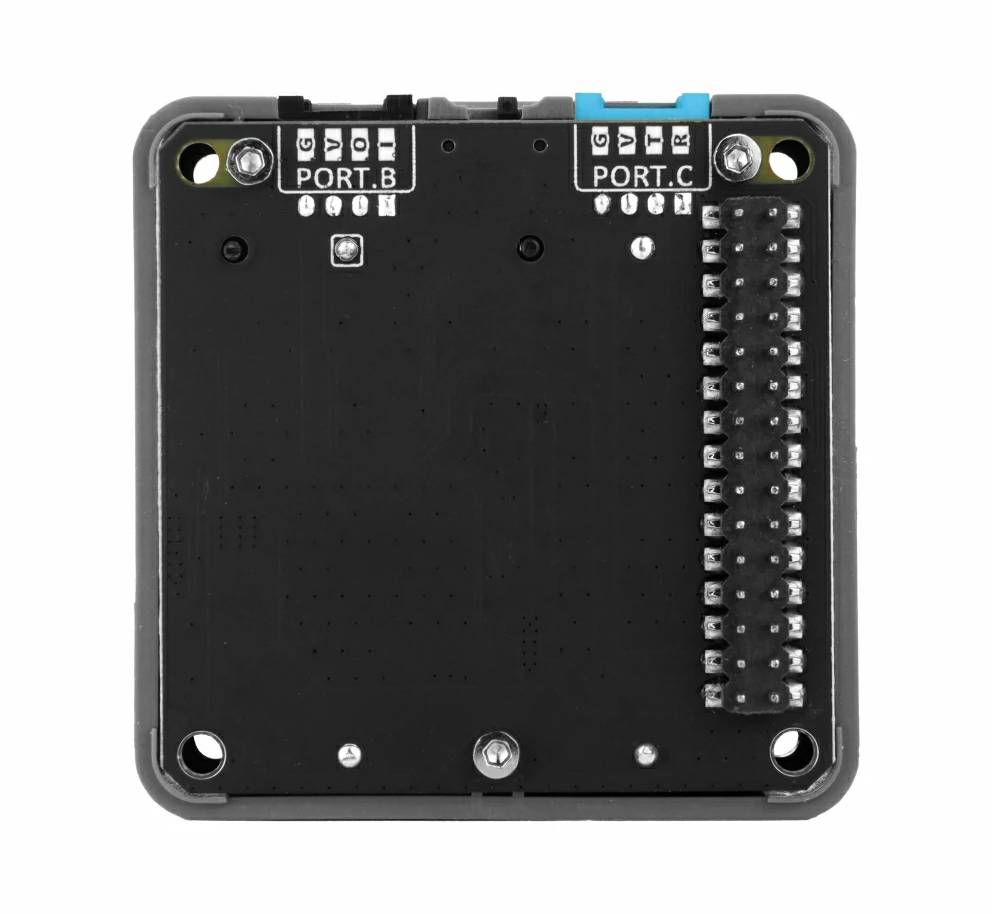

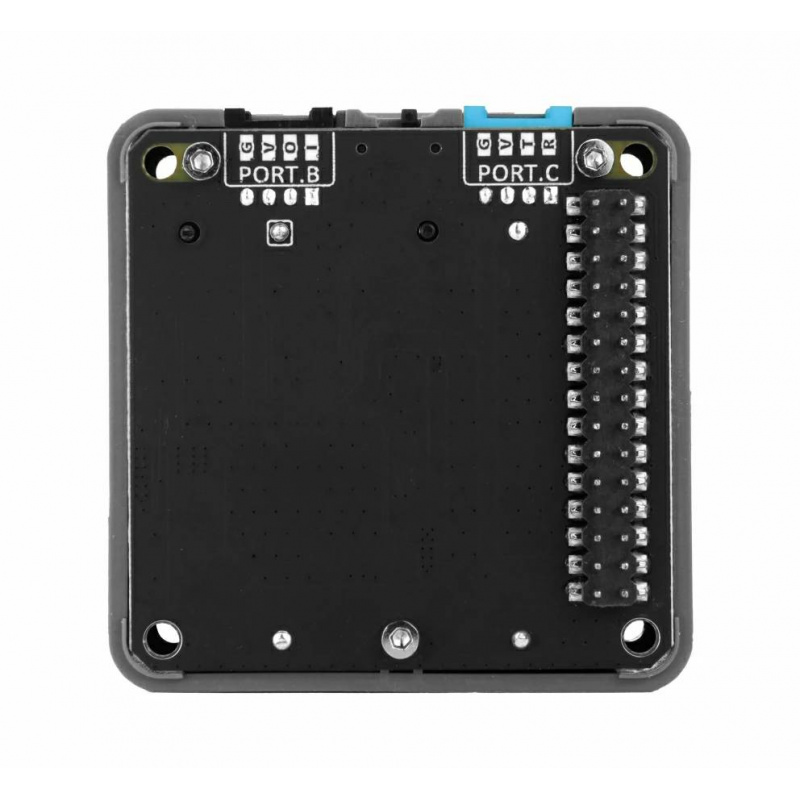

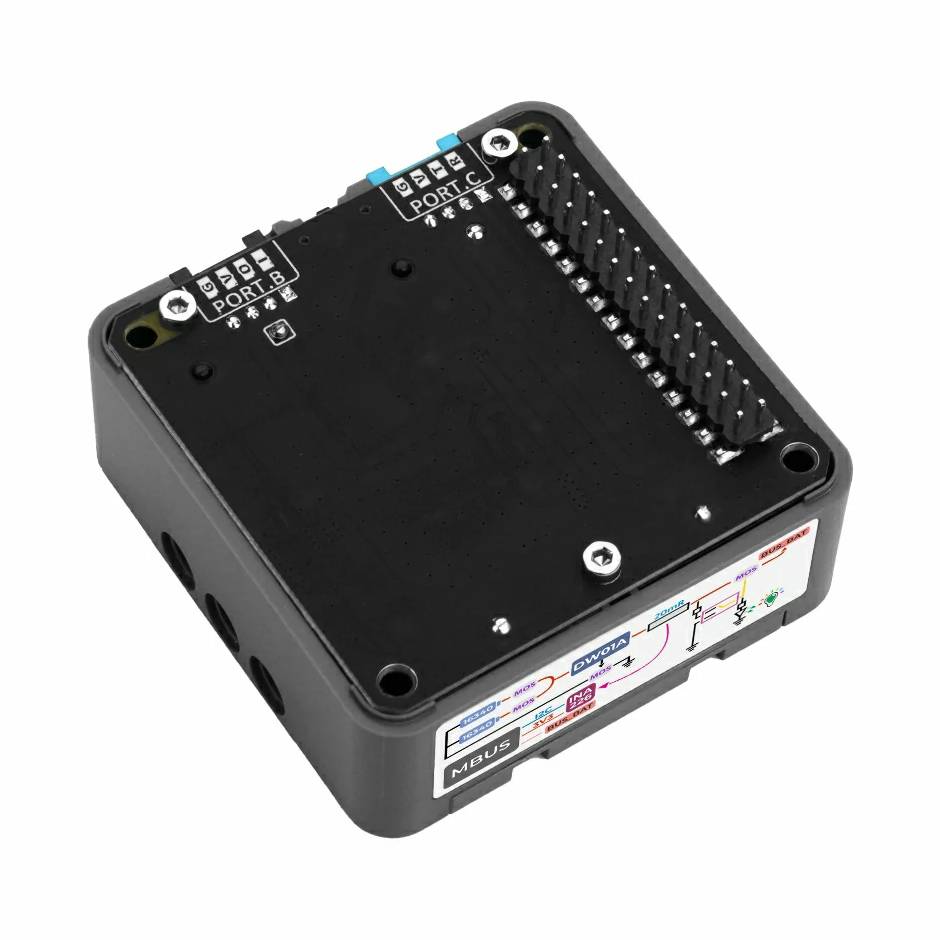

Base Dual 16340 wykorzystuje 30-pinowe złącze M5-Bus, przez które dostępne są linie zasilania, komunikacji oraz monitorowania akumulatora. Magistrala udostępnia między innymi linie INA_SDA i INA_SCL dla układu INA226, RXD i TXD, zasilanie 3,3 V i 5 V, linię BAT oraz HPWR. Dzięki temu baza może być zintegrowana z kompatybilnymi kontrolerami M5Stack korzystającymi z systemu M5-Bus. Do dyspozycji są również dwa złącza Grove HY2.0-4P. PORT.B udostępnia GND, 5 V oraz linie PORT.B OUTPUT i PORT.B INPUT, natomiast PORT.C zapewnia GND, 5 V oraz linie komunikacji szeregowej TXD i RXD. Rozwiązanie to pozwala jednocześnie zasilać urządzenie i rozbudowywać projekt o dodatkowe sensory lub moduły peryferyjne bez konieczności tworzenia dodatkowej płytki połączeniowej. Przed połączeniem z konkretnym kontrolerem M5Stack należy uwzględnić wykorzystywane przez projekt wyprowadzenia M5-Bus, aby uniknąć konfliktów pomiędzy modułami.

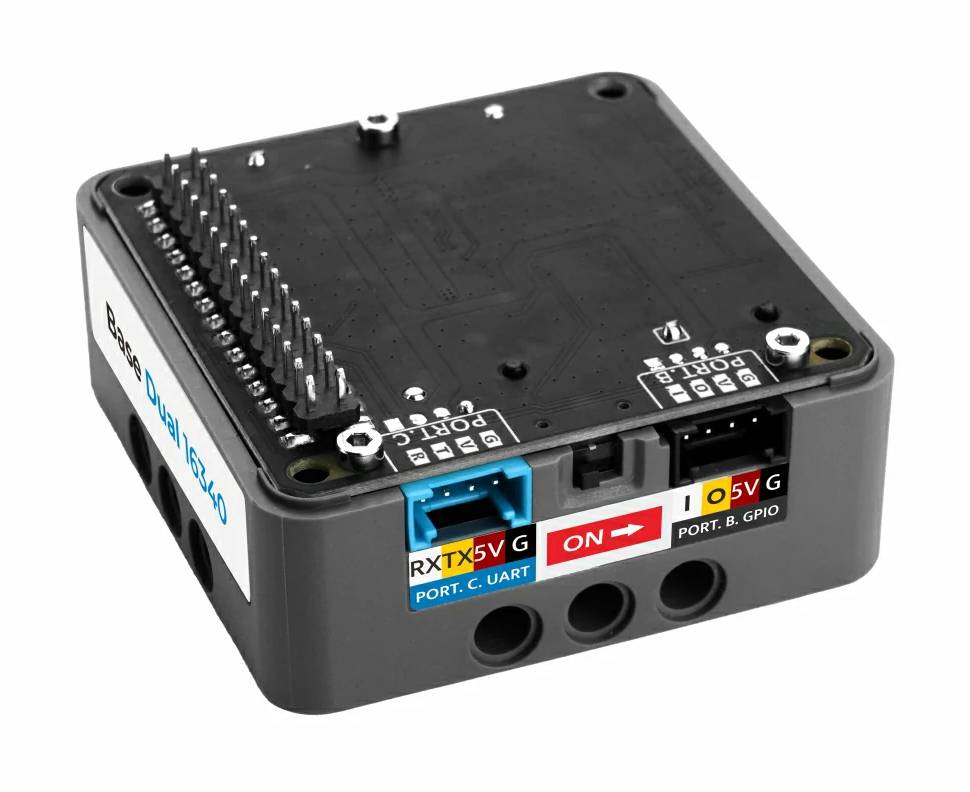

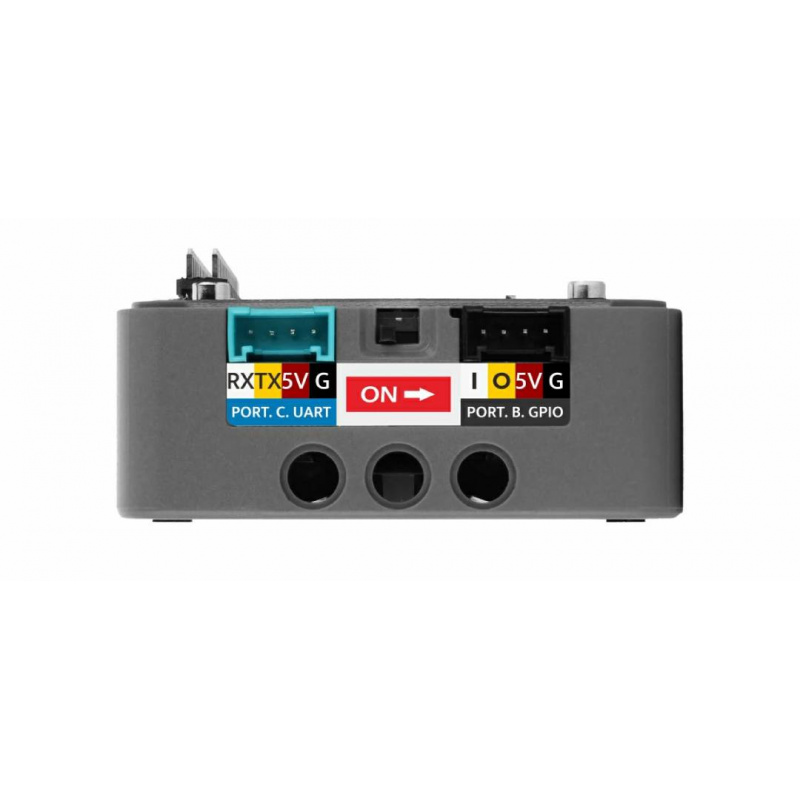

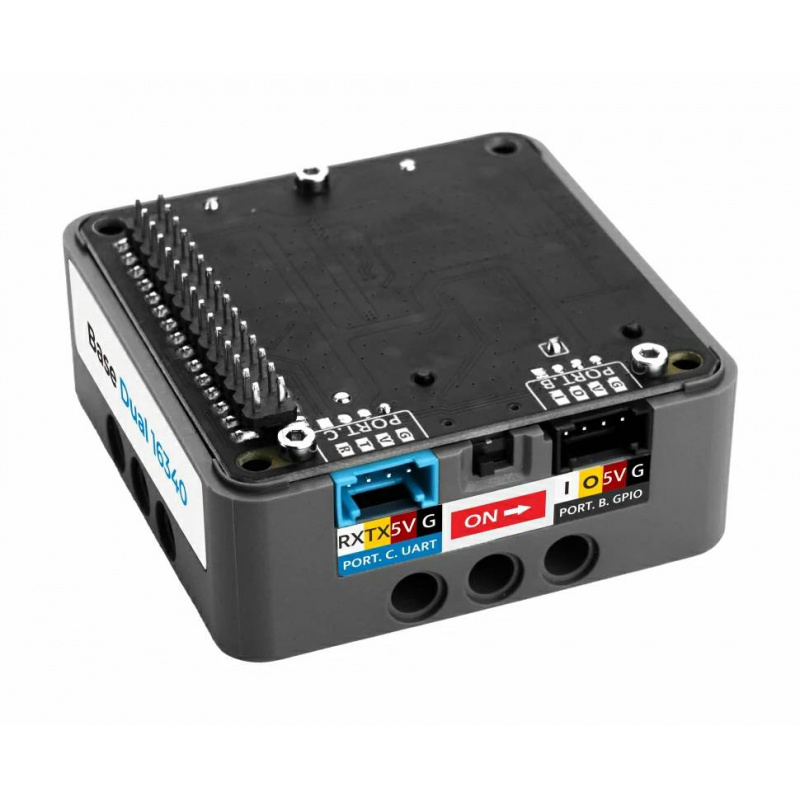

Dwa interfejsy Grove zapewniają dostęp do GPIO oraz UART i pozwalają podłączać dodatkowe czujniki, moduły i urządzenia peryferyjne.
M5Stack Base Dual 16340 sprawdzi się jako mobilne źródło zasilania dla projektów M5Stack.
Specyfikacja techniczna M5Stack Base Dual 16340 A179
- Typ akumulatorów: 16340 Li-Ion
- Liczba akumulatorów: 2
- Sposób połączenia akumulatorów: równoległy
- Pojemność pojedynczego akumulatora: 700 mAh
- Łączna pojemność: 1400 mAh
- Napięcie znamionowe akumulatora: 3,7 V DC
- Napięcie odcięcia ładowania: 4,2 V ± 0,03 V DC
- Temperatura podczas ładowania: od 0°C do 45°C
- Standardowy prąd ładowania: 0,2 C
- Temperatura podczas standardowego rozładowania: od -20°C do 60°C
- Standardowy prąd rozładowania: 0,2 C
- Maksymalny prąd rozładowania: 3 C
- Napięcie odcięcia rozładowania: 2,75 V DC
- Układ monitorowania zasilania: INA226
- Układ zabezpieczający akumulator: DW01A
- Monitorowane parametry: napięcie, natężenie prądu i moc
- Interfejs układu monitorującego: I2C
- Sterowanie zasilaniem: przełącznik suwakowy
- Zabezpieczenie nadprądowe: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Interfejs główny: M5-Bus
- Interfejsy rozszerzeń: 2 x HY2.0-4P
- PORT.B: GND, 5 V, GPIO Output, GPIO Input
- PORT.C: GND, 5 V, TXD, RXD
- Pobór prądu w trybie czuwania bez akumulatora: 1,10 mA przy 4,2 V
- Pobór prądu w trybie czuwania z akumulatorem: 33,41 mA przy 4,2 V
- Temperatura pracy modułu: od 0°C do 40°C
- Wymiary: 54 x 54 x 21 mm
- Masa: 66,4 g
Zawartość zestawu
- 1x M5Stack Base Dual 16340
- 2x Akumulator 16340 700 mAh
- 1x Klucz imbusowy typu L 2,5 mm do śrub M3
- 2x Śruba M3 x 20 mm
- 2x Śruba M3 x 22 mm
- 2x Śruba M3 x 25 mm
