Opis produktu: A-Star 328PB Micro - 3,3 V / 8 MHz - ATmega328 - Pololu 3162
A-star 328PB Micro oparte jest na mikrokontrolerze AVR ATmega 328PB który dzięki zgodności wstecznej może być zamiennikiem dla takich modułów jak Arduino Uno czy Pro Mini wyposażonych w starsze wersje tego mikrokontrolera, przez co programy napisane dla tych płytek powinny na niej działać. Wyposażony został w 24 cyfrowe piny wejść / wyjść, z czego 9 można używać jako wyjścia PWM i 8 jako analogowe wejścia. Układ pracuje z napięciami 3,3 V, taktowany jest sygnałem zegarowym o częstotliwości 8 MHz.
A-Star 328PB Micro - 3,3V/8MHz - ATmega328 - Pololu 3162.
Specyfikacja A-Star 328PB Micro
| Napięcie zasilania | od 3,8 V do 15 V |
| Mikrokontroler | ATmega328PB |
| Piny I/O |
24 |
| Kanały PWM | 9 |
| Ilość wejść analogowych | 8 |
| Interfejsy | IPS, USART, TWI |
| Diody LED | 2 |
| Przyciski | RESET |
|
Kompatybilność ze środowiskiem Arduino IDE |
TAK |
| Złącza ICSP | TAK |
| Złącza goldpin w zestawie | TAK |
| Wymiary | 1,8 x 3,30 x 0,25 cm |
| Masa | 1,5 g (bez złącz) |
Moduł nie posiada przylutowanych złącz typu goldpin (są dołączone do zestawu), dzięki czemu użytkownik sam decyduje, których wyprowadzeń będzie potrzebował, dzięki temu płytka może zachować swoje niewielkie rozmiary.

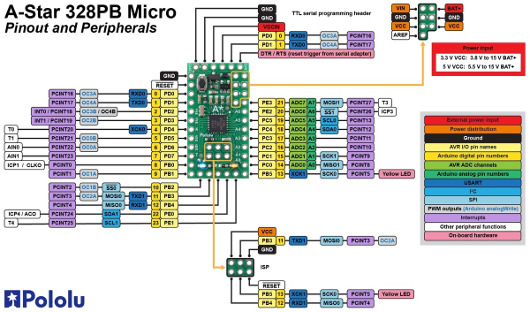

Wyprowadzenia
Zasilanie
Moduł można zasilac napięciem od 3,8 V do 15 V poprzez podłączenie do wyprowadzenia VIN, które jest połączone ze stabilzatorem.
W naszej ofercie znajdziesz kompatybilne zasilacze.
Wejścia / Wyjścia
A-Star posiada 24 cyfrowych wyprowadzeń wejścia/wyjścia (I/O). Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne. Obsługiwane mogą być za pomocą interfejsów: IPS, USART, TWI
Programowanie
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu poprzez konwerter USB-UART, poprzez piny ISP za pomocą programatora AVR.
Szczegóły w dokumentacji ATmega 328PB
A-Star 328PB Micro - 3,3V/8MHz - ATmega328 - Pololu 3162
Produkt nazywa się A-Star 328PB Micro - moduł zaprojektowany i wykonany przez popularną firmę Pololu. Urządzenie jest zgodne z popularnym Arduino Uno oraz Pro Mini (korzystają z tego samego mikrokontrolera ATmega328). W konsekwencji pozwala to na przenoszenie i poprawną pracę programów napisanych z jednego sprzętu na drugi.
Płytka posiada aż 24 cyfrowe porty wejścia/wyjścia, z czego 9 może przesyłać sygnały typu PWM (na przykład do sterowania silnikami DC), a 8 może otrzymywać sygnały analogowe (na przykład z sensorów analogowych).
A-Star 328PB Micro z mikrokontrolerem ATmega328
Programowanie urządzenia może odbywać się za pośrednictwem programatora AVR oraz standardowego konwertera USB-UART. Dzięki kompatybilności możesz do tego sprzętu wykorzystać popularne darmowe środowisko Arduino IDE. Warto zaznaczyć, że producent dołącza w zestawie z urządzeniem złącza goldpin, które możesz samodzielnie zainstalować na płytce, aby ułatwić sobie podłączanie i odłączanie przewodów.
W naszej ofercie znajdziesz również oryginalne urządzenia takie jak Arduino Uno, Arduino Mega czy Arduino Leonardo. Proponujemy również szereg kompatybilnych urządzeń i specjalnych nakładek, które poszerzą możliwości standardowego sprzętu.
