Opis produktu: Płytka uniwersalna mała 420 pól - SparkFun
Płytka uniwersalna o rozkładzie połączeń zgodnym z popularną płytką stykową 420 pól. Moduł umożliwia przeniesienie i zlutowanie układu prototypowego z płytki stykowej zachowując przy tym rozkład elementów.
Płytka prototypowa - następny etap po płytce stykowej
Tworzenie urządzeń elektronicznych jest procesem wieloetapowym - od pomysłu do realizacji. Kiedy już opracujemy koncepcję urządzenia elektronicznej, opracowując choćby jego schemat blokowy wraz z opisem, zabieramy się za tworzenie schematu ideowego. W zależności od naszych preferencji, schemat możemy narysować w komputerze i uruchomić jego symulację. Następnie, możemy to samo zrobić na komponentach fizycznych, montując całość na płytce stykowej. Kiedy test na płytce stykowej pójdzie pomyślnie, nasz projekt możemy przenieść na płytkę uniwersalną, lutując poszczególne komponenty - odpadają wówczas problemy związane z całym procesem trawienia ścieżek, jak przy płytkach drukowanych DIY.
Łączenie komponentów lutowanych na płytce prototypowej
Łącząc ze sobą poszczególne komponenty na płytce uniwersalnej, przed przystąpieniem montażu, dla ułatwienia warto opracować sobie schemat montażowy, który będzie nam ilustrował co z czym musimy połączyć. Oferowana płytka składa się z osobnych oczek lutowniczych, co daje nam bardzo szerokie możliwości prowadzenia połączeń, bez konieczności przecinania ścieżek, tak jak ma to miejsce w płytkach uniwersalnych w linie.

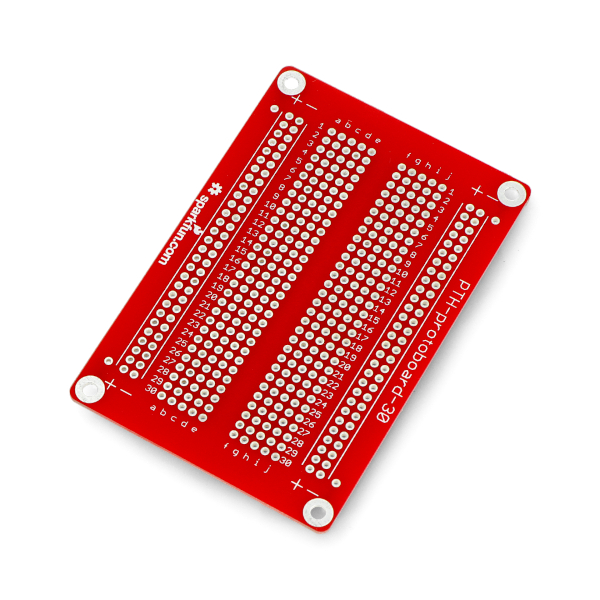

Płytka drukowana uniwersalna mała 420 pól - SparkFun PRT-12070.Specyfikacja płytki uniwersalnej
- Wymiary: 94 x 63 mm
- Kolor soldermaski: czerwony
- Montaż: przewlekany THT
- Raster otworów: 2,54 mm
- Dodatkowe wyprowadzenia na zasilanie
- Cztery otwory montażowe o średnicy 3 mm
