Opis produktu: Płytka drukowana uniwersalna dwustronna 90 x 150 mm
Dwustronna płytka uniwersalna pozwala na zmontowanie dowolnego układu elektronicznego. Wyposażona została w 1782 otwory (33 x 54) do montażu elementów THT oraz w 60 pól (2 x 30) do montażu elementów SMD. Otwory i pola mają raster 2,54 mm, a wymiary całości to 90 x 150 x 1,6 mm. Kolor soldermaski jest zielony, a pola do lutowania zaznaczone są na kolor srebrny. Otwory z każdej strony ponumerowane są literami alfabetu.
Czym są płytki drukowane?
Płytki drukowane, inaczej płytki PCB (Printed Circuit Board), przeznaczone do tworzenia projektów elektronicznych. Płytki wykonane są z laminatu (najczęściej szklano-epoksydowego) i miedzi, która służy do przewodzenia sygnałów.
Występują 3 główne metody montażu podzespołów na płytce PCB: montaż przewlekany, montaż powierzchniowy oraz montaż mieszany.

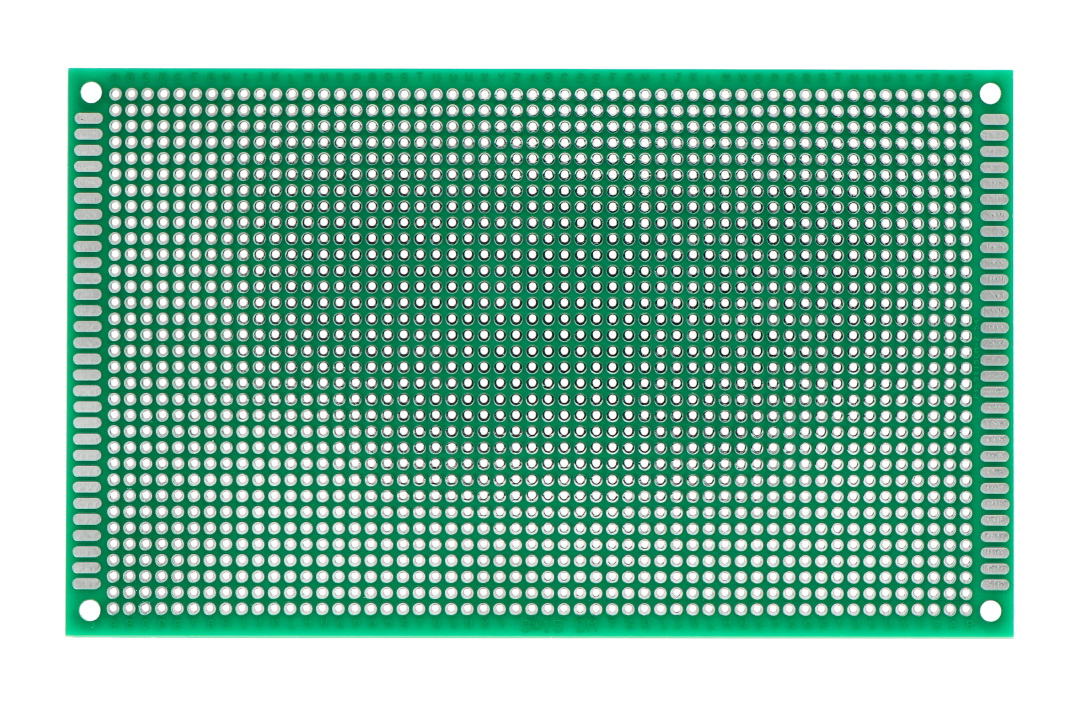

Płytka drukowana uniwersalna dwustronna 90 x 150 x 1,6 mm.

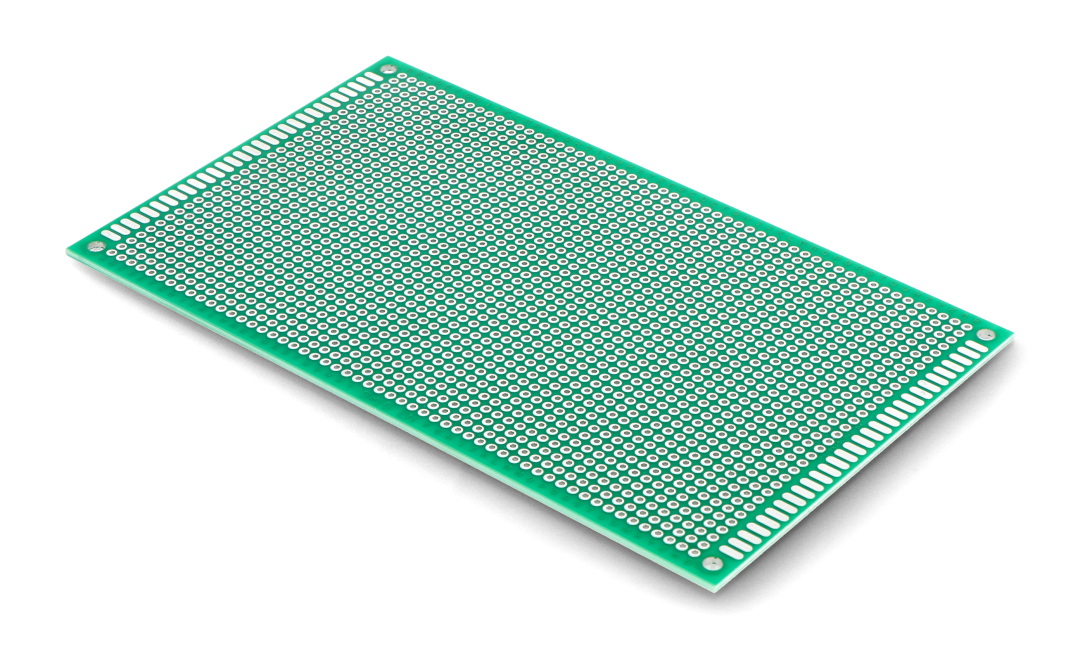

Płytka drukowana uniwersalna dwustronna zielona.
Specyfikacja płytki drukowanej
- Kolor soldermaski: zielony
- Montaż: przewlekany THT
- Raster otworów: 2,54 mm
- Cztery otwory montażowe o średnicy 3 mm
- Ilość otworów do montażu przewlekanego: 1782
- Ilość otworów do montażu powierzchniowego: 60
- Wymiary płytki: 90 x 150 x 1,6 mm
W naszej ofercie znajdują się także wytrawiacze do płytek drukowanych oraz uchwyty z lupą.
Płytka drukowana uniwersalna dwustronna 90x150mm Botland - Sklep dla robotyków
Oferujemy produkt, z którego korzysta praktycznie każdy elektronik - to płytka drukowana, uniwersalna, dwustronna o wymiarach 90 mm x 150 mm.
Tego rodzaju sprzęt wykorzystywany jest często przez początkujących elektroników, dzięki czemu nie muszą od razu uczyć się tworzenia własnych płytek drukowanych. Montaż elementów odbywa się za pośrednictwem przygotowanych otworów oraz lutownicy.
Płytki uniwersalne
Płytka wykonana jest z laminatu, posiada zielony kolor i aż 1782 otwory, dzięki którym z łatwością będziesz w stanie montować na niej wszelkiego rodzaju elementy przewlekane (THT). Warto zaznaczyć, że na rogach płytki znajdują dodatkowe 4 dziurki o średnicy 3 mm - to otwory montażowe, dzięki którym będziesz w stanie stabilnie przytwierdzić całość na przykład sklejki.
W naszej ofercie znajdziesz znacznie więcej różnego rodzaju płytek laminowanych, płytek stykowych czy płytek uniwersalnych (o różnych rozmiarach, układach i ilościach otworów). Cała oferta sklepu Botland to przede wszystkim szeroka gama produktów z dziedziny elektroniki i robotyki.
