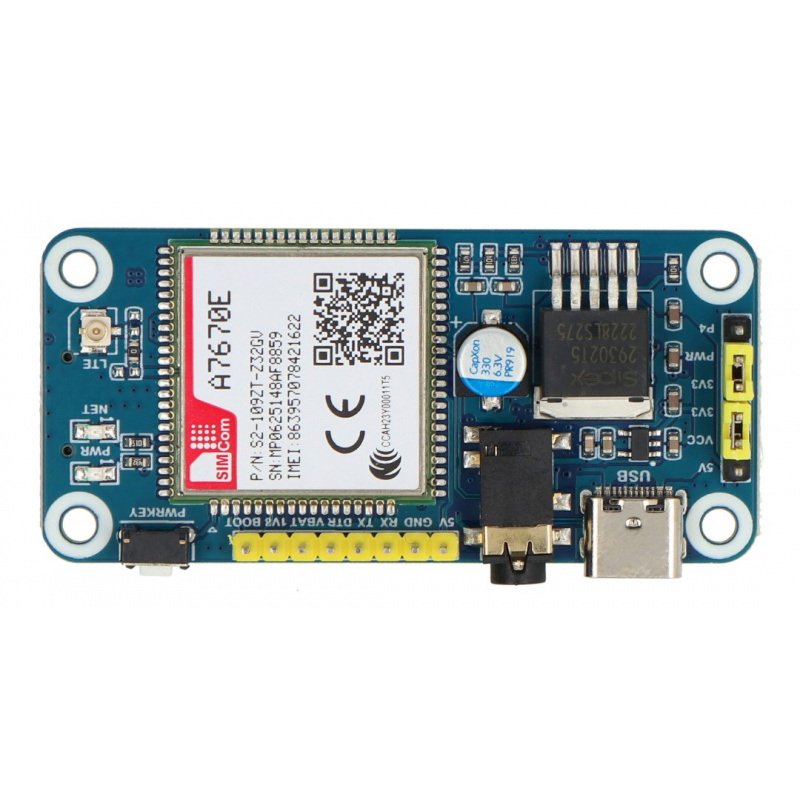

Opis produktu: A7670E LTE Cat-1 HAT do Raspberry Pi, Multi Band, 2G GSM / GPRS, LBS - moduł komunikacji bezprzewodowej - Waveshare 20049
A7670E Cat-1 HAT to moduł, który obsługuje tryby komunikacji bezprzewodowej, wliczając w LTE-TDD LTE-FDD, GSM, GPRS i EDGE, przy prędkości pobierania 10 Mbps i szybkości 5 Mbps uplink. Obsługuje systemy operacyjne Windows / Linux i wiele protokołów sieciowych. Rozmiar modułu jest taki sam jak w serii SIM7000 / SIM7070. Komendy AT są w większości kompatybilne z serią SIM7600. Nadaje się do zastosowań IoT, takich jak zdalne przetwarzanie informacji, urządzenia monitorujące, POS, routery przemysłowe, zdalna diagnostyka itp.

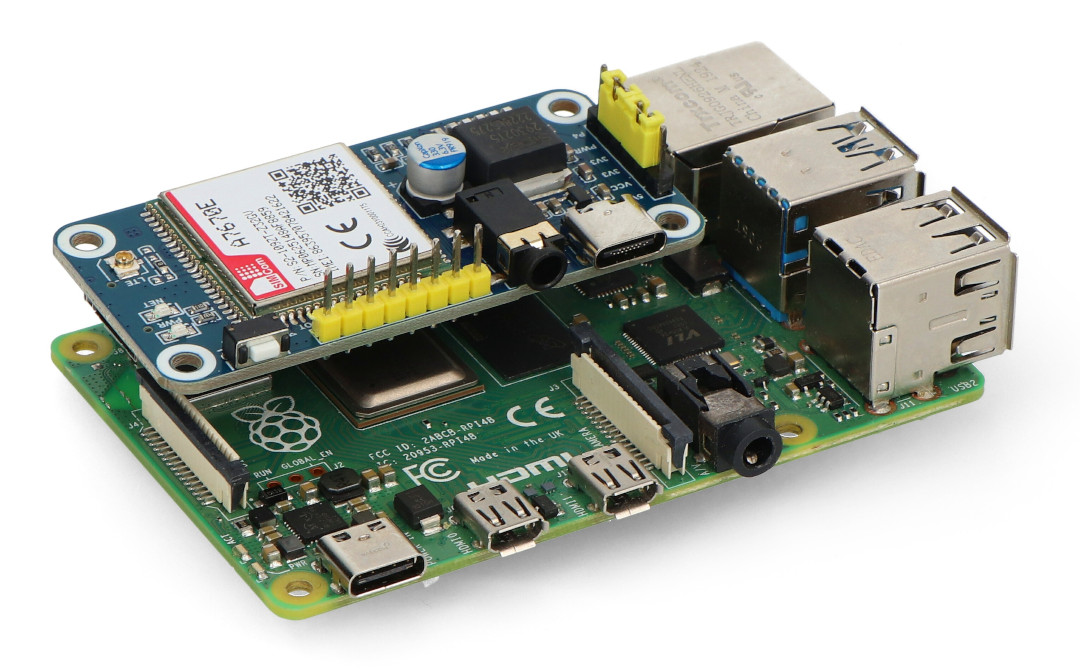

Produkt jest kompatybilny z Raspberry Pi.
Producent udostępnia stronę Wiki produktu, na której znajduje się instrukcja użytkownika.
A7670E LTE Cat-1 HAT do Raspberry Pi, Multi Band, 2G GSM / GPRS, LBS - moduł komunikacji bezprzewodowej - Waveshare 20049.

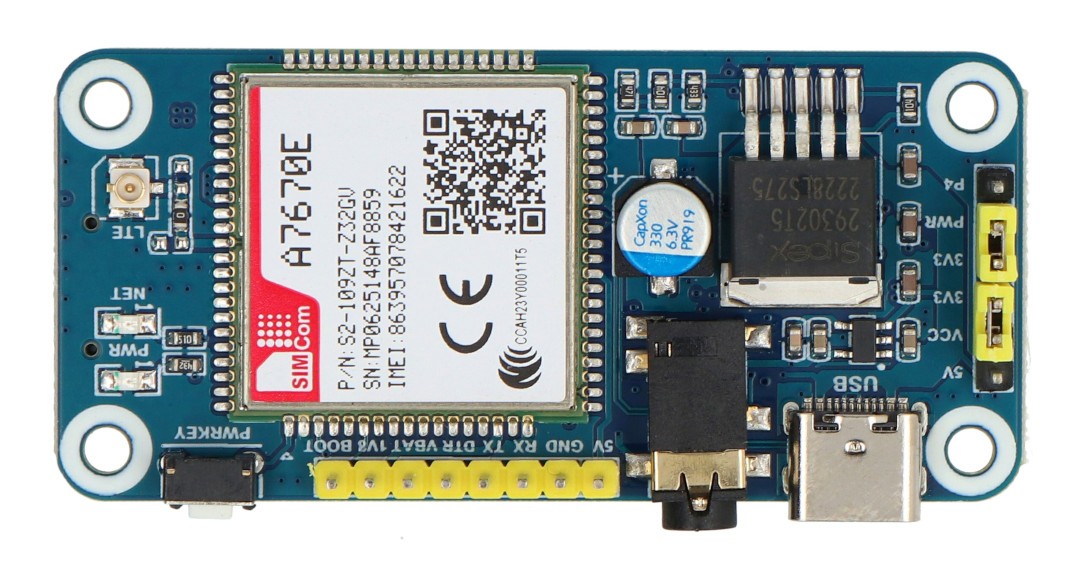

Opis wyprowadzeń modułu.
Główne cechy A7670E Cat-1 HAT
- Obsługuje minikomputery Raspberry Pi dzięki 40-pinowemu złączu I/O
- Obsługuje protokoły, w tym TCP/IP, HTTP(s), MQTT(s), FTP(s) i SSL
- Obsługuje dial-up, rozmowy telefoniczne, SMS
- Obsługuje pozycjonowanie stacji bazowej LBS, jest w stanie uzyskać przybliżone informacje o pozycji za pośrednictwem sieci komórkowej
- Funkcja TTS (Text To Speech), tekst w języku chińskim/angielskim można zamienić na wypowiadane słowa
- Wbudowany interfejs USB do testowania poleceń AT, komunikacji sieciowej i tak dalej
- Wbudowane gniazdo audio do nagrywania dźwięku, wykonywania połączeń telefonicznych, słuchania wynikowej mowy TTS itp.
- Wydzielone powszechnie używane piny sterujące modułu A7670X, ułatwiające połączenie z płytami hostów, takimi jak Arduino/STM32
- Gniazdo karty SIM, obsługuje kartę SIM 1,8 V / 3 V
- 2 x wskaźniki LED, łatwe do monitorowania stanu pracy
- Wbudowany translator napięcia, napięcie robocze można skonfigurować do 3,3 V lub 5 V za pomocą zworki
- Zawiera przykłady programistyczne i instrukcję (przykłady dla Raspberry Pi/Arduino/STM32)
Specyfikacja A7670E Cat-1 HAT
- LTE kat-1: LTE-FDD: B1, B3, B5, B7, B8, B20
- 2G: GSM/GPRS/EDGE: 900/1800 MHz
- SMS:
- Obsługiwane typy: MT, MO, CB, Tekst, PDU
- Pamięć: karta USIM (CB nie można zapisać na karcie SIM)
- Funkcja audio: Standardowe gniazdo audio 3,5 mm dla wejścia/wyjścia audio
- Zasilacz: 5 V
- Napięcie zasilania: 5 V / 3,3 V
- Temperatura robocza: od -30°C do 80°C
- Temperatura przechowywania: od -45°C do 90°C
- Wymiary: 65 × 30,5 mm
- Masa: 0,07 kg

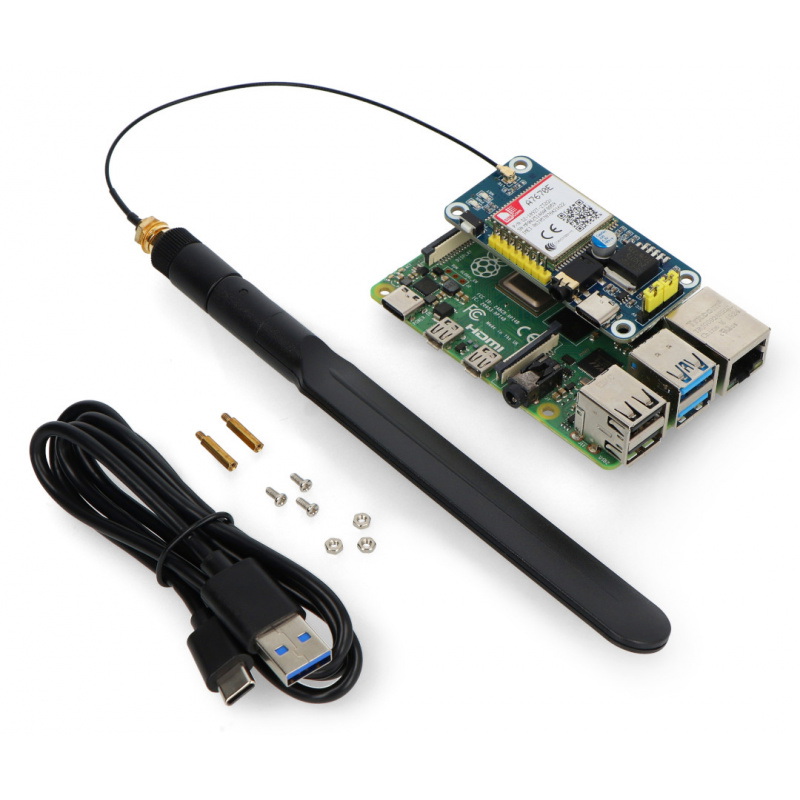

Zawartość zestawu
- 1 x A7670E Cat-1 HAT
- 1 x Antena LTE
- 1 x Przewód USB A - USB C
- 1 x Zestaw śrub do RPi

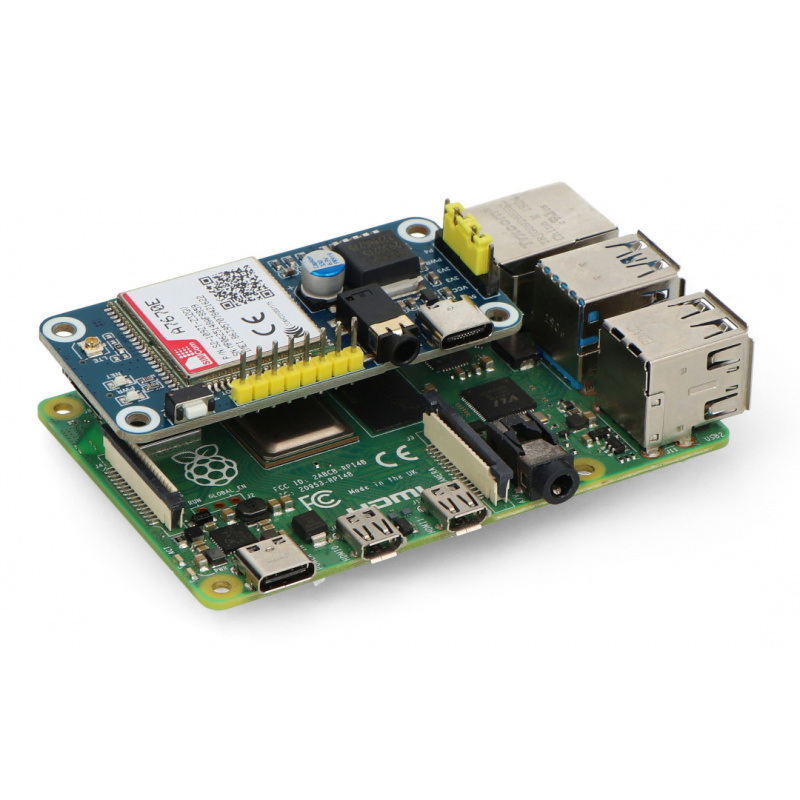

Moduł jest kompatybilny z Raspberry Pi. Zestaw nie zawiera minikomputera, można go nabyć oddzielnie.
