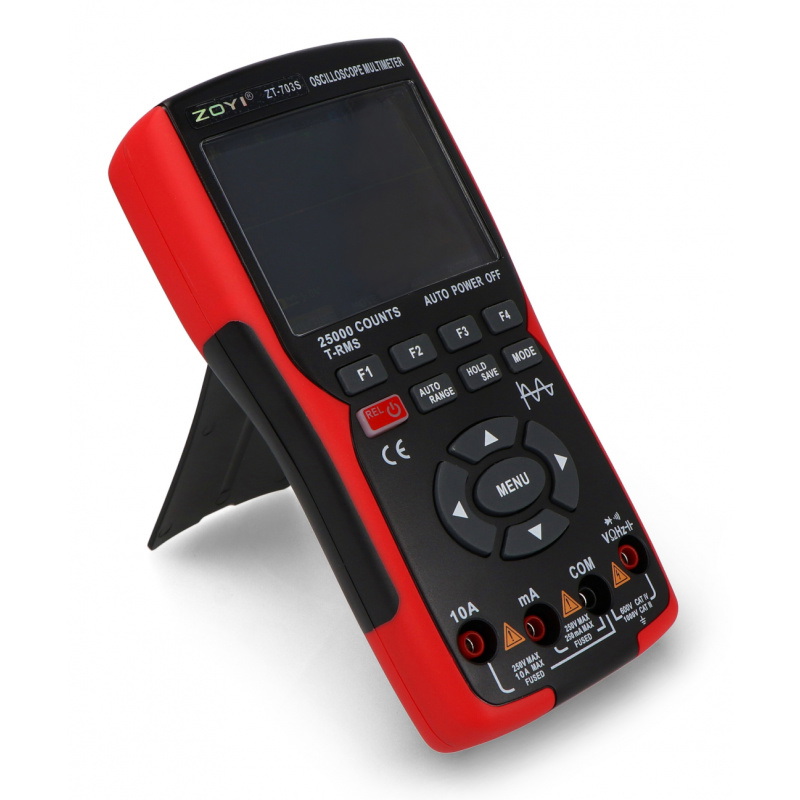

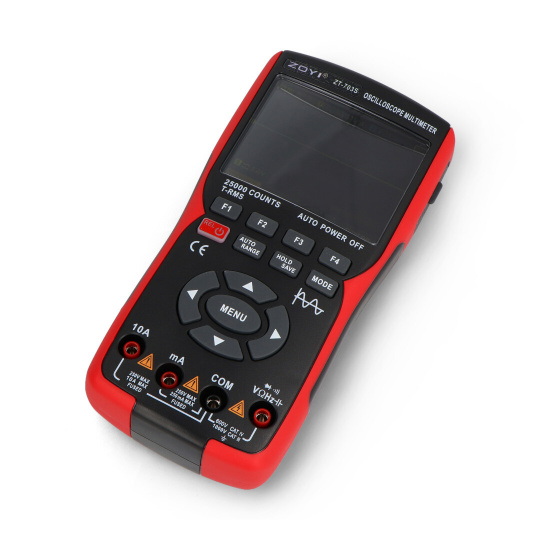

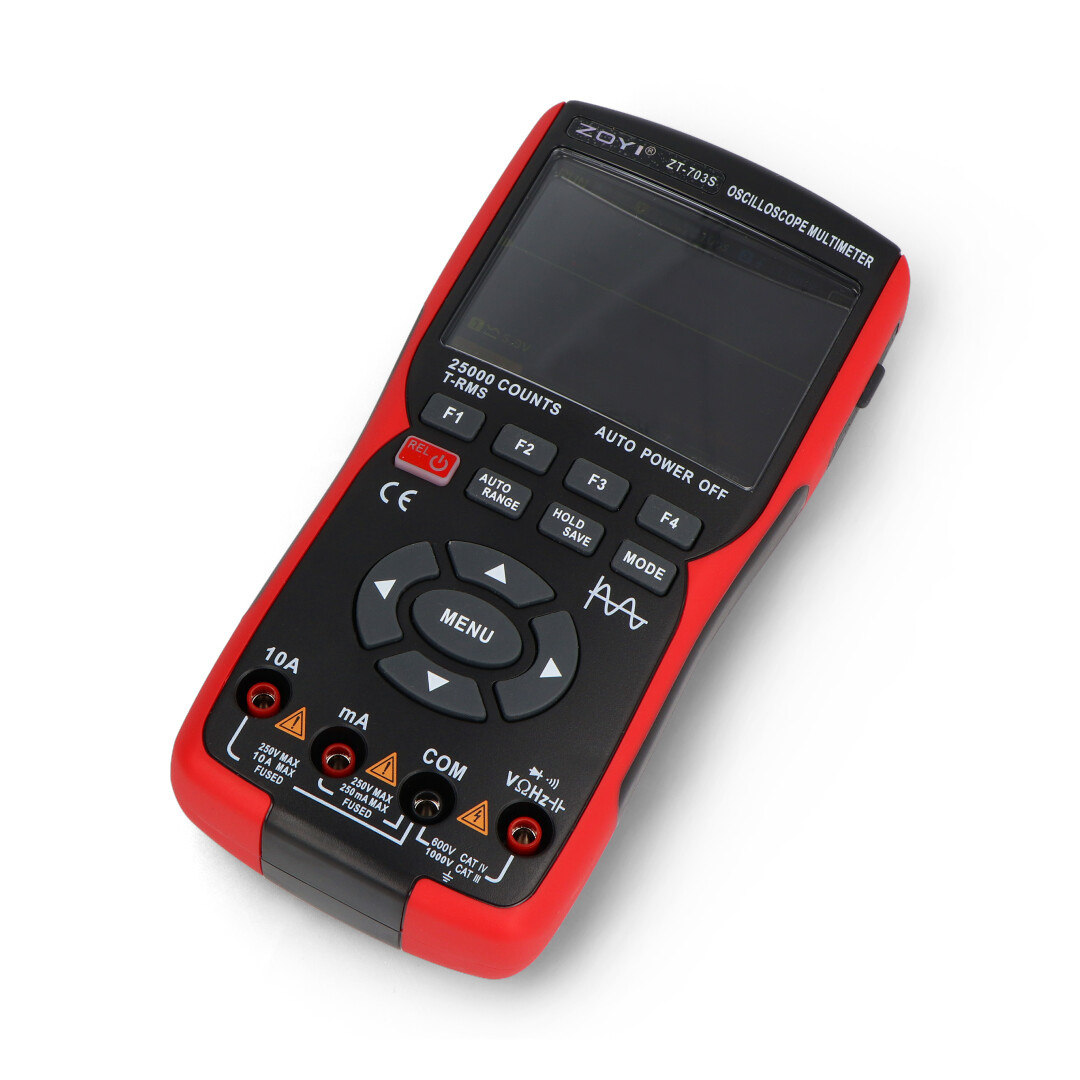

Opis produktu: Miernik uniwersalny z oscyloskopem cyfrowym i generatorem 50MHz - ZOYI ZT-703S
ZT-703S to nowoczesny miernik uniwersalny produkcji ZOYI ZOTEK, zaprojektowany z myślą o precyzyjnych pomiarach i wszechstronnym zastosowaniu. Urządzenie obsługuje pomiar napięcia AC / DC w szerokim zakresie do 1000 V, prądu do 10 A, rezystancji do 250 MΩ, a także pojemności i częstotliwości. Wbudowany oscyloskop z dwoma kanałami, pasmem 50 MHz i częstotliwością próbkowania do 280 MSa/s umożliwia analizę sygnałów w czasie rzeczywistym. Funkcje takie jak True RMS, zapis danych, HOLD, REL czy automatyczna zmiana zakresu czyni go narzędziem profesjonalnym, a jednocześnie intuicyjnym w obsłudze.

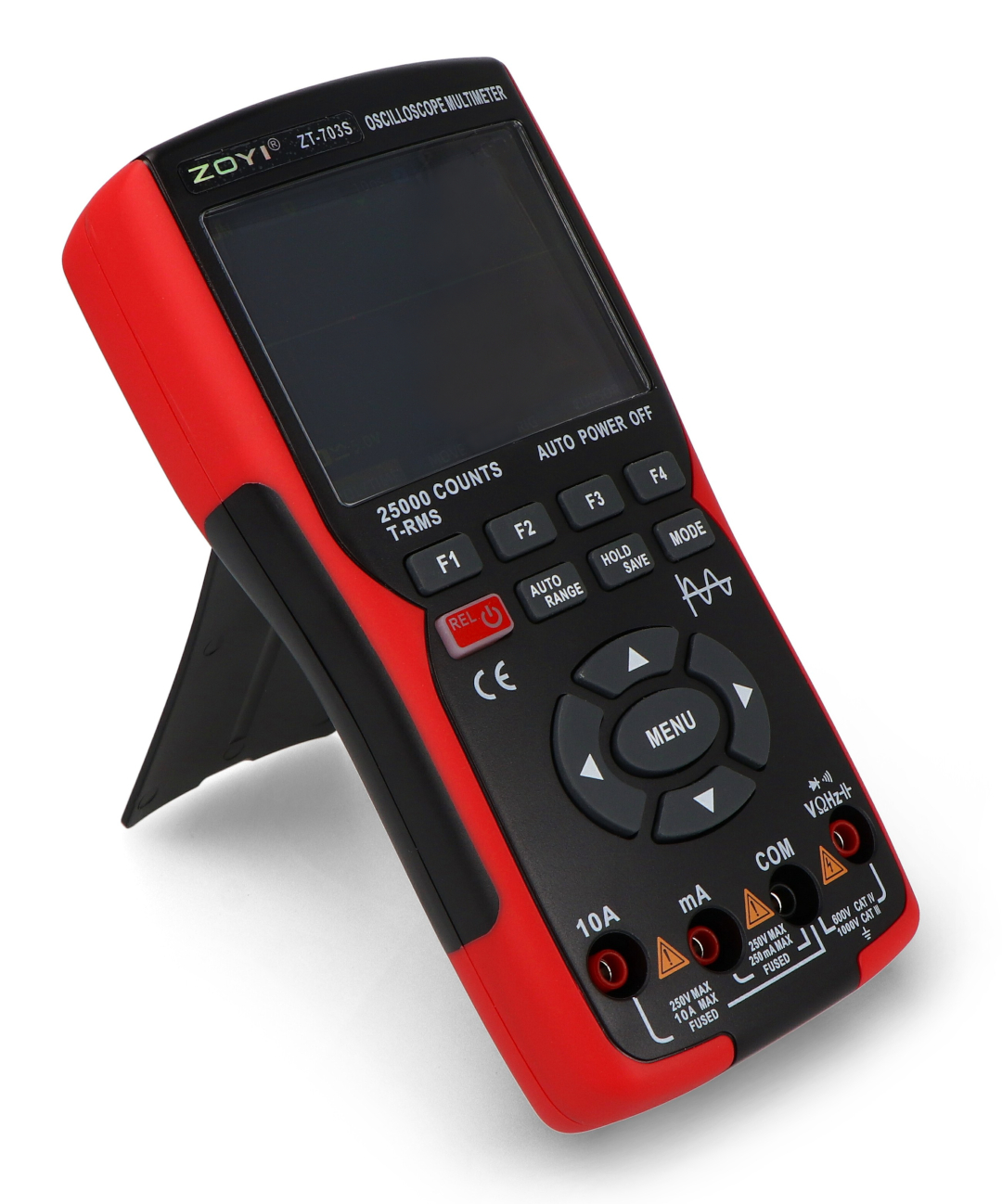

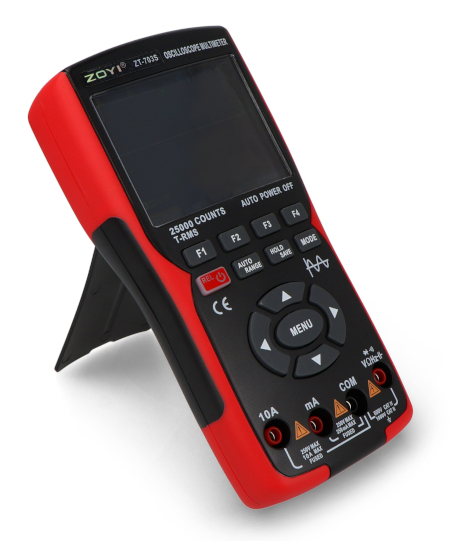

Miernik uniwersalny z oscyloskopem cyfrowym i generatorem 50MHz - ZOYI ZT-703S.
Miernik oferuje różnorodne funkcje, takie jak True RMS, HOLD, REL, automatyczna i ręczna zmiana zakresów, zapis danych oraz możliwość przesyłania ich na komputer przez USB.
Główne cechy multimetru ZT-703S
- Multimetr + oscyloskop + generator: kompleksowe narzędzie do testowania i diagnostyki
- Szeroki zakres pomiarowy: napięcie do 1000 V, prąd do 10 A, rezystancja do 250 MΩ
- Wyświetlacz IPS 2,8'' z czterostopniową regulacją jasności: 30%, 50%, 80%, 100%
- Oscyloskop 50 MHz: analiza sygnałów z częstotliwością próbkowania do 280 MSa/s
- Pomiar True RMS: precyzyjna analiza przebiegów AC
- Zapis danych, HOLD, REL: wygoda i funkcjonalność w każdym środowisku pracy
- Wbudowany akumulator 2000 mAh: długa praca bez konieczności ładowania
- Komunikacja USB: eksport wyników do komputera
- Obudowa silikonowa: ochrona przed uszkodzeniami i przegrzaniem
Zaawansowane funkcje pomiarowe i praktyczne możliwości
Multimetr ZT-703S to znacznie więcej niż klasyczny miernik - to zaawansowane narzędzie diagnostyczne, które umożliwia precyzyjne pomiary szerokiego zakresu parametrów elektrycznych. Mierzy napięcia DC / AC do 1000 V, prądy do 10 A oraz rezystancje nawet do 250 MΩ, oferując przy tym wysoką dokładność dzięki rozdzielczości rzędu 0,001 mV. Zakresy można zmieniać automatycznie lub ręcznie, co daje użytkownikowi pełną kontrolę nad procesem pomiaru. Dodatkowe funkcje, takie jak pomiar pojemności (do 99,99 mF), częstotliwości (do 999,9 kHz) czy testowanie diod i ciągłości obwodu, czynią z urządzenia kompleksowy kombajn pomiarowy - idealny do pracy z zasilaczami, układami cyfrowymi i analogowymi, a także urządzeniami audio. Warto podkreślić, że ZT-703S posiada także funkcję pomiaru temperatury do 1000°C, co czyni go uniwersalnym narzędziem zarówno dla elektroników, jak i serwisantów urządzeń AGD.
Funkcjonalność multimetru obejmuje szeroki zakres pomiarów.
Multimetr posiada wbudowany akumulator litowy 3,7 V o pojemności 2000 mAh, ładowany przez port USB typu C.
Komfort pracy, pamięć danych i integracja z komputerem
ZT-703S został zaprojektowany z myślą o wygodzie użytkownika i pracy w różnych warunkach. Kolorowy wyświetlacz IPS o przekątnej 2,8'' oferuje cztery poziomy jasności (30%, 50%, 80%, 100%), co zapewnia doskonałą czytelność nawet przy silnym oświetleniu lub w ciemnych przestrzeniach serwisowych. Intuicyjne menu w języku angielskim ułatwia szybkie przełączanie trybów i parametrów, a funkcja HOLD pozwala zatrzymać wartość pomiaru, co jest szczególnie przydatne w trudno dostępnych miejscach. Dzięki opcji zapisu danych oraz portowi USB typu C, urządzenie umożliwia transfer pomiarów do komputera, co jest nieocenione podczas pracy laboratoryjnej, prowadzenia dokumentacji lub nauki. Dodatkowo, funkcja REL (pomiar względny) i opcja automatycznego wyłączania (15-120 minut lub ręczne wyłączenie) czynią ten multimetr urządzeniem nie tylko funkcjonalnym, ale też energooszczędnym i bezpiecznym.
| Pomiary i funkcje miernika uniwersalnego ZT-703S | |||
|---|---|---|---|
| Funkcja | Zakres | Rozdzielczość | Dokładność |
| Napięcie DC (V) | 1000 mV / 250 V / 25 V / 2,5 V | od 0,1 mV do 0,1 V | ±(0,5% + 3 cyfry) |
| Napięcie DC (mV) | 250 mV / 25 mV | od 0,001 mV do 0,01 mV | ±(0,5% + 3 cyfry) |
| Napięcie AC (V) | 1000 mV / 250 V / 25 V / 2,5 V | od 0,1 mV do 0,1 V | ±(1% + 3 cyfry) |
| Napięcie AC (mV) | 250 mV / 25 mV | od 0,001 mV do 0,01 mV | ±(1% + 3 cyfry) |
| Prąd DC (A) | 10 A / 2,5 A | od 0,001 A do 0,1 mA | ±(1% + 3 cyfry) |
| Prąd DC (μA / mA) | 25 mA / 250 μA | od 0,01 mA do 1 μA | ±(0,8% + 3 cyfry) |
| Prąd AC (A) | 10 A / 2,5 A | od 0,001 A do 0,1 mA | ±(1,2% + 3 cyfry) |
| Prąd AC (μA / mA) | 25 mA / 250 μA | od 0,01 mA do 1 μA | ±(1% + 3 cyfry) |
| Rezystancja | 250 Ω / 2,5 kΩ / 25 kΩ / 250 kΩ / 2,5 MΩ / 25 MΩ / 250 MΩ | od 0,01 Ω do 0,01 MΩ | ±(3,0% + 5 cyfr) |
| Pojemność | 9,999 nF / 99,99 nF / 999,9 nF / 9,999 μF / 99,99 μF / 999,9 μF / 9,999 mF / 99,99 mF | od 0,001 nF do 0,01 mF | ±(5,0% + 5 cyfr) |
| Częstotliwość | 99,99 Hz / 999,9 Hz / 9,999 kHz / 99,99 kHz / 999,9 kHz | od 0,01 Hz do 0,1 kHz | ±(0,1% + 2 cyfry) |
| Funkcje dodatkowe | |||
| Tester diod | ✔ | ||
| Tester ciągłości | ✔ | ||
| Zapis danych do pamięci | ✔ | ||
| Maksymalne wskazanie | 25000 | ||
| Funkcja HOLD | ✔ | ||
| True RMS | ✔ | ||
| Funkcja REL | ✔ | ||
| Automatyczna / ręczna zmiana zakresów | ✔ | ||
Specyfikacja techniczna miernika
- Typ urządzenia: multimetr cyfrowy z wbudowanym oscyloskopem i generatorem
- Model: ZT-703S
- Wyświetlacz: kolorowy IPS 2,8" z regulacją jasności: 30%, 50%, 80%, 100%
- Menu: w języku angielskim
- Zasilanie: wbudowany akumulator litowy 3,7 V o pojemności 2000 mAh
- Ładowanie: przez port USB typu C
- Ochrona: obudowa silikonowa, wbudowane bezpieczniki, zabezpieczenie termiczne
- Długość przewodów pomiarowych: 107 cm
- Funkcje multimetru: pomiar napięcia, prądu, rezystancji, pojemności, częstotliwości, temperatury, test diod, ciągłość obwodu
- Zaawansowane funkcje: True RMS, funkcja HOLD, REL, zapis danych, automatyczne / ręczne zmiany zakresów
- Maksymalne wskazanie: 25000
- Regulacja auto wyłączenia: 15 / 30 / 60 / 120 min lub wyłączona
- Wymiary: 177 x 89 x 40 mm
- Masa: 305 g
Specyfikacja techniczna generatora funkcyjnego
- Generowane przebiegi: sinus, prostokąt, trójkąt, piłokształtny, półfalowy, pełnofalowy
- Zakres częstotliwości: od 1 Hz do 1 MHz
- Regulowana amplituda wyjściowa: do 3,3 V

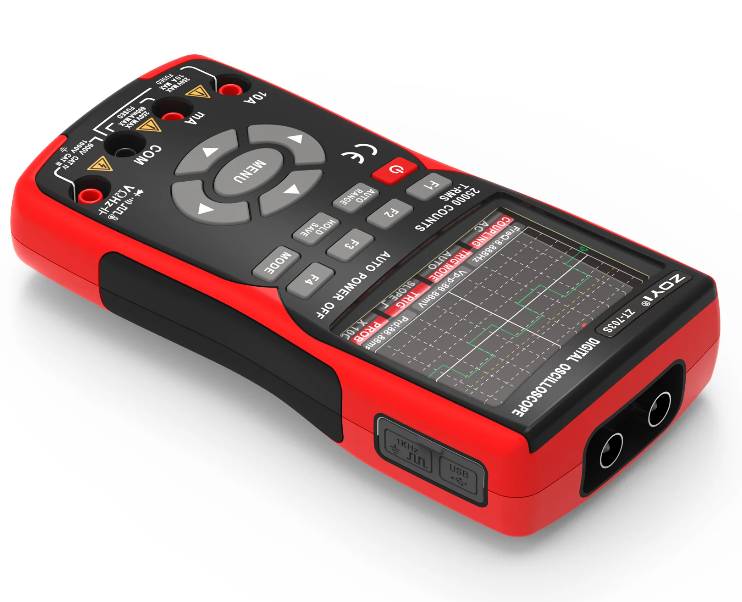

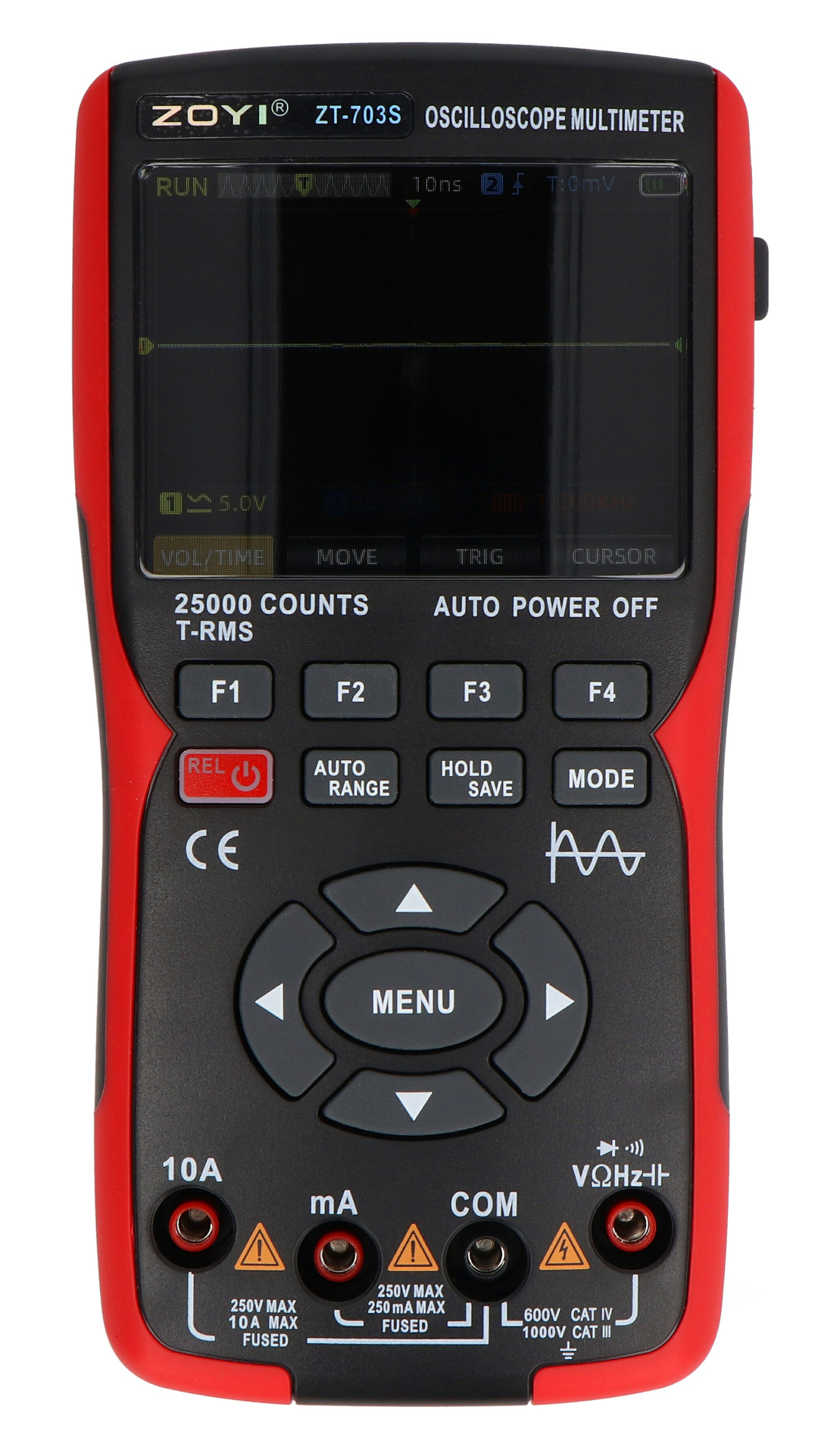

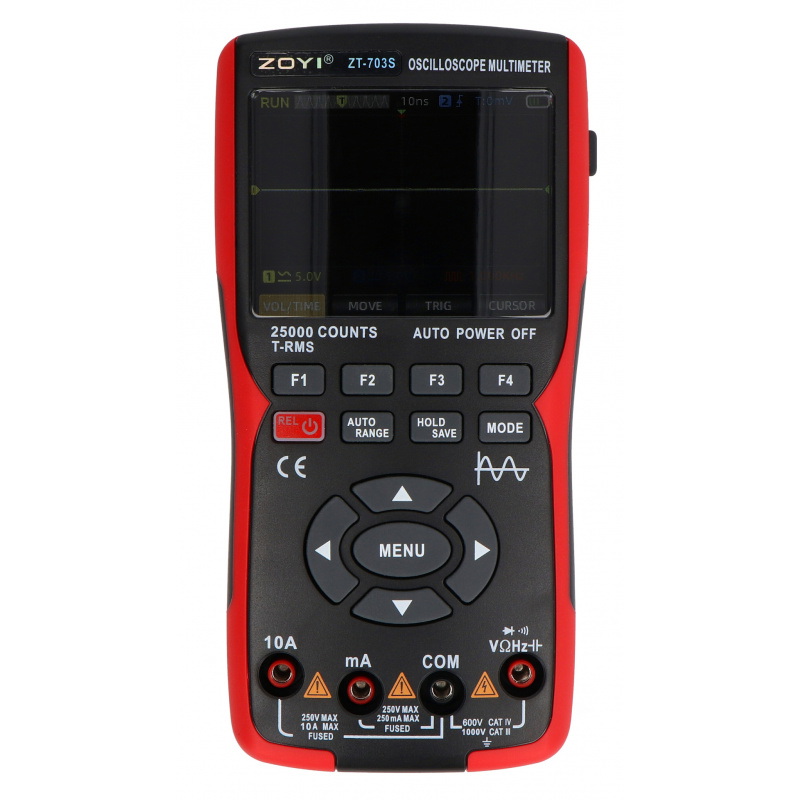

Kolorowy wyświetlacz IPS o przekątnej 2,8'' oferuje cztery poziomy regulacji jasności.

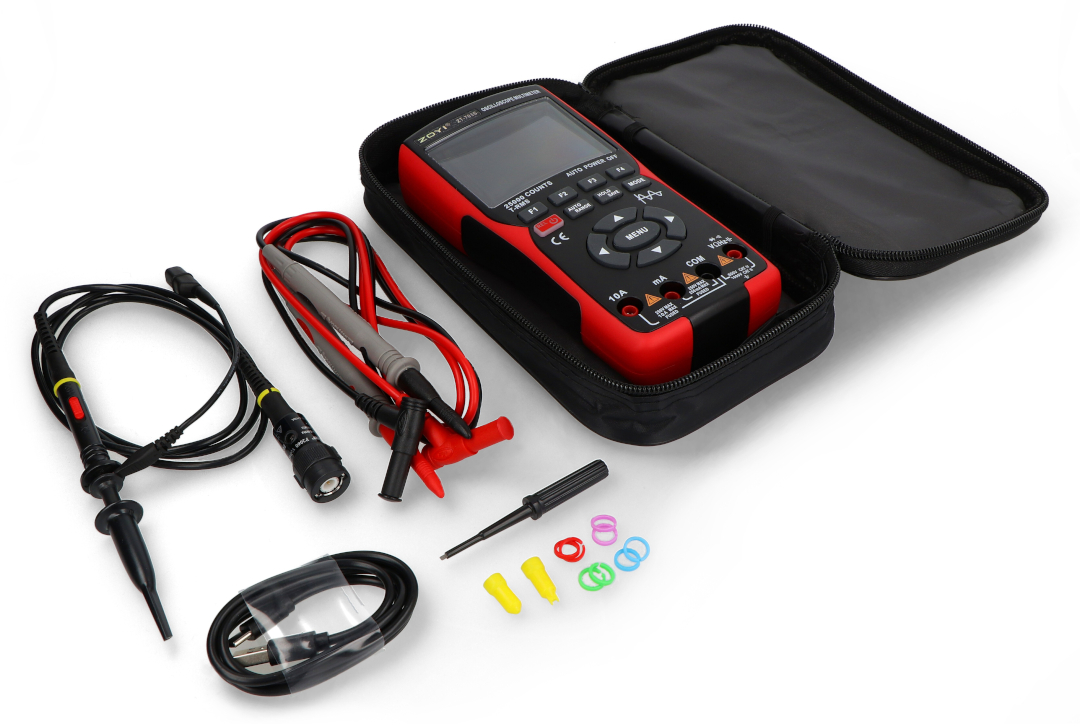

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna oscyloskopu
- Szerokość pasma: do 50 MHz
- Liczba kanałów: 2 analogowe
- Sprzężenie: DC / AC
- Impedancja wejściowa: 1 MΩ / 16 pF
- Maksymalne napięcie wejściowe: 150 V (DC + AC peak)
- Częstotliwość próbkowania: do 280 MSa/s
- Interpolacja: sin(x)/x
- Podstawa czasu: od 50 ns/dz do 20 s/dz
- Dokładność podstawy czasu: 20 ppm
- Rekord pamięci: 128 k
- Częstotliwość odświeżania: 3 razy/s
- Automatyczne pomiary: okres, częstotliwość, wartość maks., min., RMS, peak-to-peak
- Czułość napięciowa: od 20 mV/dz do 10 V/dz
- Rozdzielczość częstotliwości: 10 Hz
- Czas narostu: poniżej 20 ns
- Dokładność pomiarowa: ±3%
- Tryby triggera: automatyczny, normalny, pojedynczy
- Typy wyzwalania: zbocze narastające / opadające
- Sonda: z dzielnikiem 1:1 / 1:10
- Tryby wyświetlania: YT, XY, Roll

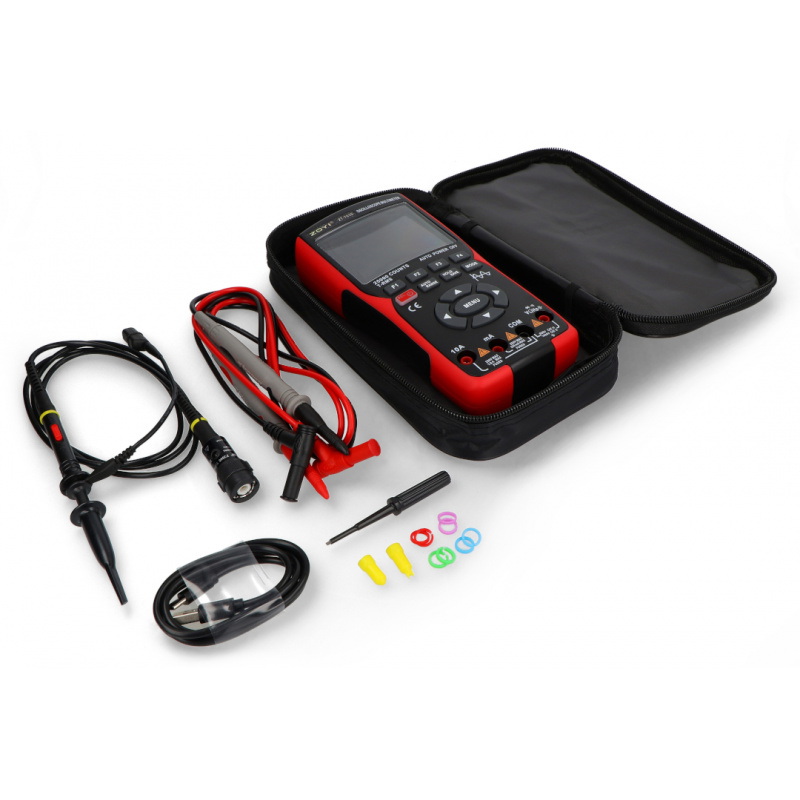

Zawartość zestawu
- 1x Multimetr ZT-703S
- 1x Zestaw przewodów pomiarowych
- 1x Sonda oscyloskopowa
- 1x Przewód USB
- 1x Instrukcja obsługi
- 1x Etui transportowe
