Opis produktu: Tinycontrol LANKON-302 - kontroler LAN LK4 z modemem LTE - cyfrowe I/O / 1-wire / I2C
LK4 LTE to zaawansowany kontroler IoT zaprojektowany do monitorowania, sterowania oraz zarządzania różnymi urządzeniami i systemami z dowolnego miejsca na świecie. Dzięki wbudowanemu modemowi LTE, kontroler ten umożliwia komunikację bezprzewodową nawet w miejscach, gdzie tradycyjne sieci WiFi lub Ethernet są niedostępne lub niewystarczające. W pełni konfigurowalny interfejs oraz wsparcie dla zaawansowanych protokołów komunikacyjnych sprawiają, że LK4 LTE może być stosowany w szerokim zakresie zastosowań, od inteligentnych domów po przemysłowe systemy monitoringu.

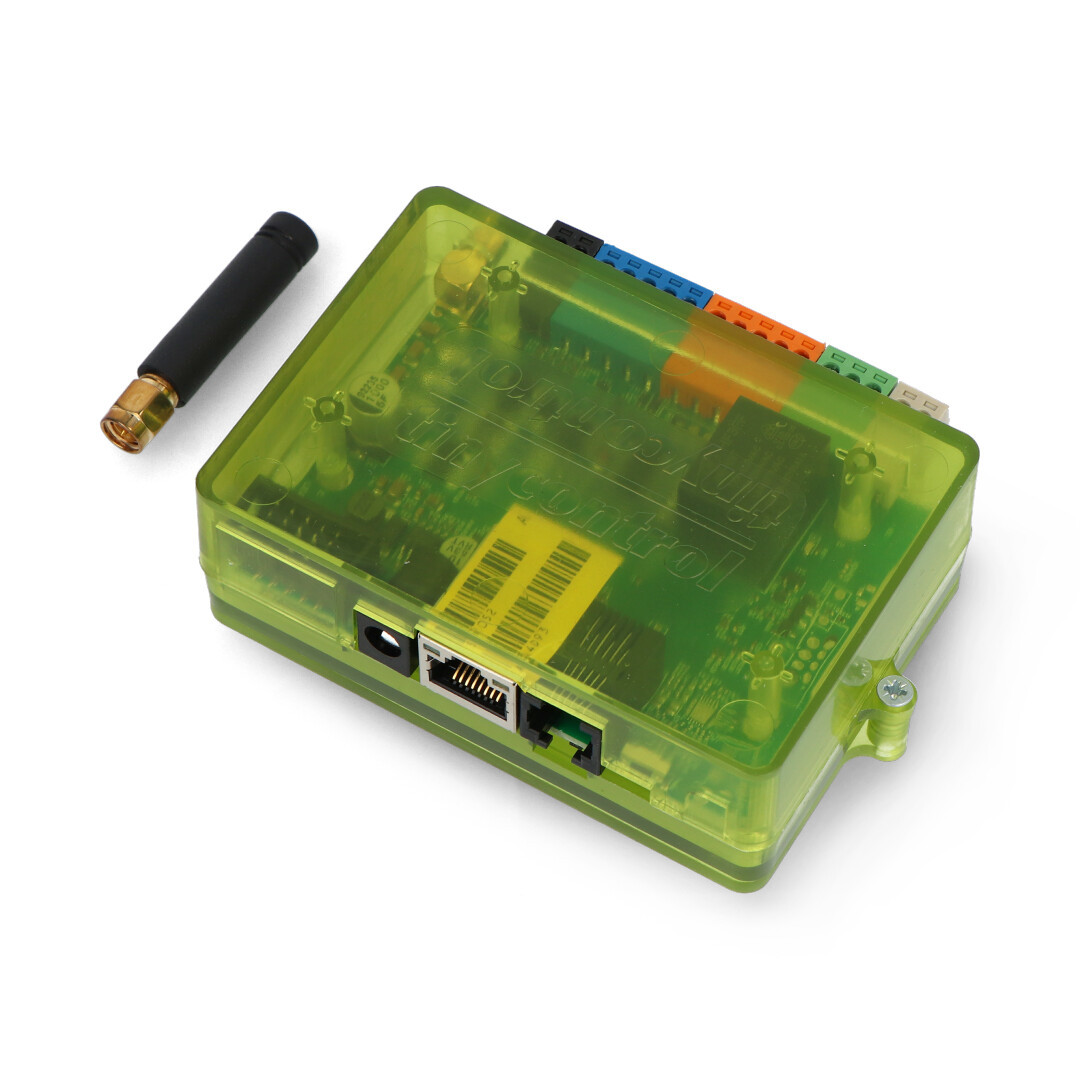

Tinycontrol LANKON-302 - kontroler LAN LK4 z modemem LTE - cyfrowe I/O / 1-wire / I2C.

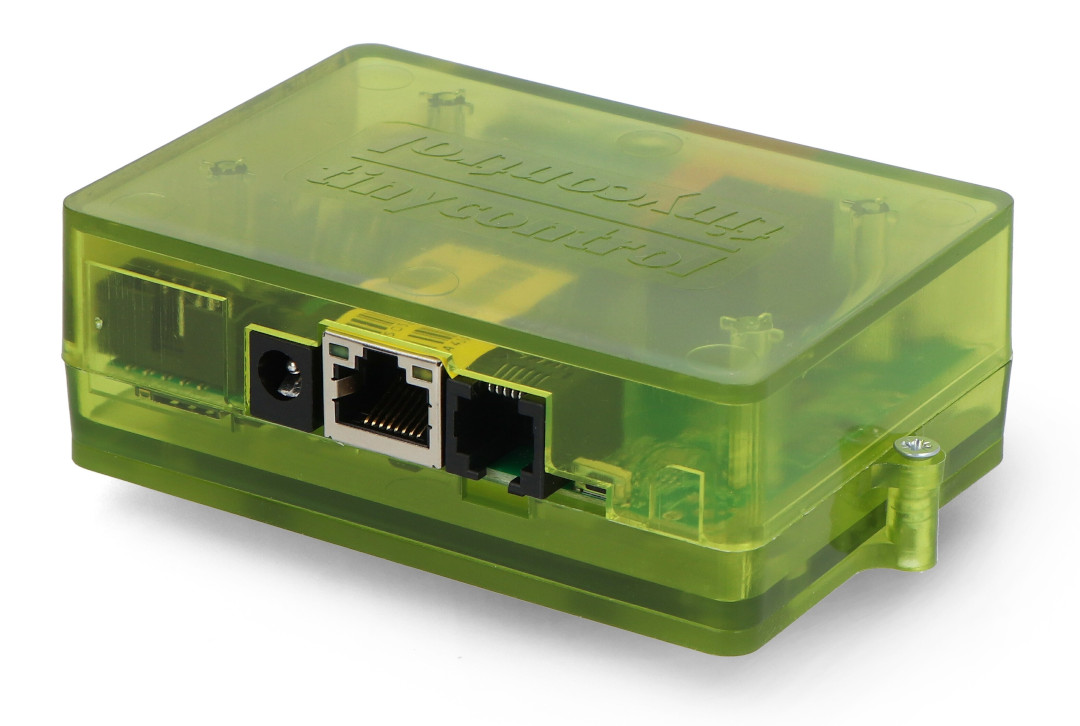

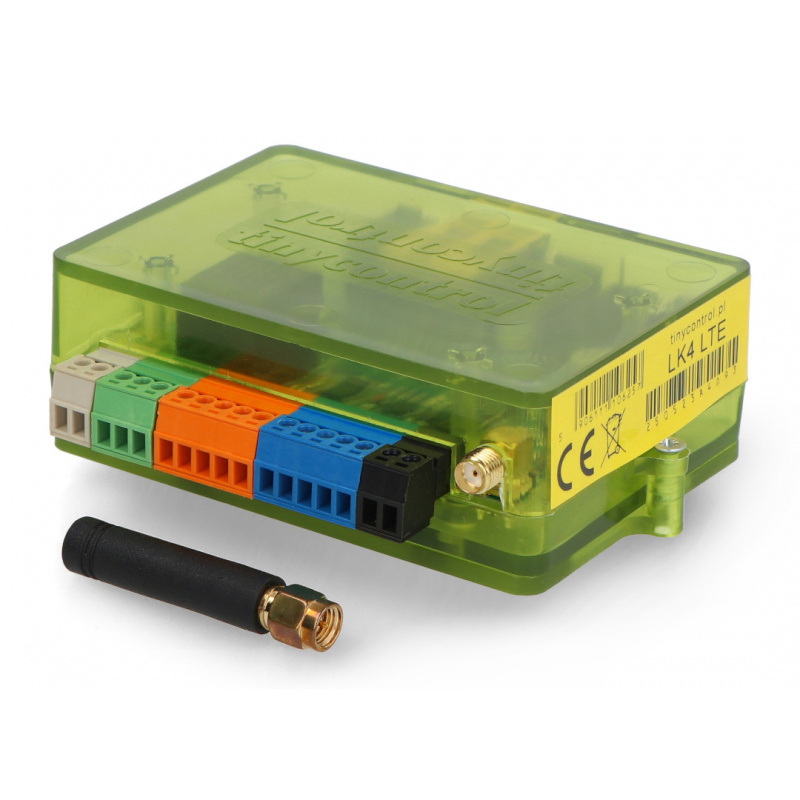

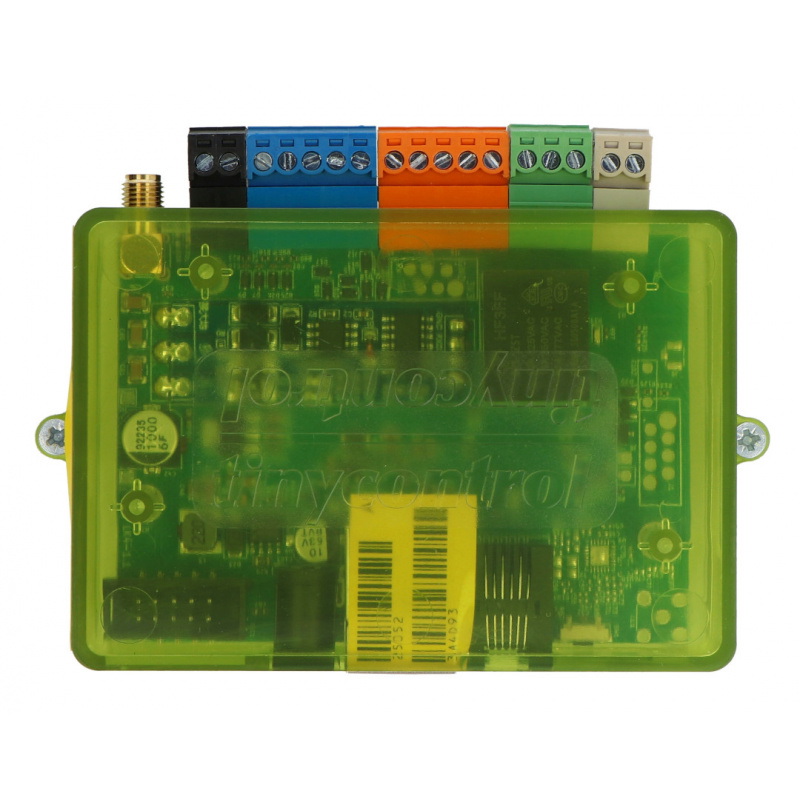

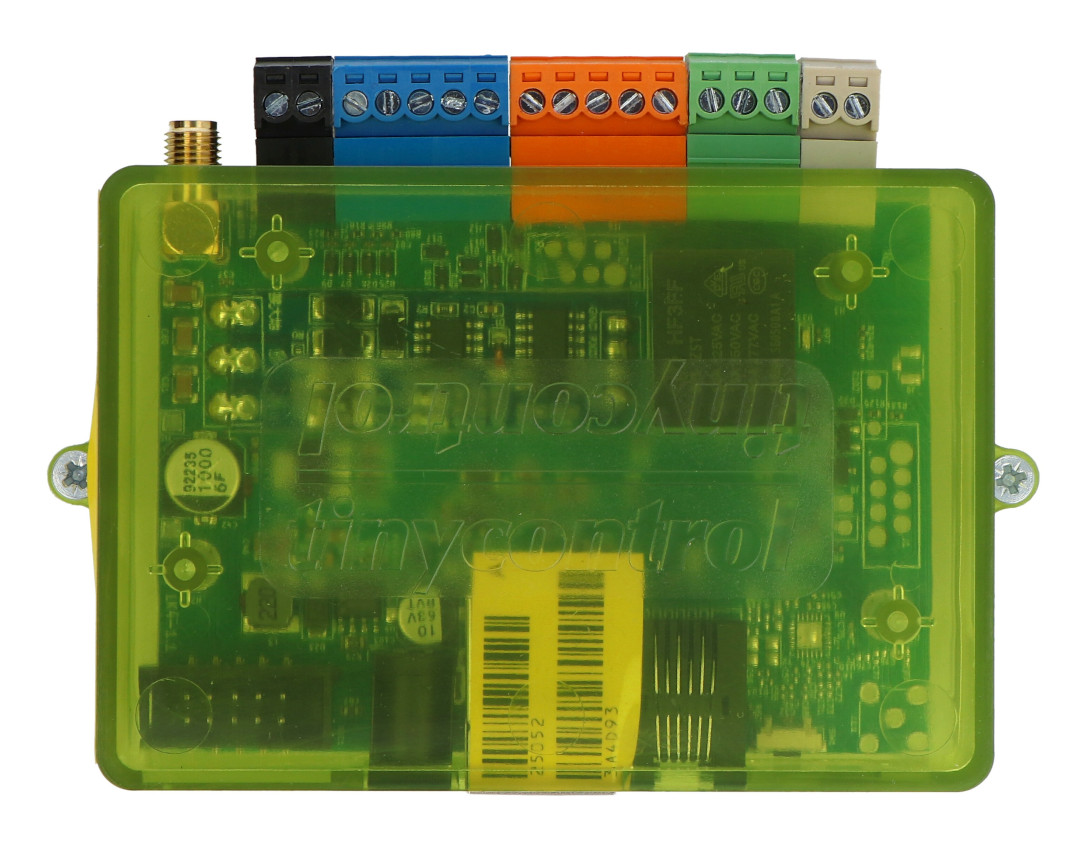

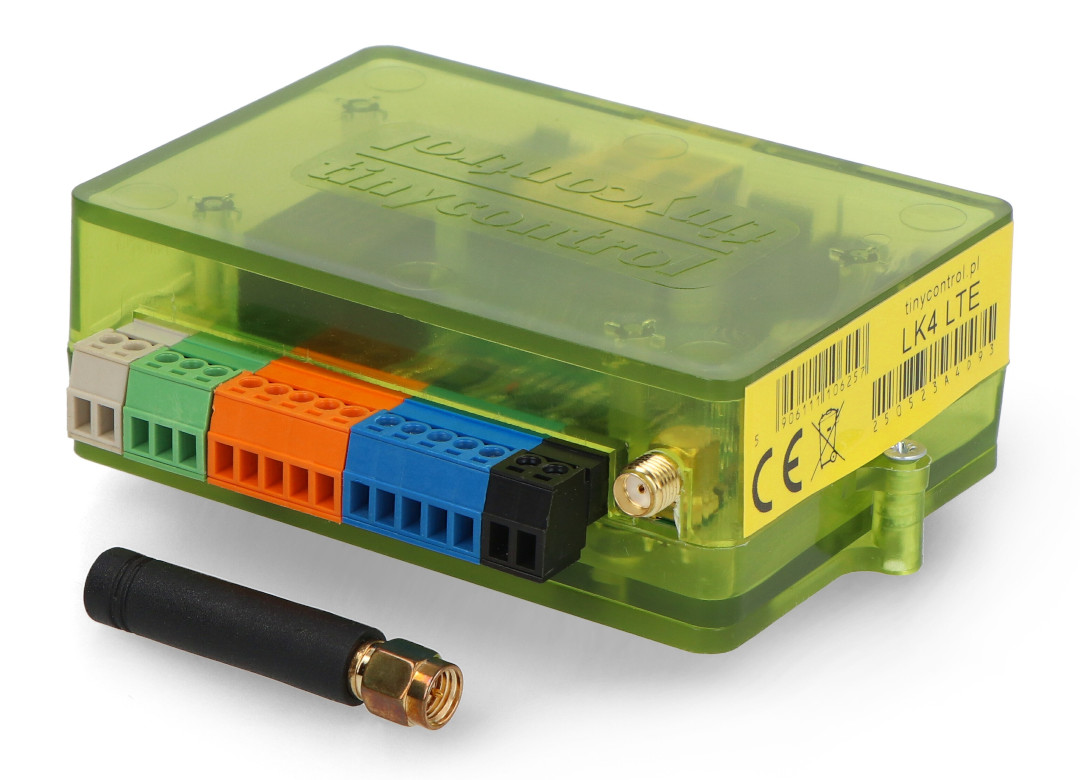

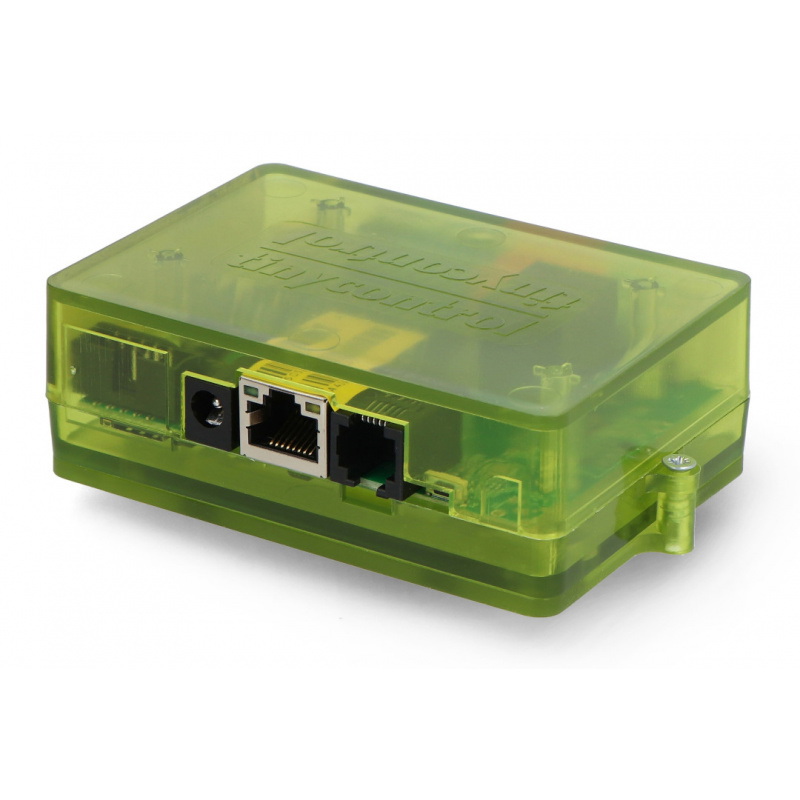

Kontroler Tinycontrol LK4 LTE.
Główne cechy kontrolera
- Wszechstronna komunikacja: kontroler LK4.0 oferuje różnorodne opcje komunikacji, w tym WiFi w standardzie 802.11n, Ethernet 10 / 100 Mb z obsługą zasilania PoE 802.3af oraz wbudowany modem LTE. Dzięki temu zapewnia niezawodne połączenie z siecią w różnych warunkach.
- Bogate opcje sprzętowe: zestaw wejść i wyjść kontrolera pozwala na szeroki zakres zastosowań. Wbudowane czujniki logiczne, analogowe oraz wsparcie dla magistral 1-Wire i I2C umożliwiają monitorowanie i sterowanie różnymi urządzeniami i czujnikami.
- Zaawansowane funkcje oprogramowania: kontroler oferuje możliwość sterowania z poziomu interfejsu WWW z możliwością własnej konfiguracji panelu statusu. Dzięki zaawansowanej tablicy zdarzeń, harmonogramowi oraz protokołom komunikacyjnym SNMP, HTTP i MQTT, zapewnia kompleksową kontrolę i zarządzanie urządzeniami.
- Łatwa integracja: kontroler umożliwia łatwą integrację z innymi urządzeniami i systemami dzięki obsłudze protokołów komunikacyjnych takich jak Modbus RTU, Modbus TCP oraz HTTP. Możliwość zbierania danych z różnych czujników i urządzeń pozwala na kompleksową analizę i optymalizację systemów.
- Zdalne zarządzanie i monitorowanie: dzięki aplikacji mobilnej oraz zdalnej konfiguracji poprzez protokół MQTT, możesz monitorować i sterować urządzeniami z dowolnego miejsca. Funkcje takie jak wysyłanie powiadomień e-mail, MQTT lub SMS w wyniku zdarzeń oraz synchronizacja czasu z Internetem zapewniają ciągłą dostępność i kontrolę nad systemem.
- Wielostronne zastosowania: kontroler znajduje zastosowanie w inteligentnych domach, budynkach komercyjnych, systemach automatyki przemysłowej oraz monitoringu środowiska.
Przykłady zastosowań
- Watchdog ISP do sprawdzania połączenia Ethernet i resetowania urządzeń
- Kontrola temperatury w pomieszczeniach
- Zdalne sterowanie oświetleniem
- Sterowanie włączaniem i wyłączeniem za pomocą włącznika ściennego lub zdalnie
- Monitoring napięcia zasilania i przełączanie na źródło zapasowe
- Zdalne włączanie urządzeń
- Pomiary pracy ogniw słonecznych, turbin wiatrowych, itp.
- Kontrola ładowania akumulatorów
- Pomiar zużycia energii przez odbiorniki prądu zmiennego AC
- Kontrola i sterowanie temperaturą i wilgotnością w szklarniach
Kontroler pozwala na monitorowanie czujników oraz zdalne sterowanie 6 wyjściami.
W ofercie sklepu dostępne są również inne kontrolery marki Tinycontrol.
Charakterystyka wejść kontrolera
- Wejścia analogowe - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
- Wejście cyfrowe w standardzie 1-wire - pomiar do 8 sond temperatury DS18B20.
- Wejście cyfrowe w standardzie I2C (wspólnie z 1-Wire na złączu RJ12) - do podłączenia różnych urządzeń, np. czujnika temperatury i wilgotności, czujników jakości powietrza (PM), czujników pomiaru CO2, wyświetlacza OLED z możliwością konfigurowania wyświetlanego tekstu i innych.
- Wejścia logiczne - jako czujnik stanu do monitoringu otwarcia, czujniki ruchu na podczerwień, do przycisku do ręcznego przełączania z opcją trybu bistabilnego, jako licznik impulsów z licznika energii, jako licznik czasu pomiędzy kolejnymi resetami wejścia.
Specyfikacja urządzenia
- Napięcie zasilania: od 8 V do 55 V
- Pobór mocy: 0,5 W (bez załączonych przekaźników)
- Zasilanie:
- Zewnętrzny zasilacz DC 5,5 /2,5 mm
- PoE (Power over Ethernet)
- Interfejs:
- Ethernet 10 / 100 Mbit/s
- WiFi 802.11n
- 2 wejścia analogowe z przełączanym zakresem do 3,3 V lub do 58 V
- 1 wejście analogowe z przełączanym zakresem do 3,3 V lub do 58 V
- 1 wejście cyfrowe w standardzie 1-wire i I2C
- Obsługa czujników temperatury i wilgotności AM2320 i BME280
- 4 wejścia logiczne
- 1 przekaźnik: NC, NO i C
- 1 wyjście tranzystorowe: sterowanie urządzeniami do 0,6 A
- 4 wyjścia do załączania tranzystorów, przekaźników, itp.
- 3 wyjścia PWM od 1 Hz do 1 MHz
- Interfejs UART: do do podłączenia urządzeń i czujników
- Magistrala RS485 do obsługi urządzeń i czujników z protokołem Modbus RTU
- Pomiar temperatury i wilgotności na płytce
- Możliwość wgrania własnej strony WWW
- Logowanie jako admin (konfiguracja) lub jako user (tylko podgląd)
- Harmonogram (Scheduler) do ustawienia 50 zaprogramowanych zdarzeń czasowych
- Tablica zdarzeń z możliwością sprawdzania trzech warunków, w tym zdarzeń czasowych z harmonogramu
- Protokoły komunikacyjne: SNMP, HTTP oraz MQTT
- Obsługa szyfrowanych połączeń TLS dla HTTP, SMTP, MQTT lub SNMP v3
- Wysyłanie powiadomień e-mail lub MQTT w wyniku zdarzenia
- Możliwość przesyłania danych z czujników poprzez Modbus TCP
- Zdalne sterowanie z jednego do wielu urządzeń przez UDP - przydatne jako implementacja przycisk przez Internet
- Przekaźnik: 255 V AC / 10 A
- Temperatura pracy: od -20°C do 85°C
- Wymiary: 106 x 79 x 38 mm
- Masa: 130 g

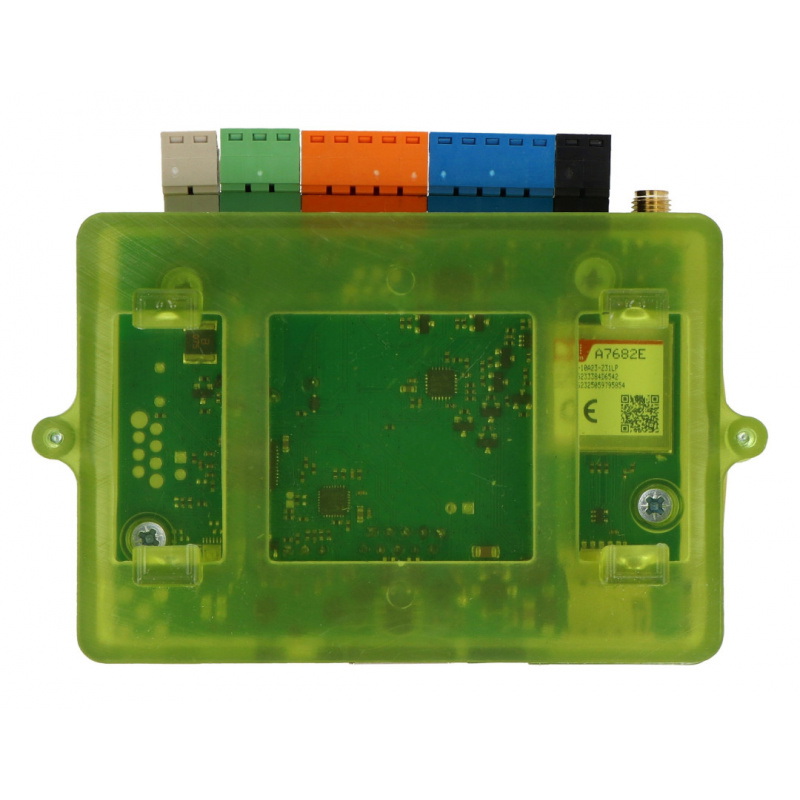

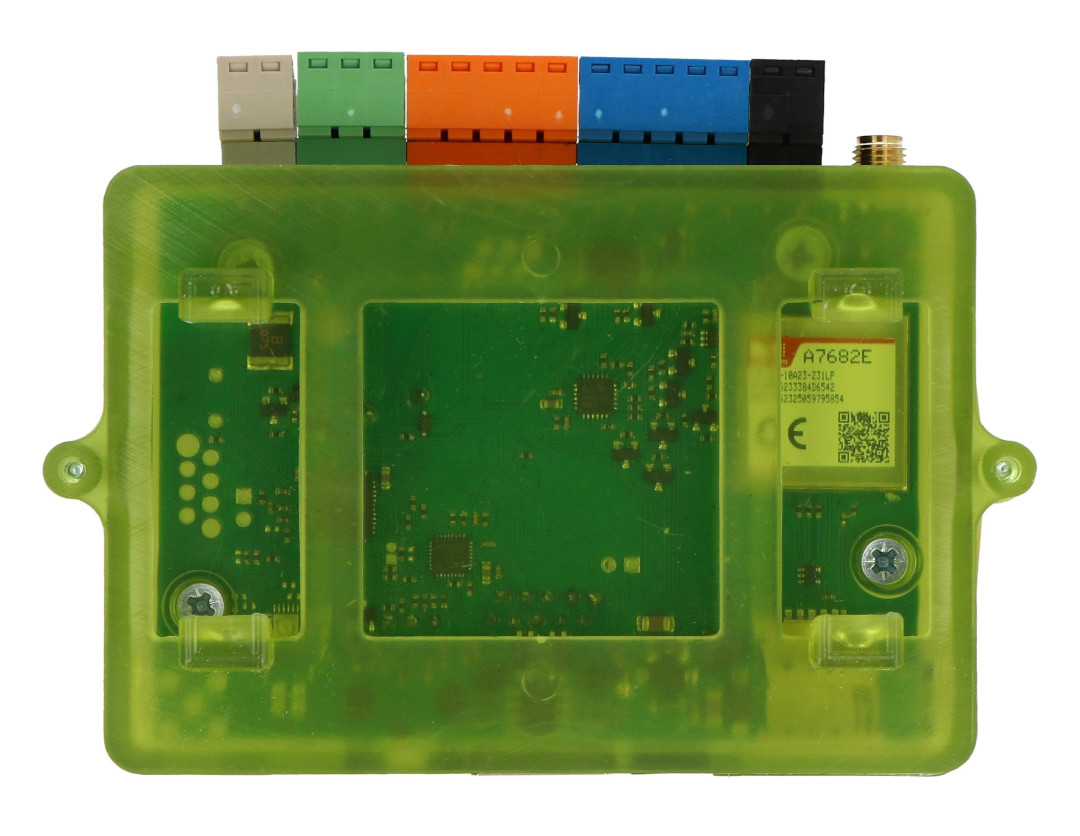

Kontroler posiada wbudowany modem LTE.
