Grove - PCA9685 - sterownik serw 16-kanałowy, 12-bitowy PWM I2C

Indeks: SEE-13511 EAN: 5904422320782

16-kanałowy generator PWM przydatny, gdy brakuje wyjść mikrokontrolera. Umożliwia m.in.: kontrolowanie serwomechanizmów, regulację prędkości silników lub zmianę jasności diod LED. Komunikuje się poprzez I2C, pracuje z napięciami 3,3 V i 5 V.

Grove - PCA9685 - sterownik serw 16-kanałowy, 12-bitowy PWM I2C
79,00 zł
64,23 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-03-20
Oczekiwanie na dostawę
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - PCA9685 - sterownik serw 16-kanałowy, 12-bitowy PWM I2C

Moduł z serii Grove wyposażony w precyzyjny, 12-bitowy generator sygnału PWM. Umożliwia sterowanie aż 16-nastoma serwomechanizmami za pomocą zewnętrznego źródła zasilania.  Do komunikacji wykorzystuje linie interfejsu I2C. Można używać tej płytki jako kontrolera LED. Płytka posiada możliwość wyboru adresów od 0x40 do 0x7f.

Główne cechy

  • 1 MHz tryb szybki plus kompatybilny z I2C-bus
  • 6 pinów umożliwia podłączenie do 62 urządzeń PCA9685 do tej samej magistrali I2C
  • Niski prąd spoczynkowy
  • Filtr szumów na wejściach SDA / SCL

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika dla Arduino.

Grove - PCA9685 - sterownik serwGrove - PCA9685 - sterownik serw 16-kanałowy, 12-bitowy PWM I2C.

Podłączenie

Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0.

Krok 1. Podłącz czerwoną diode LED do GND i P1 za pomocą podwójnych żeńskich przewodów.

Krok 2. Podłącz Grove - 16 kanałowy sterownik PWM do portu I2C osłony Grove-Base.

Krok 3. Podłącz Grove - Base Shield do Arduino.

Krok 4. Podłącz Arduino do PC za pomocą kabla USB.

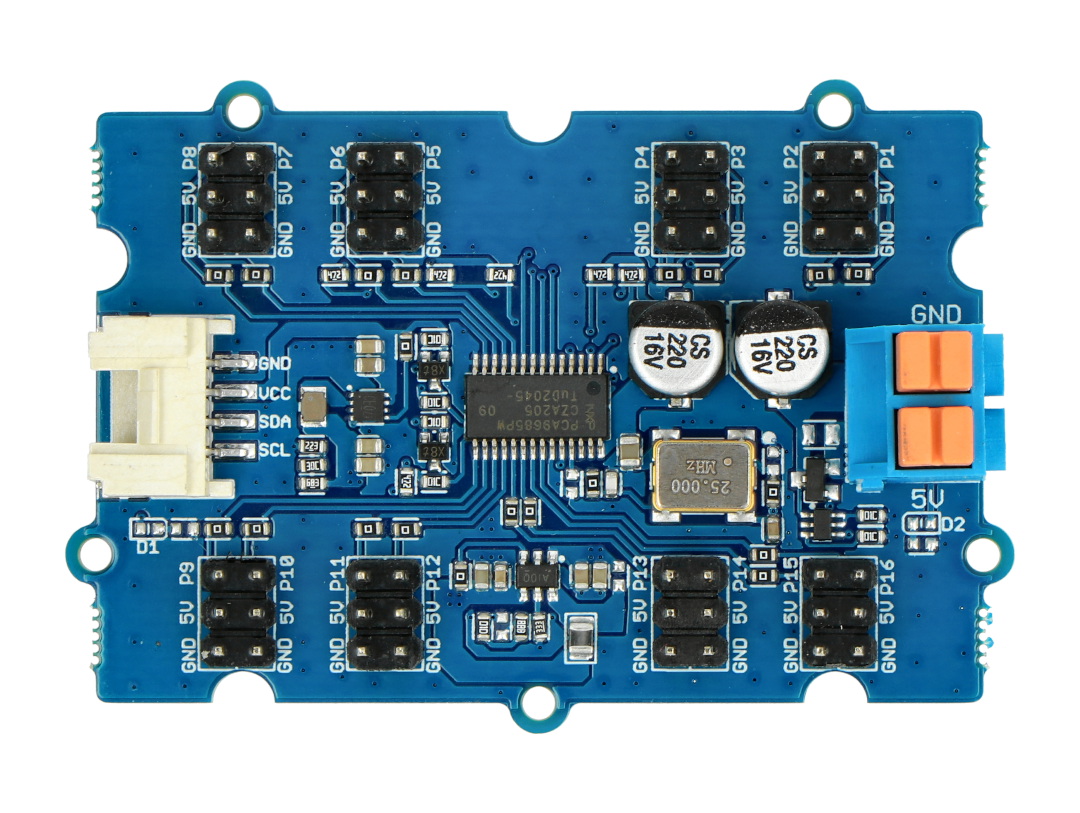

Pin Opis
GND  Masa układu.
 SCL  Linia zegarowa magistrali I2C.
 SDA  Linia danych magistrali I2C.
 VCC  Napięcie zasilania części logicznej
5V  Zasilanie sterownika 5V
I2C  dwukierunkowa magistrala
P (1-16) Serwomechanizm (1 - 16).



Specyfikacja techniczna

Atrybut Wartość

Napięcie robocze MCU

3,3 V / 5 V

Napięcie zasilania PWM

2,3 V ~ 5,5 V

Tolerancja wejścia

5,5 V

Prąd wyjściowy na pin LED

25 mA

Uziemienie

400 mA

temperatura pracy

-40 ~ 85℃

Interfejs

I2C

Zakres adresów I2C

0x40 ~ 0x7f (domyślnie)

Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Wydajność prąd źródła
Ilość kanałów 16
Moduł - typ Sterownik silników
Szerokość opakowania 9 cm
Wysokość opakowania 2.1 cm
Głębokość opakowania 13.5 cm
Masa opakowania 0.02 kg
