Opis produktu: Grove - zestaw 5 przewodów żeńsko-żeńskich 4-pin - 2mm / 50cm z zatrzaskiem
Zestaw pięciu 4-pinowych przewodów Grove. Służą do połączenia czujników Grove z płytką Base Shield v2. Długość przewodów jest równa 50 cm. Wersja z zatrzaskiem. Raster: 2 mm.
Grove - zestaw 5 przewodów żeńsko-żeńskich 4-pin - 2mm/50cm z zatrzaskiem.
Specyfikacja przewodów
- Ilość pin: 4
- Raster: 2 mm
- Typ: Grove - z zatrzaskiem
- Długość: 50 cm
- Ilość w zestawie: 5 szt.
Połączenia przewodowe w elektronice
W dobie postępującej miniaturyzacji elektroniki, możemy zaobserwować, że zachodzi zwyżkowa tendencja w poziomie skali integracji - na płytkach PCB o coraz większej liczbie warstw widać coraz więcej elementów. Co więcej, w przypadku układów scalonych mówimy o zagęszczeniu procesu fotolitograficznego, nawet do zaledwie kilku nanometrów. W praktyce, uruchamiając układ prototypowy o takich własnościach, jego testowanie i wykonywanie w nim pomiarów na poziomie pojedynczych elementów byłoby bardzo utrudnione. Warto zatem skorzystać z modułów prototypowych Grove, które można szybko pomiędzy sobą podmieniać, wykorzystując oferowany zestaw przewodów połączeniowych o rastrze wyprowadzeń wynoszącym 2mm.
Układ wyprowadzeń przewodów połączeniowych do modułów Grove

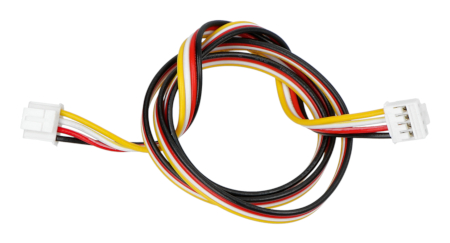

Oferowany zestaw zawiera przewody połączeniowe żeńsko-żeńskie do modułów Grove. Raster wyprowadzeń konektorów umieszczonych na obu końcach przewodów wynosi 2mm. Każdy z przewodów jest umieszczony w izolacji, której kolor odpowiada wykonywanej przez ten przewód funkcji. Żyły w izolacji żółtej i białej odpowiadają za transmisję sygnałów sterujących. Natomiast przewód czerwony i czarny odpowiadają za doprowadzenie odpowiednio napięcia zasilania pomocniczego (VCC) i masy układu (GND). Konektory po obu stronach są specjalnie ukształtowane, aby uniemożliwić ich nieprawidłowe podłączenie do modułów.
