Opis produktu: Grove - uniwersalny konektor 4-pin

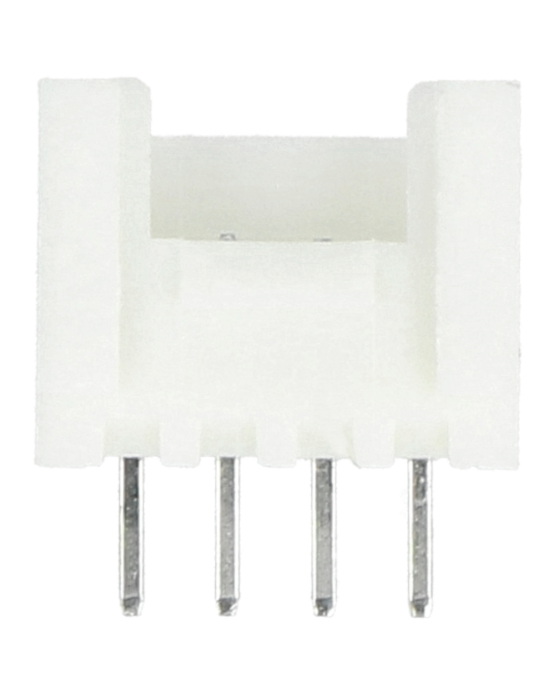

Uniwersalny 4-pinowy konektor przeznaczony do wlutowania w płytki PCB. Odstęp między pinami to 2 mm. Kompatybilny jest między innymi z przewodami serii Grove. Opakowanie zawiera 10 sztuk.
Specyfikacja technicnza konektora
- Raster: 2 mm
- Wymiary: 10 x 5 mm
- Masa: 4 g
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
Grove - uniwersalny konektor 4-pin - zastosowanie w interfejsach komunikacyjnych
Oferowany konektor Grove posiada cztery wyprowadzenia, które są przeznaczone do bezpośredniego wlutowania w płytkę PCB. Taki 4-pinowy konektor możemy wykorzystać np. w projektach opartych na Arduino lub klasycznie na samodzielnych mikrokontrolerach AVR bez wgranego bootloadera Arduino, ale zaprogramowanych np. w języku C lub Asemblerem. Przykładowo, taki konektor możemy użyć celem połączenia mikrokontrolera lub sterownika Arduino z urządzeniem współpracującym, które wykorzystuje odpowiedni, kompatybilny interfejs komunikacyjny, np. UART (Uniwersalny Asynchroniczny Odbiornik i Nadajnik). Interfejs UART wymaga podłączenia czterech wyprowadzeń, które są następujące:- VCC - napięcie zasilania (typowo 3,3V lub 5,0V);- GND - potencjał masy zasilania (0V);- RX - linia odbiornika interfejsu UART;- TX - linia nadajnika interfejsu UART.
Lutując konektor do płytki PCB, należy uważać, aby nie przegrzać padów lutowniczych, które mogą się odkleić wraz z ścieżkami, a także uważać, aby nie przegrzać i nie stopić samego konektora, z uwagi na ryzyko obsunięcia pinów.
Grove - uniwersalny konektor 4-pin - zastosowanie w układach audio
4-pinowy konektor Grove może być także użyty do wykonania połączeń pomiędzy płytkami PCB w układach audio. Przykładowo, za pomocą takiego konektora, możemy dostarczyć sygnał audio i zasilanie pomiędzy poszczególnymi stopniami wzmacniacza audio lub z karty dźwiękowej z przetwornikiem DAC do płytki przedwzmacniacza. Natomiast z uwagi na ograniczony przekrój, nie zalecamy używać oferowanego konektora w stopniach mocy wzmacniaczy audio.
