Grove - moduł z diodą LED RGB WS2813 - Seeedstudio 104020169

Indeks: SEE-15553 EAN: 5903351246873

Moduł wyposażony w diodę LED RGB z układem WS2813. Pracuje z napięciem 3,3 V oraz 5 V. Zastosowanie złącza Grove, znacznie ułatwia połączenie modułu z nakładką Base Shield dla Arduino lub Raspberry Pi.

Grove - moduł z diodą LED RGB WS2813 - Seeedstudio 104020169
21,90 zł
17,80 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Grove - moduł z diodą LED RGB WS2813 - Seeedstudio 104020169

Moduł wyposażony w diodę LED RGB z układem WS2813. Dzięki wbudowanemu sterownikowi dioda może być zaprogramowana, aby wyświetlała dany kolor z palety barw RGB. Pracuje z napięciem 3,3 V oraz 5 V. Zastosowanie złącza Grove, znacznie ułatwia połączenie modułu z nakładką Base Shield dla Arduino lub Raspberry Pi.

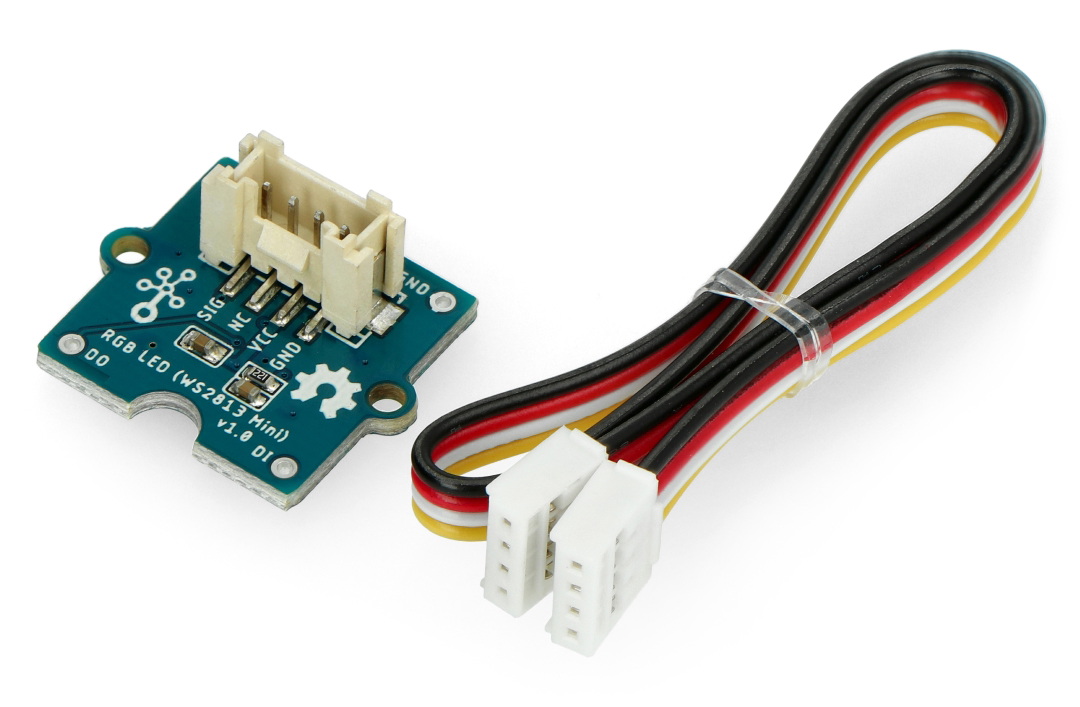

Moduł z diodą LED RGB, w zestawie również przewód GroveModuł z diodą LED RGB, w zestawie również przewód Grove.



Moduły można łączyć ze sobą kaskadowo z wykorzystaniem otworów znajdujących się na płytkach. W przypadku połączonych ze sobą kilku płytek sygnał może być podłączony do pinu DI na płytce.

Przykład połączenia kaskadowegoPrzykład połączenia kaskadowego.

Wyprowadzenia modułu

Moduł został wyposażony w 4-pinowe złącze Grove, które znacznie ułatwia połączenie z modułem głównym np. Arduino przy wykorzystaniu nakładki Base Shield.

Wyprowadzenia modułuWyprowadzenia modułu.

Główne cechy modułu LED RGB

  • 256 poziomów szarości, 256*256*256=16777216 wyświetlanych kolorów.
  • Wbudowany układ sterujący w 3535 komponentach.
  • Możliwość łączenia kaskadowego.
  • Wspiera zasilanie 3,3 V oraz 5 V.
  • Przewody z dwoma sygnałami, przerwanie jednej diody nie przerywa działania całego modułu.

Punkt przerwania

Dopóki nie zostaną uszkodzone dwie lub więcej sąsiadujących diod LED, pozostałe diody będą normalnie działać.

Specyfikacja modułu LED RGB

  • Napięcie zasilania: 3,3 V lub 5 V
  • Ilość diod: 1
  • Rodzaj diod: WS2813
  • Średni pobór prądu: 16 mA / LED
  • Ilość wyświetlanych kolorów: 16777216
  • Wymiary: 20 x 20 mm

LED barwa RGB
LED rodzaj moduł
LED cyfrowe Tak
LED - ilość diod 1
LED soczewka przezroczysta
LED długość fali RGB
Moduł - typ Dioda LED
Szerokość opakowania 5.5 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 6.5 cm
Masa opakowania 0.008 kg
