Opis produktu: Gravity - wielofunkcyjny czujnik środowiskowy - DFRobot SEN0501
Moduł czujnika środowiskowego od DFRobot składa się z czujnika temperatury i wilgotności SHTC3, czujnika ciśnienia BMP280, czujnika otoczenia VEML8511 oraz czujnika promieniowania UV ML8511. Czujnik środowiskowy wykorzystuje dwa interfejsy komunikacyjne UART i I2C. Zasilany jest napięciem od 3,3 V do 5 V. Czujnik może być wykorzystywany do tworzenia systemów monitorowania środowiska wewnątrz i na zewnątrz.
Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownika.
Gravity - wielofunkcyjny czujnik środowiskowy - DFRobot SEN0501.

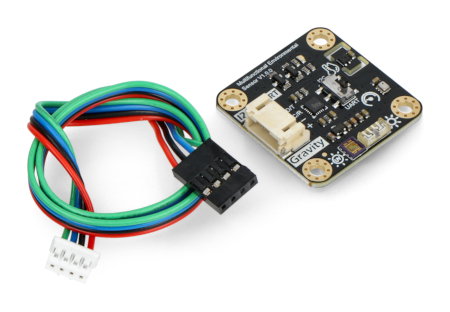

Wielofunkcyjny czujnik środowiskowy posiada w zestawie przewód połączeniowy.
Cechy czujnika środowiskowego
- Czujnik został wyposażony w złącze Gravity, które pozwala na wygodne połączenie przewodów - bez konieczności lutowania
- Wysoce zintegrowany moduł, może monitorować różne dane w tym samym czasie (temperatura, wilgotność, ciśnienie barometryczne, wysokość, natężenie promieniowania ultrafioletowego, natężenie światła otoczenia)
- Moduł gwarantuje dokładność danych dzięki odpowiednio dobranym czujnikom
Sugerowane zastosowanie
- Monitorowanie jakości powietrza w pomieszczeniach
- Element stacji pogodowej
- Wykorzystywany w projektach inteligentnego domu

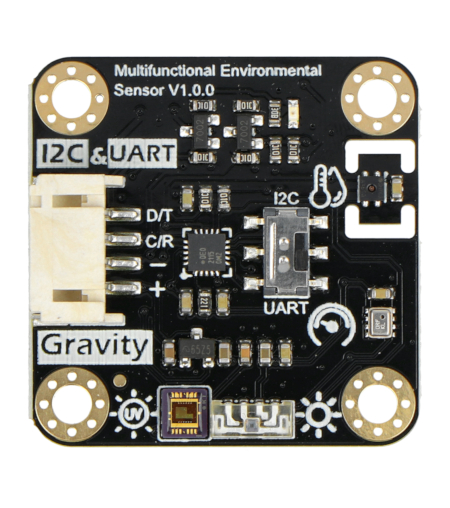

Opis wyprowadzeń i przykładowy schemat połączenia
Czujnik należy podłączyć z mikrokontrolerem według obrazka obok. Połączenie UART znajduje się z lewej strony, a połączenie I2C z prawej strony ilustracji.
- D/T: linia danych I2C SDA / UART transmisja danych
- C/R: linia zegara I2C SCL / UART odbiór danych
- "-": GND - masa
- "+": zasilanie

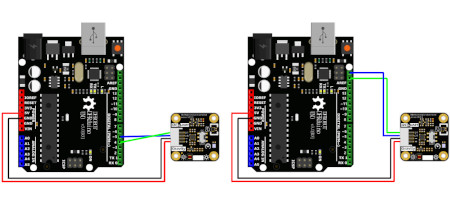

Wielofunkcyjny czujnik środowiskowy - połączenie (UART z lewej strony, I2C z prawej strony) z DFRdiuno Uno R3.

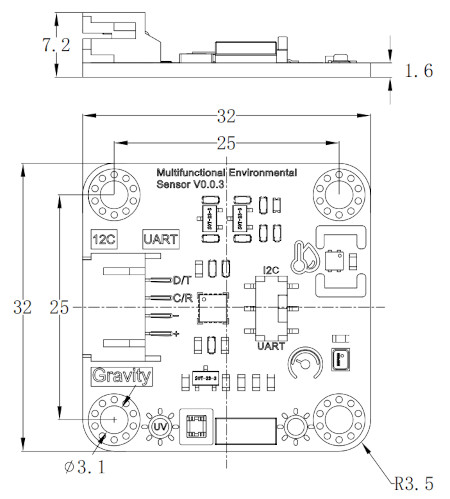

Wymiary modułu czujnika środowiskowego DFRobot.
Specyfikacja modułu czujnika środowiskowego DFRobot
- Napięcie zasilania: od 3,3 V do 5 V
- Natężenie prądu: 45 mA
- Interfejs komunikacyjny: I2C, UART
- Temperatura robocza: od -20°C do 70°C
- Wymiary modułu: 32 x 32 mm
- Rozmiar otworu montażowego: M3 (⌀ 3 mm)
- Odległość między środkami otworów montażowych: 25 mm
Zawartość zestawu
- Gravity - wielofunkcyjny czujnik środowiskowy V1.0.0
- Przewód połączeniowy 4-pin ze złączem Gravity
Czujnik ciśnienia barometrycznego
- Wbudowany układ czujnika: BMP280
- Zakres pomiaru ciśnienia barometrycznego: od 300 hPa do 1100 hPa
- Dokładność względna ciśnienia barometrycznego: ± 0,12 hPa
- Dokładność bezwzględnego ciśnienia barometrycznego: ± 1 hPa
Czujnik UV
- Wbudowany układ czujnika: ML8511
- Zakres pomiaru na promieniowanie ultrafioletowe:
- UV-A (od 320 do 400 nm)
- UV-B (od 280 do 320 nm)
- Jednostka wyjściowa promieniowania ultrafioletowego: mW/m2
Czujnik temperatury i wilgotności
- Wbudowany układ czujnika: SHT-C3
- Dokładność wilgotności względnej: ± 2% RH
- Rozdzielczość wilgotności względnej: 0,01% RH
- Zakres pomiaru wilgotności względnej: od 0% do 100% RH
- Dokładność temperatury: ± 0,2°C
- Rozdzielczość pomiaru temperatury: 0,01°C
- Zakres pomiaru temperatury: od -40°C do 125°C
Czujnik światła otoczenia
- Wbudowany układ czujnika: VEML7700
- Dokładność pomiaru oświetlenia otoczenia: 0,0036 lx/ct
- Zakres światła otoczenia: od 0 klx do 120 klx
