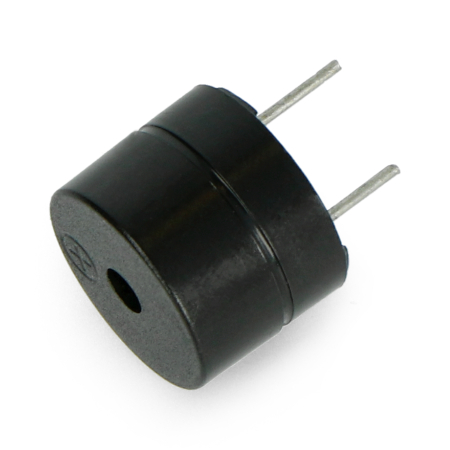

Opis produktu: Buzzer z generatorem 5 V 12 mm - THT
Buzzer z generatorem tonu ciągłego o średnicy 12 mm. Zasilany napięciem 5 V.
Specyfikacja buzzera z generatorem
- Napięcie zasilania: 5 V
- Głośności 85 dB
- Pobór prądu: maks. 30 mA
- Częstotliwość: 2,3 kHz ± 500 Hz
- Średnica: 12 mm
- Wysokość: 9.5 mm
- Raster: 7,6 mm
- Obudowa: przewlekana - THT
Szczegóły w dokumentacji.
Buzzer z generatorem 5 V 12 mm - THT.
Buzzer elektromagnetyczny - budowa i zasada działania komponentu
Buzzer z generatorem elektromagnetycznym jest przetwornikiem, który zamienia energię elektryczną prądu stałego na energię mechaniczną w postaci drgań. Kiedy do wyprowadzeń buzzera podamy napięcie stałe o wartości 5V, przez jego cewkę zacznie płynąć prąd, co będzie skutkowało powstaniem pola magnetycznego wprawiającego membranę w ruch drgający. Efektem końcowym jest monofoniczny sygnał dźwiękowy o częstotliwości podstawowej zgodnej z częstotliwością drgań membrany.
Buzzer z generatorem 5V 12mm - THT - przykładowa aplikacja

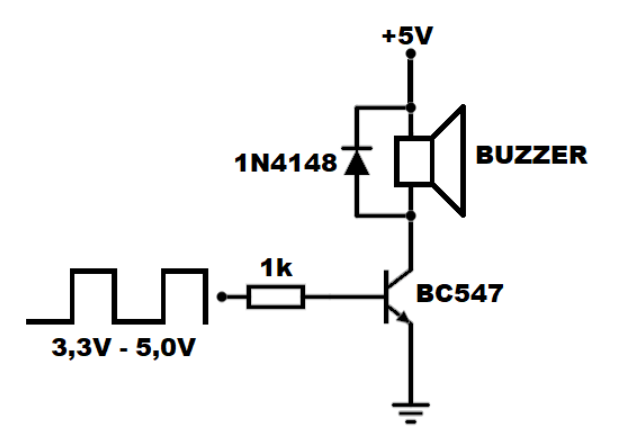

Przykładowa aplikacja buzzera z generatorem sterowanego sygnałem prostokątnym
Buzzer z generatorem 5V 12mm do montażu THT, może być wyzwalany na dwa sposoby - poprzez bezpośrednie podłączenie napięcia zasilającego na stałe, a także ze sterowaniem zewnętrznym. W przykładowym schemacie, zewnętrzny przebieg sterujący pochodzący z wyjścia mikrokontrolera lub generatora scalonego (np. NE555 lub CD4047), cyklicznie otwiera i zamyka tranzystor, który pełni rolę przełącznika. Wówczas buzzer będzie wydawał dźwięk w sposób przerywany, zgodny z częstotliwością i współczynnikiem wypełnienia przebiegu sterującego. Ponieważ buzzer jest elementem bazującym na cewce indukcyjnej, w przypadku sterowania buzzerem poprzez tranzystor zdecydowanie zalecane jest równoległe podłączenie diody (katodą do potencjału napięcia zasilania) w celu ochrony tranzystora sterującego przed przepięciami powstającymi podczas wyłączania prądu płynącego przez buzzer.
