DFRobot Relay Shield - przekaźniki dla Arduino v2.1

Indeks: DFR-02731 EAN: 6959420901531

Nakładka z czterema przekaźnikami, które można kontrolować bezpośrednio z Arduino poprzez wyprowadzenia cyfrowe. Dodatkowo na płytce znajduje się gniazdo do podłączenia modułu komunikacji bezprzewodowej XBee.

DFRobot Relay Shield - przekaźniki dla Arduino v2.1
77,90 zł
63,33 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot Relay Shield - przekaźniki dla Arduino v2.1

Nakładka z czterema przekaźnikami HJR4102, które można kontrolować bezpośrednio z Arduino poprzez wyprowadzenia cyfrowe. Dodatkowo na płytce znajduje się gniazdo do podłączenia modułu komunikacji bezprzewodowej XBee.

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika z przykładowym kodem dla użytkowników Arduino.

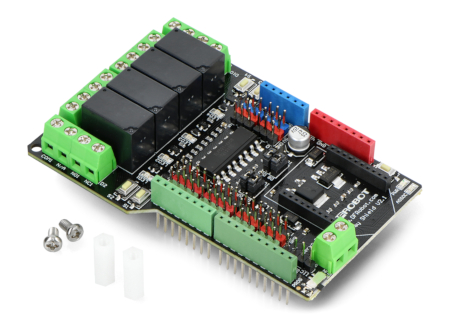

Relay Shield - moduł przekaźników dla Arduino
DFRobot Relay Shield - przekaźniki dla Arduino v2.1.
Relay Shield - moduł przekaźników dla Arduino - schemat wyprowadzeń

Rozmieszczenie elementów na płytce.

Specyfikacja DFRobot Relay Shield v2.1

  • 4 przekaźniki o parametrach:
    • Prąd zmienny: AC 240 V / 5 A
    • Prąd stały: DC 60 V / 5 A
    • Napięcie pracy cewki: 9 V
  • Napięcie pracy wyprowadzeń logicznych: 5 V (pobierane z Arduino)
  • Cztery przyciski do dyspozycji użytkownika
  • Diody pokazujące stan przekaźników
  • Gniazdo do bezpośredniego podłączenia modułu komunikacji bezprzewodowej XBee
  • Wyprowadzany przycisk RESET Arduino
  • Wyprowadzane piny Arduino - cyfrowe (13 pinów) i analogowe (6 pinów)
  • Możliwość wyboru wyprowadzeń Arduino, domyślnie są to piny 2 ,7 ,8 ,10
  • Trwałość: elektrycznie 100 000 operacji, mechanicznie 10 000 000 operacji
  • Temperatura pracy: od -30°C t do +85°C
  • Wymiary płytki: 95 x 65 mm

Podłączenie

Oprócz przekaźników płytka posiada wyprowadzone pozostałe piny Arduino, przycisk RESET, złącze zasilające oraz gniazdo dla modułu komunikacji bezprzewodowej XBee. Szczegółowy rozkład elementów znajduje się na rysunku poniżej.

Przykładowy program, który załącza poszczególny przekaźnik poprzez wpisanie numeru 1, 2, 3 lub 4 w monitorze szeregowym środowiska Arduino można pobrać z tego adresu. Tabela zamieszczona poniżej przedstawia opis pinów sterujących poszczególnymi przekaźnikami.

Przekaźnik Pin Arduino
Przekaźnik 1 (COM1) D1
Przekaźnik 2 (COM2) D7
Przekaźnik 3 (COM3) D8
Przekaźnik 4  (COM3) D10
Szerokość opakowania 9 cm
Wysokość opakowania 10.5 cm
Głębokość opakowania 3 cm
Masa opakowania 0.08 kg
