Opis produktu: Dwustronny moduł z gniazdem USB typu C - złącze do płytki stykowej - Adafruit 5993
Dwustronny moduł od firmy Adafruit to idealne rozwiązanie dla twórców chcących wprowadzić złącze USB typu C do swoich projektów. Dzięki symetrycznej i odwracalnej konstrukcji, USB typu C eliminuje problem niewłaściwego podłączania kabla. Moduł wyposażony jest w dwa rezystory 5,1 kΩ na pinach CC, które informują port nadrzędny o konieczności dostarczenia napięcia 5 V i do 1,5 A prądu. W zależności od możliwości źródła zasilania, moduł może dostarczyć odpowiednią moc do Twojego projektu. Dodatkowo, dzięki pionowej orientacji złącza, moduł zajmuje mniej miejsca na płytce prototypowej, co ułatwia integrację w kompaktowych projektach.
Dwustronny moduł z gniazdem USB typu C - złącze do płytki stykowej - Adafruit 5993.
Dwustronny moduł od firmy Adafruit to idealne rozwiązanie dla twórców chcących wprowadzić złącze USB typu C do swoich projektów.Cechy szczególne
- Symetryczne i odwracalne złącze USB typu C ułatwiające podłączanie
- Konfiguracja pinów zgodna z USB 2.0 dla łatwej integracji
- Rezystory 5,1 kΩ na pinach CC wskazujące na dostarczanie 5 V i do 1,5 A prądu
- Kompaktowa, pionowa konstrukcja oszczędzająca miejsce na płytce prototypowej
- Dwa identyczne złącza goldpin umożliwiające stabilne umieszczenie na płytce stykowej
- Cztery otwory montażowe do łatwego przymocowania w obudowie

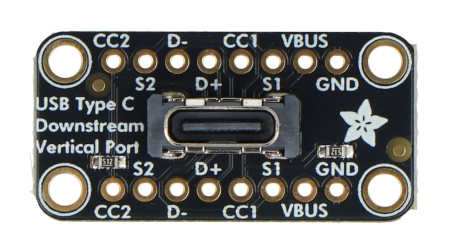

Moduł posiada następujące wyprowadzenia
| Nazwa |
Opis |
| VBUS |
Zasilanie magistrali |
| GND |
Masa układu |
| D+ D- | Linie różnicowe transmisji danych USB |
| CC 1 i 2 |
Piny konfiguracyjne |
| SBU 1 i 2 |
Piny dodatkowe |
Specyfikacja techniczna modułu
- Typ złącza: USB typu C
- Liczba pinów: 16
- Raster pinów: 2,54 mm
- Napięcie zasilania: 5 V
- Maksymalny prąd: do 1,5 A (w zależności od źródła zasilania)
- Kompatybilność: standard USB 2.0
- Wymiary: 30,5 x 15,2 x 11,1 mm
- Masa: 2,2 g

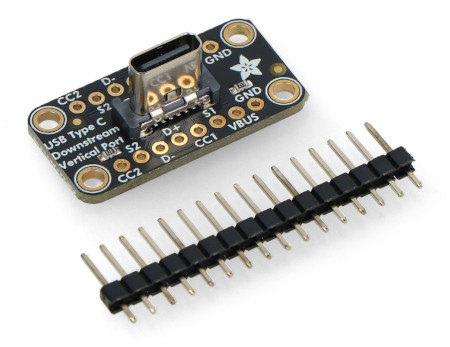

Zawartość zestawu
- Dwustronny moduł z gniazdem USB typu C
- Dwa złącza goldpin do montażu na płytce stykowej
Dzięki pionowej orientacji złącza, moduł zajmuje mniej miejsca na płytce prototypowej, co ułatwia integrację w kompaktowych projektach.
