Opis produktu: Nvidia Jetson IO Base-A V2 - płytka rozszerzeń do Nvidia Jeston Nano - Waveshare 21650
Płytka Jetson IO Base-A V2 przeznaczona została do pracy z modułem Nvidia Jetson Nano. Na płytce znaleźć można port Ethernet Gigabit, 4x USB 3.0, HDMI, DisplayPort, GPIO, I2C, I2S, SPI, UART, 2x złącza kamery oraz slot kart microSD. Wersja V2 posiada dodatkowo przycisk PWR, który odpowiada za sterowanie zasilania. Nvidia Jetson Nano montowany jest w rozszerzeniu poprzez dedykowane złącze SODIMM. Na płytce można znaleźć również slot M.2 key E, do którego można podłączyć np. moduł WiFi. Moduł Nvidia Jetson Nano oparty został na czterordzeniowym ARM Cortex A57 o taktowaniu 1,43 GHz oraz procesorze graficznym Nvidia Maxwell z 128 rdzeniami CUDA. Jetson Nano posiada 4 GB pamięci RAM DDR4 - moduł Nvidia należy nabyć osobno.
Zestaw nie zawiera modułu Nvidia Jetson Nano, należy go nabyć osobno.

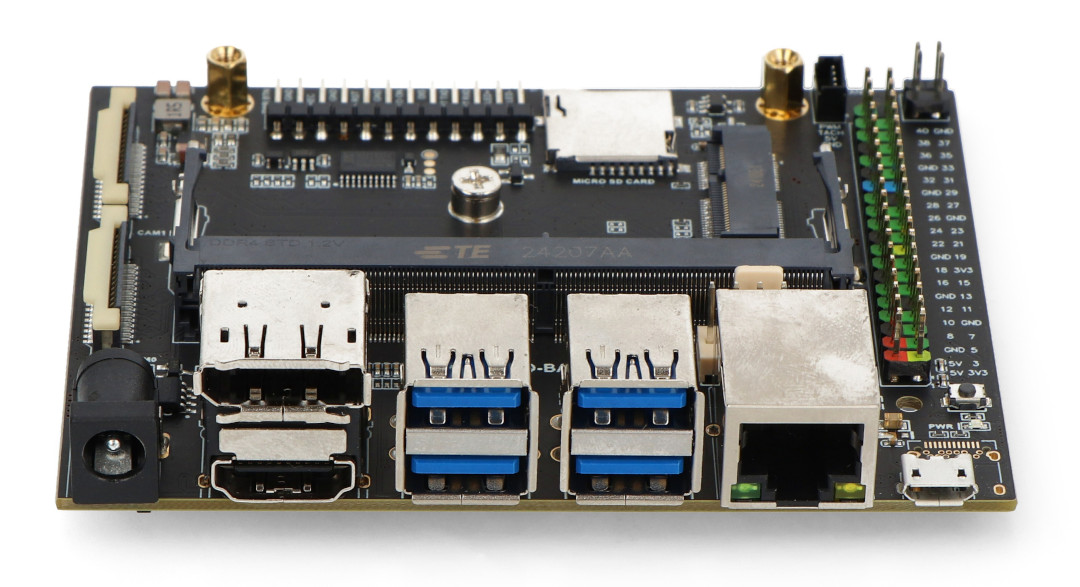

Płytka rozszerzeń do Nvidia Jetson Nano.

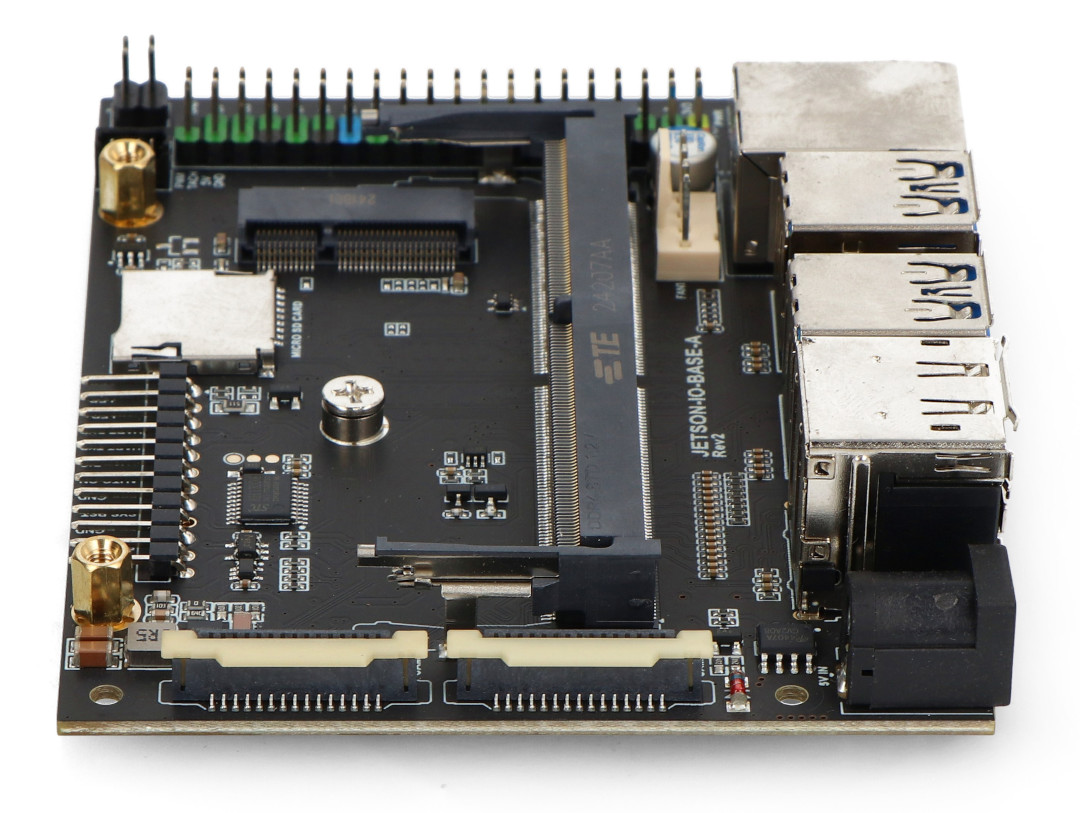

Moduł wyposażony w dwa złącza kamer CSI.Przeznaczenie minikomputera Nvidia Jetson Nano
Nvidia Jetson Nano jest bardzo wydajnym minikomputerem stworzonym z myślą o wdrażaniu sztucznej inteligencji do wszelkiego rodzaju aplikacji. Urządzenie pozwala na uruchamianie wielu sieci neuronowych w aplikacjach wykonujących operacje z zakresu klasyfikacji obrazu, wykrywania i segmentacji obiektów oraz przetwarzania poleceń głosowych. Jetson Nano znajdzie rozwiązanie w aplikacjach związanych z automatyką, robotyką oraz sztuczną inteligencją.
Rozkład elementów na płytce Nvidia Jetson IO Base-A V2
- Gniazdo SODIMM do podłączenia modułu Nvidia Jetson Nano
- Slot kart pamięci microSD
- Złącze M.2 key E
- Złącze wentylatora 1,25 mm
- Piny PoE (moduł PoE nie wchodzi w skład zestawu)
- Wyprowadzenia GPIO 40-pin
- Złącze wentylatora 2,54 mm
- Port microUSB do zasilania płytki napięciem 5 V lub do przesyłania danych
- Port Gigabit Ethernet 10 / 100 / 1000 Base-T
- 4x port USB 3.0
- Port HDMI
- Złącze DisplayPort
- Gniazdo zasilania DC 5,5 / 2,1 mm
- 2x złącze kamery MIPI CSI
- Wielofunkcyjne złącze 12 pin
- Przycisk PWR (sterowanie włączaniem/wyłączaniem zasilania)
Rozkład elementów na płytce.

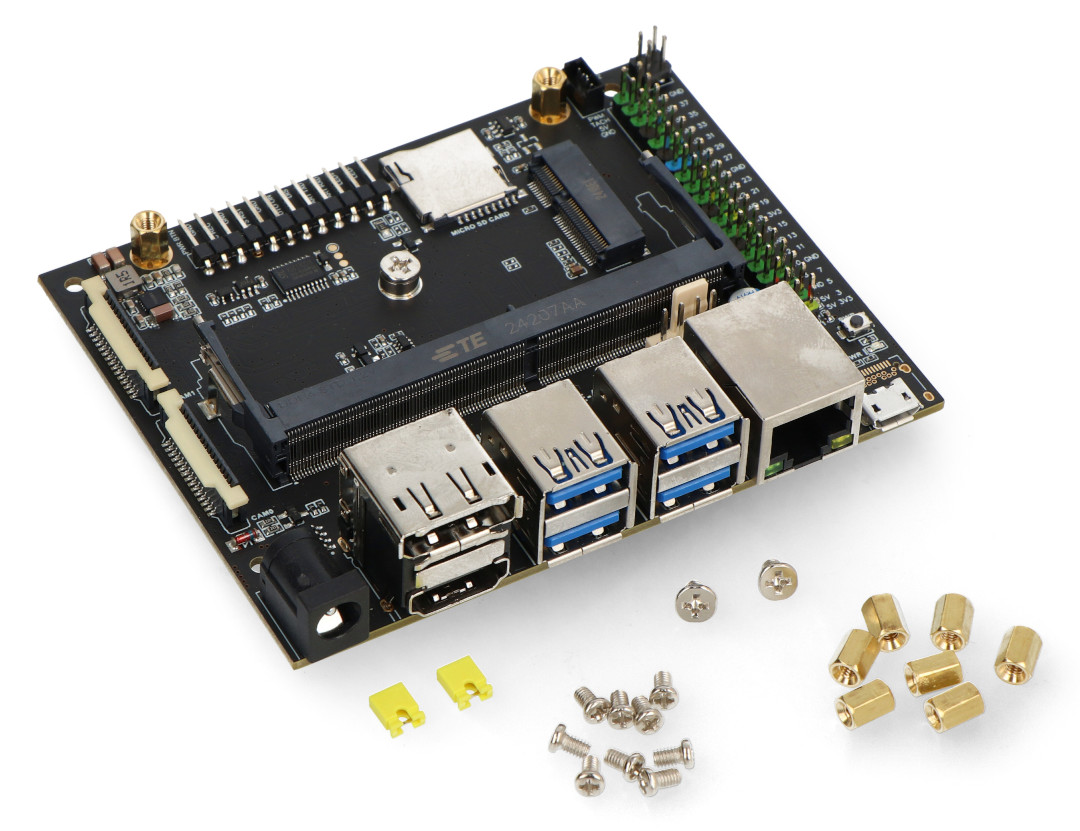

Zawartość zestawu.Specyfikacja modułu Nvidia Jetson IO Base-A V2
- Typ: płytka rozszerzeń
- Przeznaczenie: do Nvidia Jetson Nano
- Złącze: 260-pin
- Interfejsy:
- microUSB
- Gigabit Ethernet
- 4x USB 3.0
- M.2 key E
- HDMI
- DispayPort
- Złącze zasilania: DC 5,5 / 2,1 mm
- Wymiary: 100 x 80 x 29 mm
Zawartość zestawu
- Nvidia Jetson IO Base-A V2 - płytka rozszerzeń do Nvidia Jeston Nano - Waveshare 21650
- Komplet śrubek i dystansów oraz zworek
