Opis produktu: Korad KWR103 60 V 15 A
Zasilacz laboratoryjny pozwalający na regulację napięcia w zakresie od 0 do 60 V i natężenia prądu w zakresie od 0 do 15 A. Jednokanałowy KWR103 charakteryzuje się wysokim współczynnikiem rozdzielczości prądu: 1 mV / 1 mA oraz niskimi wartościami tętnienia na wyjściu.
Korad KWR103 - charakterystyka narastania napięcia w czasie.
Korad KWR103 - charakterystyka zmian napięcia w czasie, zapętlona.
Urządzenie umożliwia zapamiętanie maksymalnie pięciu ustawień działania, które można przyporządkować do jednego z przycisków znajdujących się na frontowej części obudowy. Zasilacz ma niewielkie rozmiary i nie wytwarza nadmiernego hałasu w czasie pracy.

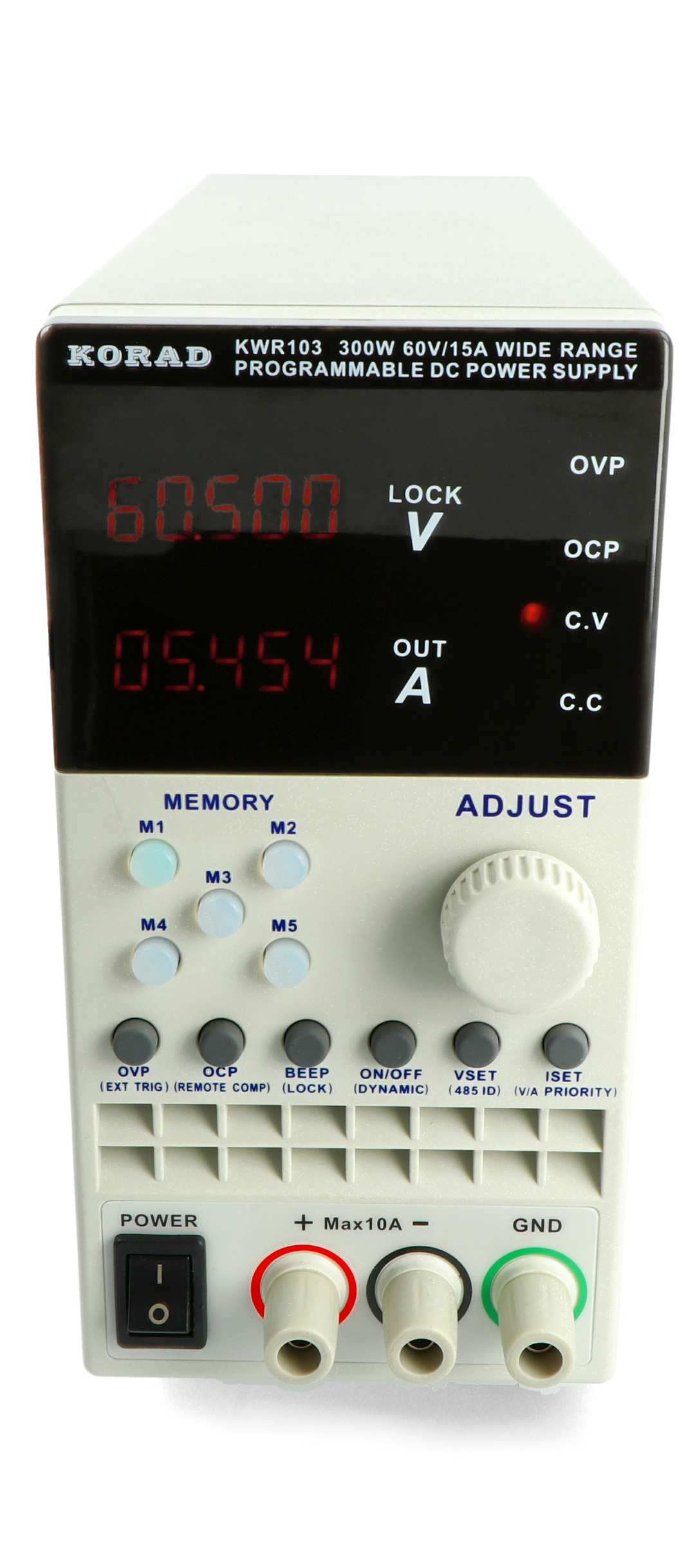

Korad KWR103. W ofercie dostępne również inne zasilacze laboratoryjne.
Zabezpieczenia zastosowane w KWR103:
- OVP - zabezpieczenie przeciwprzepięciowe
- OCP - zabezpieczenie przeciwprzeciążeniowe
- OVT - ochrona przed nadmierna temperaturą
Zasilacz umożliwia komunikację z innymi urządzeniami poprzez interfejsy
- LAN
- USB
- RS232

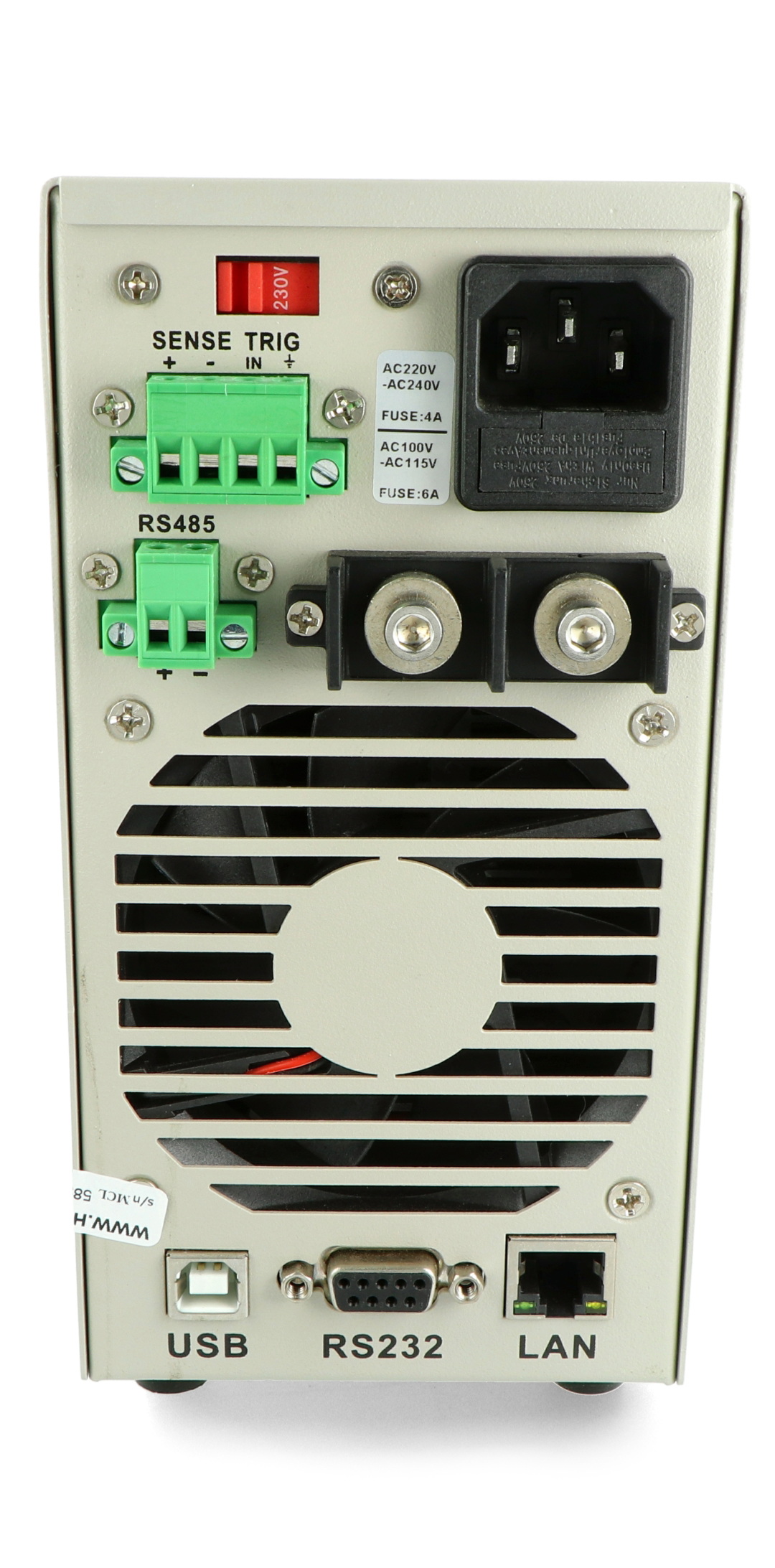

Złącza komunikacyjne Korad KWR103.
Kompatybilny z LabVIEV
Zasilacz współpracuje z oprogramowaniem LabVIEV. Sterowanie KWR103 może odbywać się za pomocą przedniego panelu urządzenia lub za pośrednictwem oprogramowania.
Obsługa zasilacza za pomoca LabVIEV.
Specyfikacja Korad KWR103
- Zakres napięć: od 0 do 60 V
- Zakres natężenia prądu: od 0 do 15 A
- Moc: 300 W
- Tryby pracy:
- C. V. - stałe napięcie na wyjściu
- C. C. - stały prąd obciążenia
- Regulacja obciążenia:
- Napięcie: < 0,01% + 1 mV
- Natężenie: < 0,1% + 3 mA
- Regulacja linii
- Napięcie: < 0,01% + 3 mV
- Natężenie: < 0,1% + 3 mA
- Regulacja ustawień:
- Napięcie: 1 mV
- Natężenie: 1 mA
- Rozdzielczość odczytu:
- Napięcie: 1 mV
- Natężenie: 1 mA
- Dokładność pracy (w temp. 25°C +/- 5°C):
- Napięcia: < 0,5% + 5 mV
- Natężenia: < 0,5% + 3 mA
- Szumy:
- Napięcie: <1 mVrms
- Natężenie: < 5 mArms
- Czas narastania napiecia:
- Narastania napięcia: < 50 ms
- Spadku napięcia: < 50 ms
- Masa: 2,2 kg
- Wymiary: 87 x 175 x 290 mm

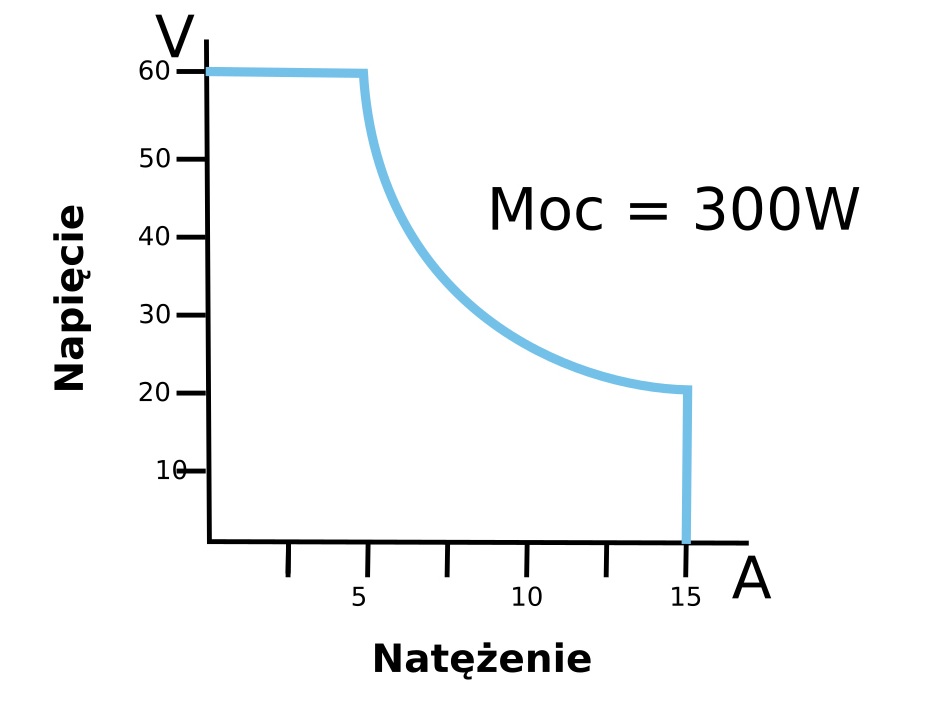

Zakres pracy zasilacza.
Zawartość zestawu zasilacza
-
Korad KWR103
- Przewód zasilania
- Przewód USB
- Przewód RS232
- Instrukcja obsługi

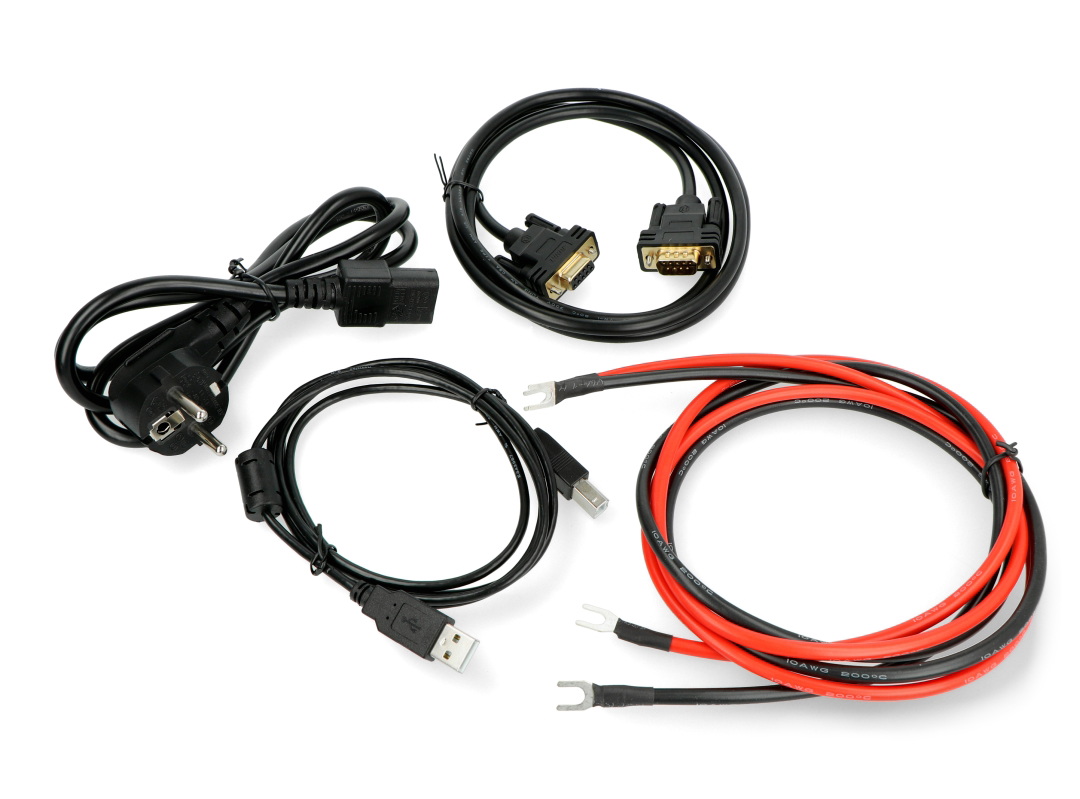

Przewody dołączone do zestawu zasilacza.
Doskonały zasilacz do prototypowania wzmacniaczy audio
Nierzadko podczas prototypowania urządzeń elektronicznych okazuje się, że do ich działania konieczne jest podłączenie źródła zasilania o odpowiednio wysokiej wydajności. Dotyczy to m.in. tranzystorowych wzmacniaczy audio, a w szczególności ich stopni mocy, zwykle zbudowanych w topologii push-pull. Dzięki odpowiednio zaprojektowanej konstrukcji układu regulacji prądu i napięcia, zasilacz laboratoryjny Korad KWR103 umożliwia testowanie wzmacniaczy audio o mocy RMS do 300W pod obciążeniem z wysoką stabilnością parametrów zasilania.
Skuteczne zabezpieczenia chroniące przed uszkodzeniem zasilacza i testowanego urządzenia
Nawet jeśli budowany przez nas prototyp urządzenia elektronicznego znakomicie sprawdza się na poziomie symulacji komputerowej, to zawsze podczas jego rzeczywistej realizacji zachodzi ryzyko wystąpienia błędu montażowego lub uruchomieniowego, który może skutkować częściowym lub całkowitym jego uszkodzeniem. Korzystając z zasilacza laboratoryjnego Korad KWR103, który jest wyposażony w regulację ograniczenia prądowego i napięciowego, ryzyko uszkodzenia podczas uruchamiania prototypu jest zredukowane do minimum.
