Opis produktu: Wentylator 12 V 80 x 80 x 25 mm 3 przewody
Wentylator o napięciu wejściowym 12 V i wymiarach 80 x 80 x 25 mm.
Przedmiotem sprzedaży jest wentylator, w naszej ofercie znajdziesz również kompatybilne osłony.
Specyfikacja wentylatora 12 V z 3 przewodami
- Napięcie wejściowe: 12 V
- Natężenie prądu: 300 mA
- Moc wejściowa: 2,4 W
- Nominalna prędkość obrotów: 3000 obr/min
- Generowany poziom dźwięku: 32 dB
- Wymiary: 80 x 80 x 25 mm
- Masa: 60 g
- Wyprowadzenie - 3 przewody:
- czarny - masa
- czerwony - zasilanie (do 12 V)
- żółty - pomiar prędkości kątowej (aby dokonać pomiaru należy podpiąć rezystor podciągający do napięcia zasilania np. 10 kΩ)
- Długość przewodu: ok. 27 cm
Wentylator 12V 80x80x25mm 3 przewody Sklep Botland
Duży wentylator montażowy, zasilany napięciem stałym 12V i wykonany w obudowie o wymiarach 80x80x25 mm. 3 przewody umożliwiają podłączenie zasilania oraz sygnału sprzężenia zwrotnego:
- przewód czerwony – „plus zasilania”, należy połączyć z dodatnim biegunem zasilacza 12 V DC o wydajności minimum 300 mA (zalecamy jednak zachowanie pewnego marginesu bezpieczeństwa, np. 500 mA),
- przewód czarny – masa (należy połączyć z masą zasilacza, czyli „minusem”),
- przewód żółty – impulsowe wyjście, informujące zewnętrzny sterownik (np. mikrokontroler) o rzeczywistej prędkości obrotowej wentylatora. Przechwytywanie impulsów jest możliwe po podciągnięciu linii do dodatniej szyny zasilania o napięciu zgodnym z napięciem logiki sterującej, np. +5 V. Zalecana wartość rezystora to 10 kΩ).
Wentylatory montażowe – zasady montażu i użytkowania
Wentylatory montażowe należy instalować w odpowiednio przygotowanych otworach obudowy – klasyczny wzór obejmuje duży, centralnie położony otwór o średnicy odpowiadającej rozmiarom kanału wentylatora oraz cztery małe otwory montażowe (w tym przypadku o średnicy 4...4.5 mm), rozmieszczone symetrycznie w wierzchołkach kwadratu (dla wentylatorów 80x80 mm bok kwadratu ma długość równą 71.5 mm).

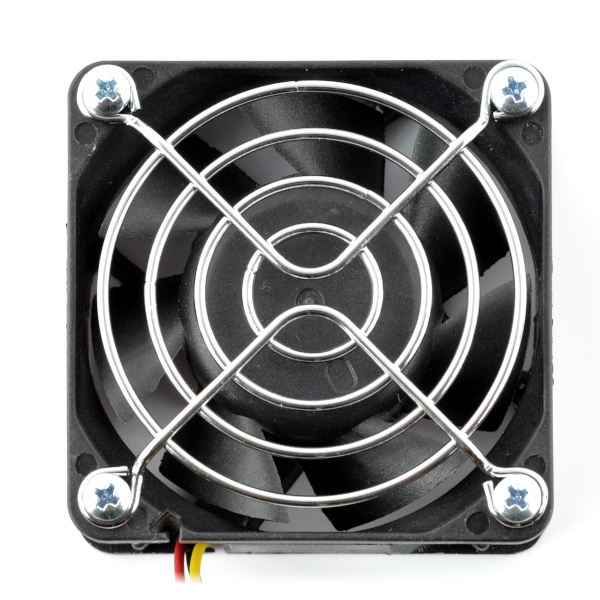

Wentylator zawsze powinien zostać zabezpieczony od zewnątrz za pomocą „grilla” (drucianej lub tworzywowej osłony), która zarówno zabezpieczy sam wentylator, jak i uchroni użytkowników przed rozcięciem skóry w wyniku przypadkowego kontaktu opuszki palca z wirującymi łopatkami wiatraka.
|
