Opis produktu: Przetwornica regulowana step-up/step-down MC34063
Przetwornica DC-DC typu step-up/step-down (obniżająca lub podwyższająca napięcie). Zasilanie: 3,0 V-40 V. Maksymalny prąd 1,5 A. Obudowa DIP08. Napięcie wyjściowe regulowane. Produkt sprzedawany po 5 sztuk.
Projekt PCB
Podczas projektowania PCB należy zwrócić szczególną uwagę na doprowadzenia masy do układu. Ścieżki powinny być grube. Kondensatory możliwie jak najbliżej pinów przetwornicy. W dokumentacji producent sugeruje w jaki sposób należy rozmieścić elementy.

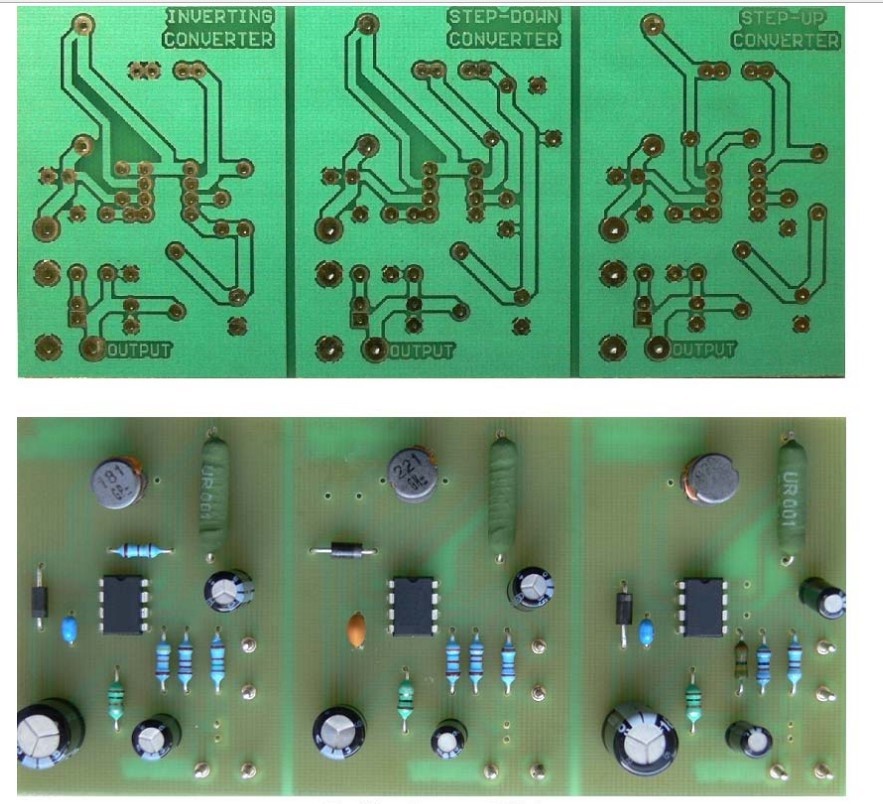

Przykładowy projekt PCB.
Specyfikacja przetwornicy
- Napięcia zasilania: 3,0 V do 40 V
- Napięcie wyjściowe regulowane
- Maksymalny prąd wyjściowy: 1,5 A
- Częstotliwość przełączania: do 100 kHz
Szczegóły w dokumentacji.
