Układ logiczny CD4049 - 6x NOT

Indeks: UCC-07447 EAN: 5904422335779

Układ logiczny 6 x bramka NOT o napięciu pracy od 0 V do 20 V, w obudowie przewlekanej DIP 16.

Układ logiczny CD4049 - 6x NOT
2,90 zł
2,36 zł netto
Producent: OEM

Opis produktu: Układ logiczny CD4049 - 6x NOT

Układ logiczny 6 x bramka NOT o napięciu pracy od 0 V do 20 V, w obudowie przewlekanej DIP 16.

Specyfikacja układu logicznego CD4049

  • Napięcie pracy: od 0 V do 20 V
  • 6 x bramka NOT
  • Liczba wejść: 2
  • Obudowa: DIP 16

Szczegóły w dokumentacji.

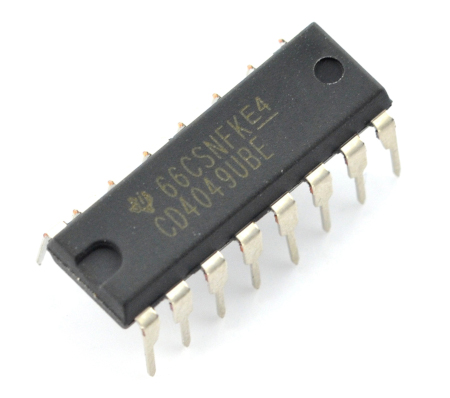

Układ logiczny CD4049Układ logiczny 6x NOT - CD4049.

Układ logiczny CD4049 należy do obszernej rodziny CMOS 4000 – popularnych, uniwersalnych układów cyfrowych przeznaczonych do realizacji rozmaitych funkcji logicznych. Rodzina ta cechuje się szerokim zakresem napięć zasilania, niewielkim prądem wejść oraz stosunkowo wysoką obciążalnością wyjść.

Pomimo intensywnej ekspansji mikrokontrolerów, proste układy cyfrowe zdołały utrzymać swoją pozycję we współczesnej elektronice. W wielu urządzeniach nadal zachodzi bowiem potrzeba realizacji rozmaitych funkcji logicznych, zwłaszcza w obwodach peryferyjnych, w których zastosowanie procesora byłoby nieopłacalne lub z jakichś względów niemożliwe.

Charakterystyka układu CD4049

Oferowany przez nas układ CD4049 zawiera w swojej strukturze sześć identycznych inwerterów (negatorów), czyli prostych bramek logicznych, realizujących funkcję odwracania stanu wejściowego. Innymi słowy, jeżeli na wejściu danego negatora znajduje się stan niski (napięcie bliskie 0 V), to na jego wyjściu pojawi się stan przeciwny, czyli wysoki (zbliżony do napięcia zasilania, np. 3,3 V lub 5 V). Jeżeli natomiast na wejściu pojawi się stan wysoki, to napięcie na wyjściu spadnie do zera (stan niski).

Negatory są niezbędnym elementem w urządzeniach, w których zachodzi potrzeba dopasowania sposobu pracy wyjść (lub wejść) do innych układów. Przykładowo, jeżeli mamy włączyć tranzystor NPN lub MOSFET N za pomocą przycisku podłączonego z jednej strony do masy, a z drugiej do rezystora podciągającego, to najprostszym sposobem na realizację takiej funkcji będzie właśnie zastosowanie gotowych inwerterów scalonych. Naciśnięcie przycisku spowoduje zmianę stanu na wejściu negatora z wysokiego na niski (H→ L), zatem jego wyjście zareaguje odwrotnie (L→H), co spowoduje wysterowanie tranzystora i włączenie go.

Szerokość opakowania 6 cm
Wysokość opakowania 0.4 cm
Głębokość opakowania 4 cm
Masa opakowania 0.0016 kg
