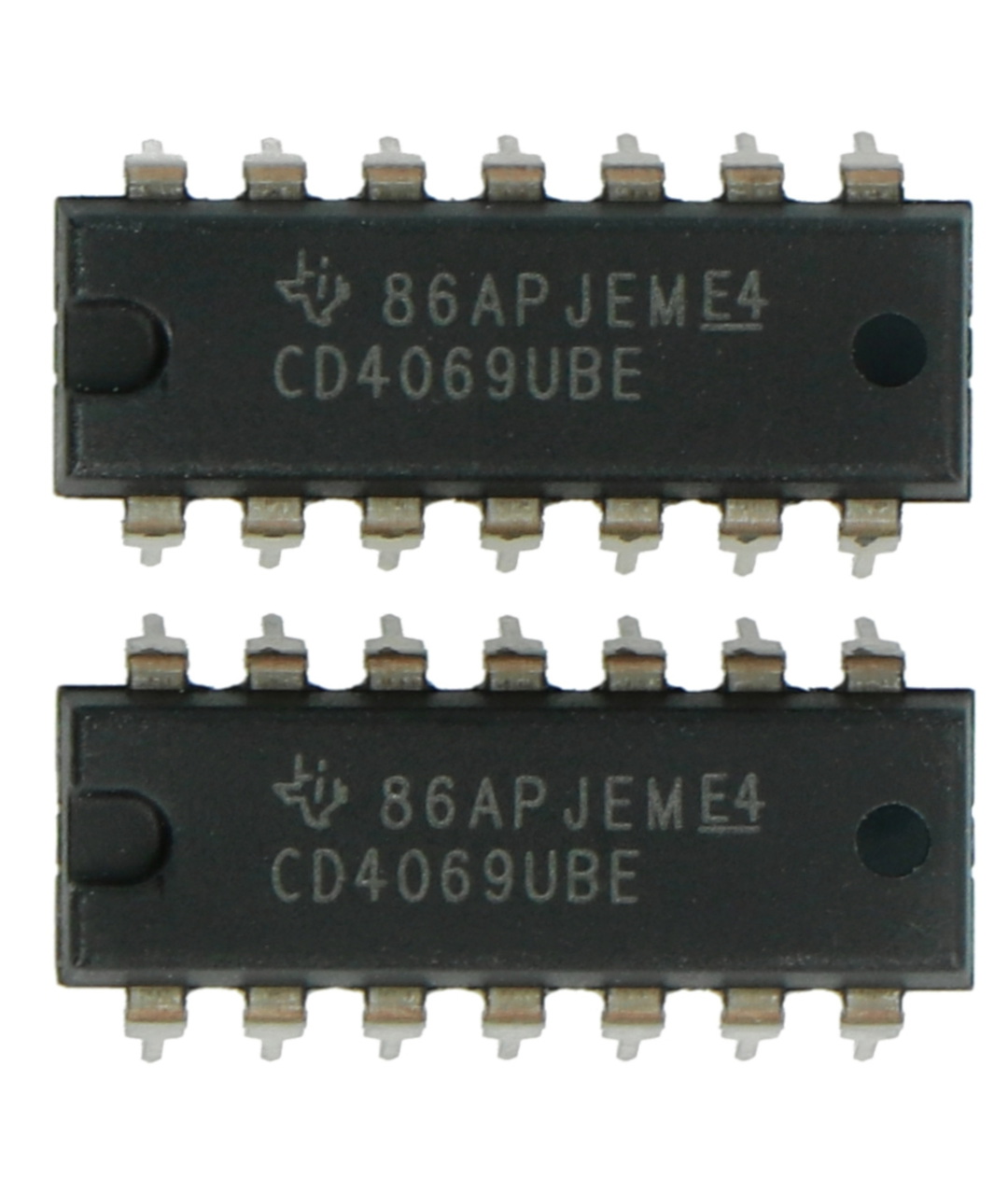

Układ logiczny CD4069UBE - 6x inwerter - 2szt.

Indeks: UCC-07284 EAN: 5904422308360

Układ logiczny 6 x inwerter o napięciu pracy od 3 V do 18 V, w obudowie przewlekanej DIP 14. Cena za 2 szt.

Układ logiczny CD4069UBE - 6x inwerter - 2szt.
8,90 zł
7,24 zł netto

Opis produktu: Układ logiczny CD4069UBE - 6x inwerter - 2szt.

Układ logiczny 6 x inwerter o napięciu pracy od 3 V do 18 V, w obudowie przewlekanej DIP 14. Cena za 2 szt.

Elementy sprzedawane w pakiecie po 2 szt.

Specyfikacja układu logicznego

  • Napięcie pracy: od 3 V do 18 V
  • 6 x inwerter INV
  • Obudowa: DIP 14


Szczegóły w dokumentacji.

Układ logiczny inwerterUkład logiczny 6x inwerter.

Układ logiczny CD4069UBE zawiera w swojej strukturze sześć negatorów, przeznaczonych do zasilania napięciem w zakresie od 3 do 18 V. Inwertery są niebuforowane co oznacza, że każdy składa się zaledwie z dwóch komplementarnych tranzystorów MOSFET w topologii push-pull, z połączonymi razem bramkami.

Taka prosta budowa umożliwia stosowanie CD4069 w układach, które nie byłyby możliwe do zrealizowania z użyciem bardziej rozbudowanych inwerterów – nie wszyscy wiedzą, że sprzężenie wejścia danej bramki logicznej z jej wyjściem za pomocą rezystora (rzędu 10 MΩ) pozwala na zbudowanie… bardzo czułego wzmacniacza!

Parametry układu CD4069UBE

Wejścia układu CD4069UBE pobierają prąd na poziomie zaledwie 1 mikroampera – nieporównanie mniej, niż dawne układy cyfrowe z serii TTL. Znikomy jest także statyczny pobór prądu – w temperaturze pokojowej wynosi on zaledwie 10 nA. Pojemność pasożytnicza wejść układu wynosi 10..15 pF.

Czas narastania i opadania sygnału na wyjściu każdego z inwerterów wynosi około 30 ns, zaś czas propagacji nie przekracza 110 ns przy zasilaniu napięciem 5 V. Dopuszczalne odchyłki napięcia wejściowego od szyn zasilania wynoszą 1 V (jako stan niski są interpretowane napięcia 0-1 V, zaś jako stan wysoki – 4-5 V), co – przy uwzględnieniu maksymalnego napięcia wyjściowego w stanie niskim oraz minimalnego w stanie wysokim- daje szeroki margines zakłóceń równy aż 950 mV. Należy mieć na uwadze, że wyjścia inwerterów CD4069 mają dość małą obciążalność i nie powinny pracować z prądem przekraczającym 1 mA.

Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.001 kg
