Opis produktu: Shelly 1PM Gen4 - przekaźnik AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth / ZigBee / Matter 16 A - pomiar energii - aplikacja Android / iOS
Shelly 1PM Gen4 to nowoczesny moduł inteligentnego domu, który łączy w sobie funkcje przekaźnika i miernika energii elektrycznej. Dzięki obsłudze wielu protokołów komunikacyjnych, takich jak WiFi, ZigBee, Bluetooth i Matter, zapewnia szeroką kompatybilność z różnymi systemami automatyki domowej. Shelly 1PM Gen4 obsługuje napięcia w przedziale od 110 V do 240 V AC lub od 24 V do 30 V DC. Jego kompaktowe wymiary umożliwiają montaż w standardowych puszkach instalacyjnych, co czyni go idealnym rozwiązaniem do modernizacji istniejących instalacji elektrycznych.

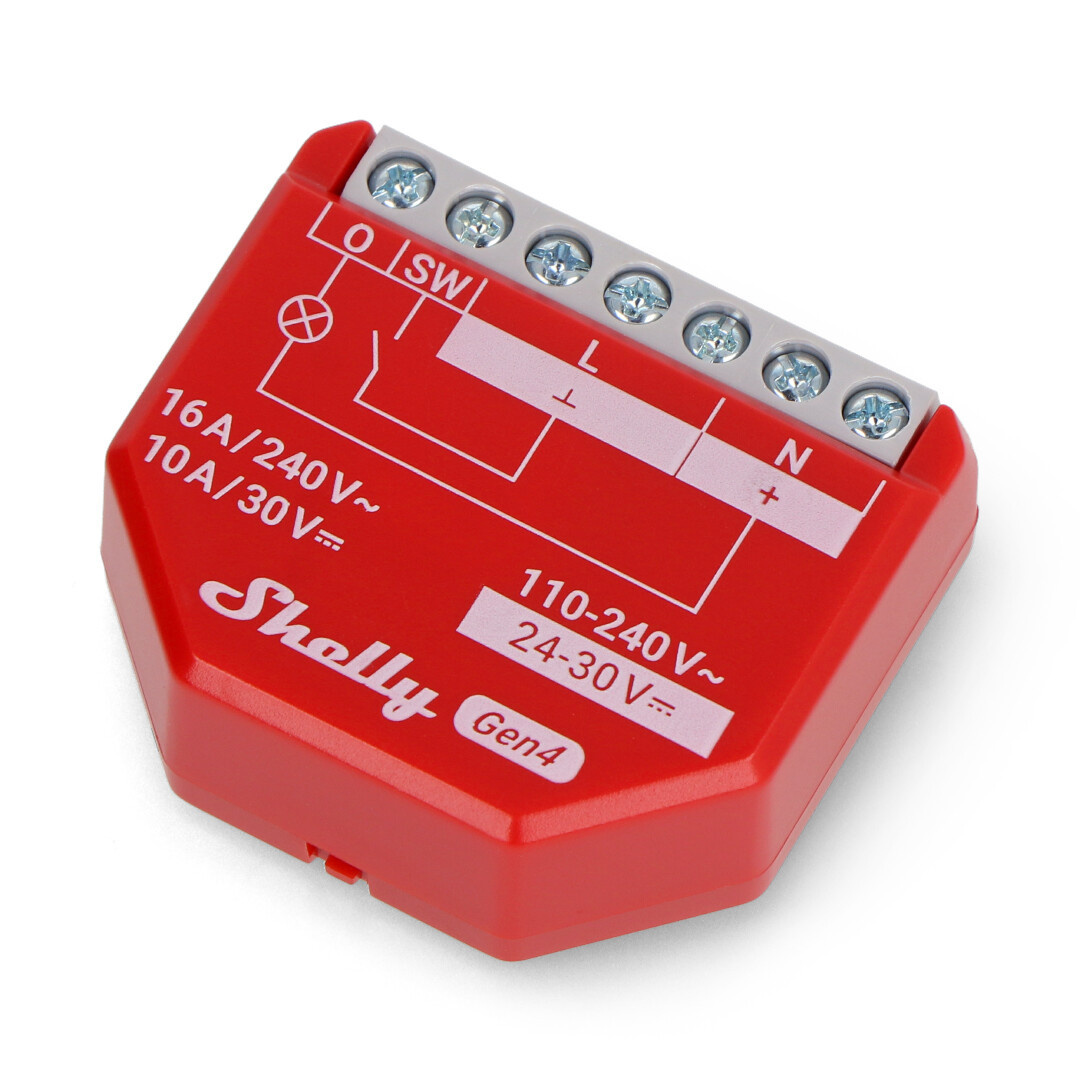

Shelly 1PM Gen4 - przekaźnik AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth 16 A - pomiar energii - aplikacja Android / iOS.

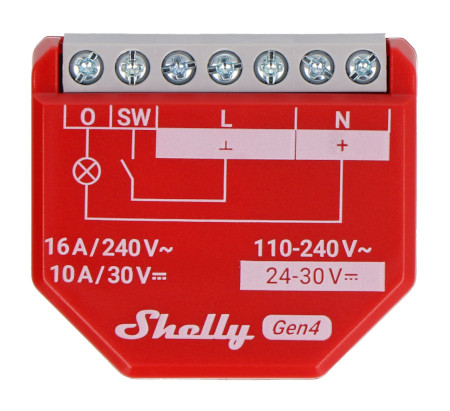

Schemat podłączenia przedstawiony na obudowie modułu.
Główne cechy Shelly 1PM Gen4
- Wieloprotokołowa łączność: obsługa WiFi, ZigBee, Bluetooth i Matter zapewnia szeroką kompatybilność z systemami inteligentnego domu
- Pomiar mocy: precyzyjne monitorowanie zużycia energii przez podłączone urządzenia
- Zdalne sterowanie: możliwość włączania i wyłączania urządzeń z dowolnego miejsca za pomocą aplikacji mobilnej
- Kompaktowa konstrukcja: łatwy montaż w standardowych puszkach instalacyjnych
- Integracja z asystentami głosowymi: kompatybilność z Amazon Alexa, Google Assistant i Samsung SmartThings

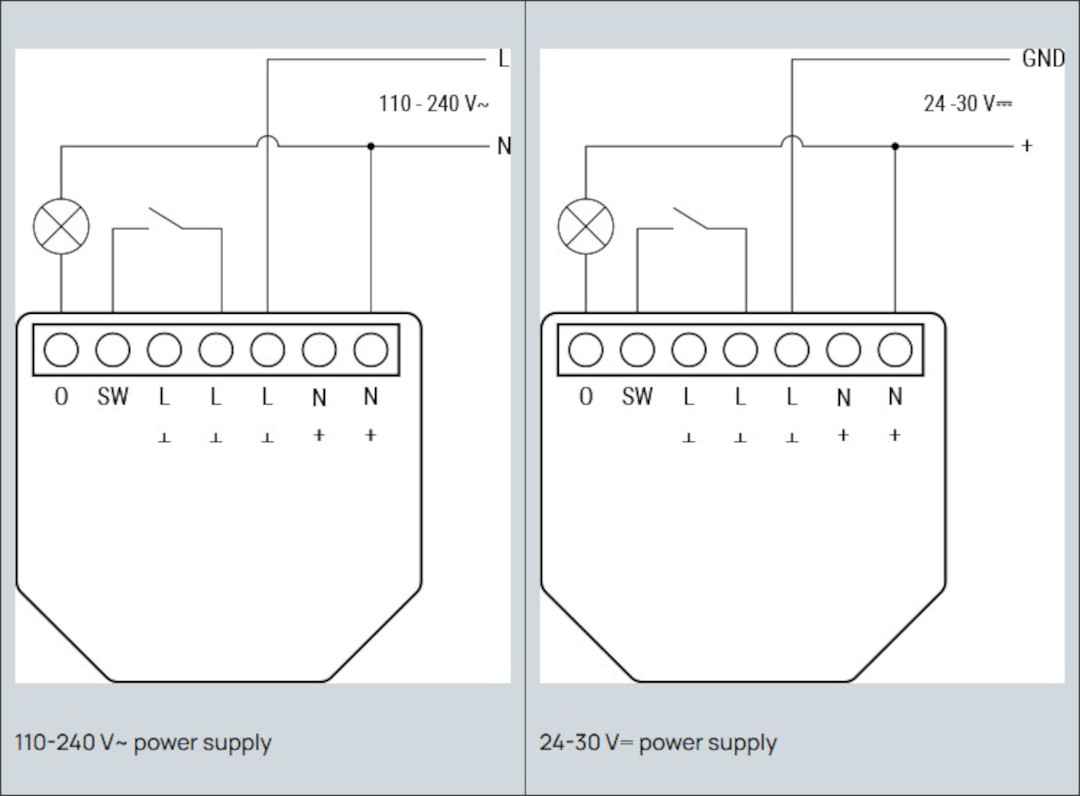

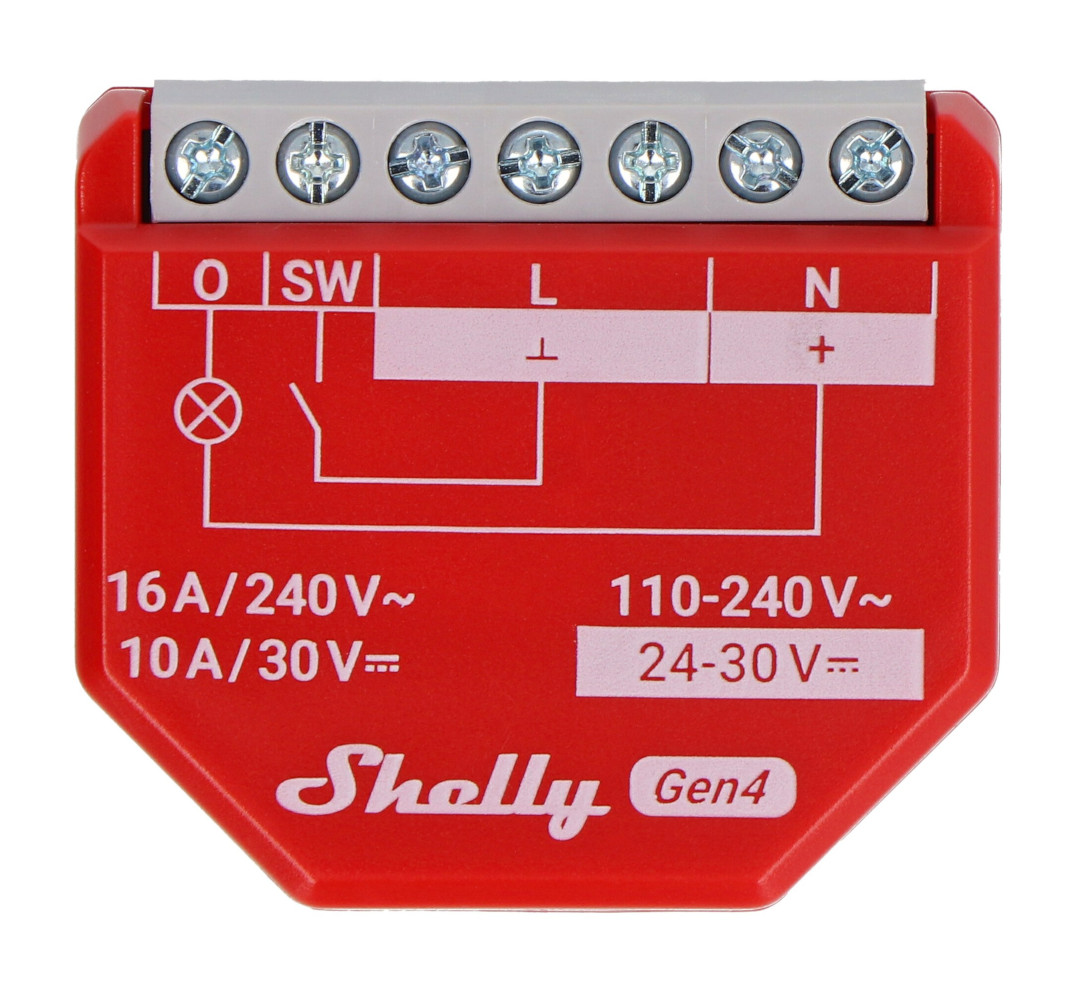

Schemat podłączenia modułu Shelly 1PM Gen4
Przystępując do instalacji Shelly 1PM Gen4 należy pamiętać o odłączeniu zasilania w obwodzie. Miejsce montażu modułu powinno być suche, bezpieczne od wilgoci oraz dobrze wentylowane. Montowane urządzenie powinno znajdować się z dala od wszelkich źródeł ciepła, a osoby nieuprawnione nie powinny mieć dostępu do sterownika.

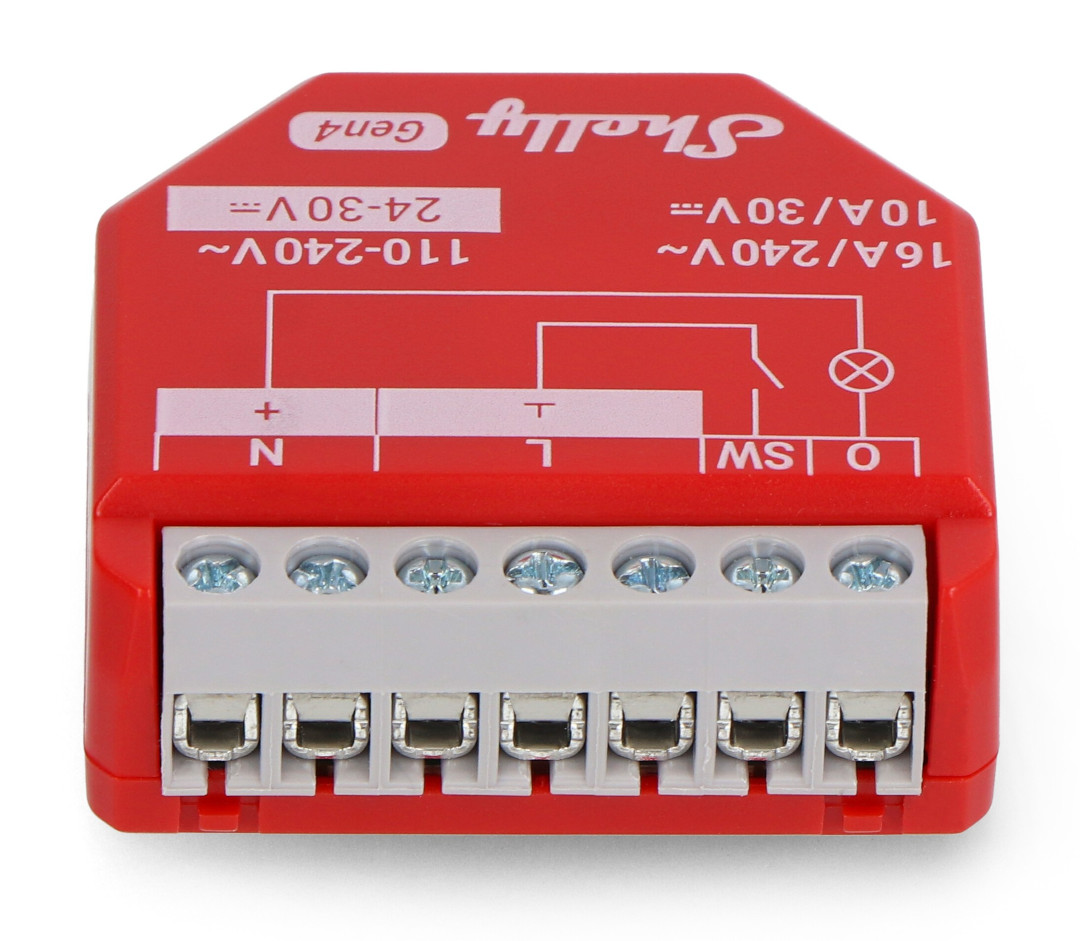

Moduł wyposażony jest w sześć złączy śrubowych, które umożliwiają trwałe i bezpieczne podłączenie przewodów przy użyciu klasycznego wkrętaka. Poniżej znajduje się opis funkcji poszczególnych złącz:
- O - wyjście przełączające (do podłączenia obciążenia)
- L / L1 - zasilanie modułu: 230 V AC lub od 24 V do 30 V DC (biegun dodatni)
- N - neutralny (biegun ujemny)
- SW - wejście sterujące, umożliwiające podłączenie przycisku lub łącznika ściennego
- Port debugowania - służy do diagnostyki technicznej, testowania i aktualizacji oprogramowania
Pamiętaj o zachowaniu szczególnej ostrożności i stosowaniu odpowiednich środków bezpieczeństwa podczas pracy z urządzeniami elektrycznymi.
Podstawowy schemat podłączenia sterownika Shelly 1PM Gen4.
Shelly 1PM Gen4 umożliwia łatwą integrację z różnymi systemami automatyki domowej.
Konfiguracja modułu Shelly 1PM Gen4
- Połączenie z siecią modułu:
Po podłączeniu modułu Shelly 1PM Gen4 do zasilania należy połączyć się z jego tymczasową siecią WiFi o nazwie „shelly1pm-xxxxxx”, gdzie „xxxxxx” to unikalny numer seryjny urządzenia. - Pobranie aplikacji:
Pobierz aplikację Shelly ze sklepu Google Play lub App Store i zainstaluj ją na swoim smartfonie. - Wstępna konfiguracja w aplikacji:
Po uruchomieniu aplikacji Shelly wybierz domyślną nazwę swojego urządzenia, aby rozpocząć konfigurację. Następnie postępuj zgodnie z instrukcjami na ekranie, wybierając swoją domową sieć WiFi i podając hasło dostępu. - Alternatywna konfiguracja przez przeglądarkę:
Po połączeniu się z siecią Shelly, otwórz przeglądarkę internetową i wpisz adres: http://192.168.33.1.
Na wyświetlonej stronie konfiguracyjnej wybierz swoją sieć WiFi i wprowadź hasło, aby moduł mógł połączyć się z domową siecią bezprzewodową.

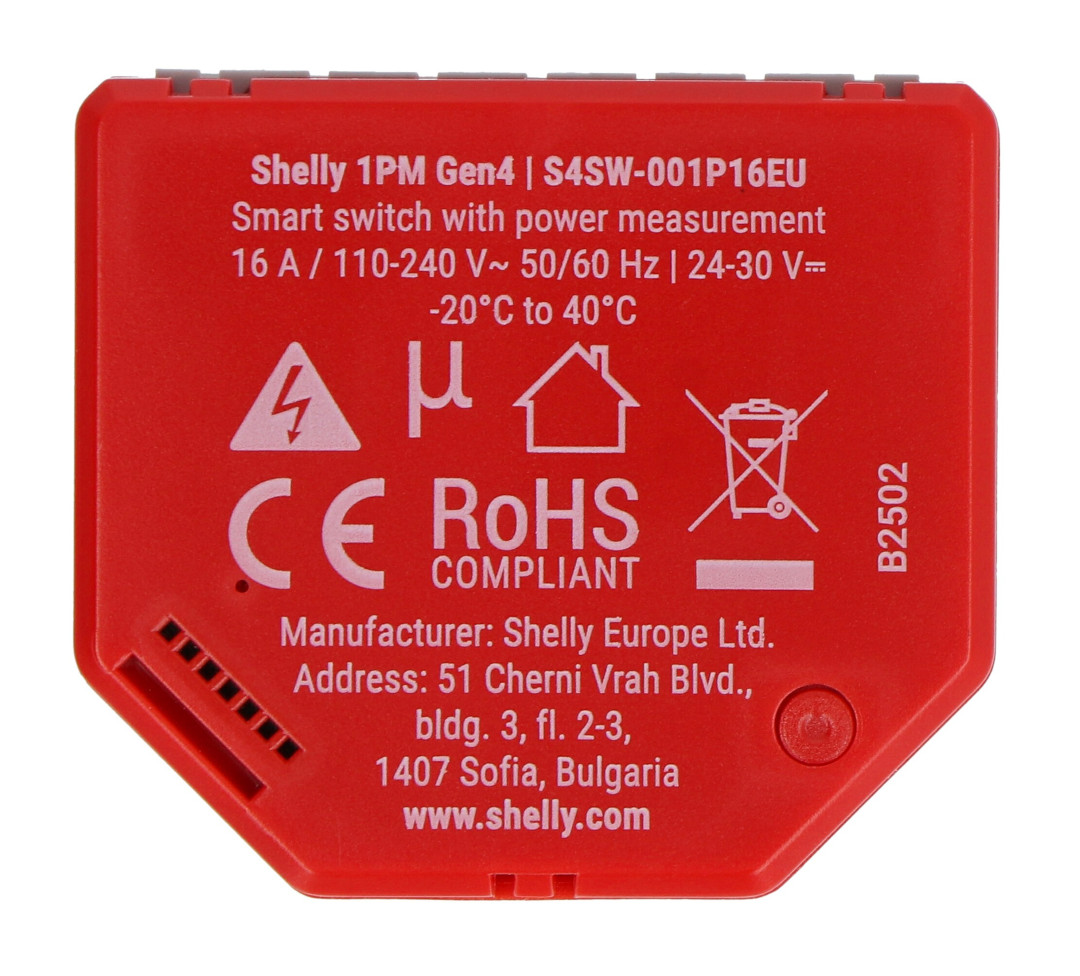

Specyfikacja techniczna przekaźnika Shelly 1PM Gen4
- Model: S3SW-001P16EU Gen4
- Napięcie zasilania: od 110 V do 240 V AC / od 24 V do 30 V DC
- Pobór energii: < 1 W
- Typ wyjść sterujących: przekaźnikowe
- Maksymalne napięcie przełączania AC: 240 V
- Maksymalne napięcie przełączania DC: 30 V
- Maksymalne obciążenie AC: 16 A
- Maksymalne obciążenie DC: 10 A
- Komunikacja: WiFi, Bluetooth, ZigBee, Matter
- Protokół WiFi: 802.11 b/g/n, pasmo 2,4 GHz
- Protokół Bluetooth: 4.2
- Protokół ZigBee: 802.15.4
- Złącza: 6 terminali śrubowych (O, L1/L, SW, port debugowania)
- Maksymalne zużycie mocy: 3680 W
- Obsługiwane protokoły: HTTP, MQTT, UDP, WebHooks
- Zarządzanie energią: funkcje pomiaru mocy
- Interfejs: wbudowany interfejs webowy do konfiguracji i monitorowania
- Integracje: kompatybilność z Google Home, Amazon Alexa i Samsung SmartThings
- Wymiary: 42 x 37 x 16 mm
- Masa: 27 g
Shelly 1PM Gen4 posiada port debugowania służący do diagnostyki, aktualizacji firmware i testów serwisowych.
| Porównanie urządzeń Shelly Gen1, Gen2, Gen3 i Gen4 | ||||
|---|---|---|---|---|
| Funkcja | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Moc obliczeniowa | Podstawowa | Bardziej wydajne procesory niż w Gen 1 | Chip Shelly dla optymalnej wydajności | Najbardziej zaawansowana moc obliczeniowa |
| Pamięć | Pamięć podstawowa | Do 4 MB Flash (8 MB w PRO) | 8 MB Flash, 256 kB RAM | Więcej niż Gen 3 (512 kB RAM) |
| Bluetooth | Nie | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji | Tak - dla łatwej konfiguracji |
| Skrypty i automatyzacja | Nie | Rozszerzone możliwości automatyzacji | Zaawansowane skrypty i automatyzacja | Zaawansowane skrypty i automatyzacja |
| Monitorowanie energii | Podstawowe (wybrane modele) | Rozszerzone monitorowanie (część modeli) | Zaawansowane monitorowanie i funkcje bezpieczeństwa | Zaawansowane monitorowanie i funkcje bezpieczeństwa |
| Sterowanie urządzeniem | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Komponenty wirtualne | Nie | Dostępne (tylko PRO) | Obsługiwane | Obsługiwane |
| Wsparcie KNX | Nie | Tak (tylko wybrane PRO) | Tak (wybrane urządzenia) | Tak (wybrane urządzenia) |
| Bluetooth Gateway | Nie | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) | Tak (z wyjątkiem BLU TRV, wymaga Gateway Gen 3) |
| KVS (Key-Value Store) | Nie | Tak | Tak | Tak |
| Timer Loop | Nie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie | Auto ON/OFF równocześnie |
| Wzmacniacz zasięgu | Nie | Tak | Tak | Tak (WiFi i ZigBee) |
| AP i WiFi jednocześnie | Nie | Tak | Tak | Tak |
| Ethernet | Nie | Tak (tylko PRO) | Tak (tylko PRO) | Tak (tylko PRO) |
| Przeznaczenie | Podstawowa automatyka domowa | Większe możliwości, skrypty, lepsze podzespoły | Zaawansowana automatyzacja, przyszłościowe rozwiązania | Pełna automatyzacja, najwyższa elastyczność |
| Wsparcie protokołów | Brak | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Wirtualne komponenty | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
