Opis produktu: SenseCAP Solar Node P1-Pro - węzeł komunikacyjny LoRa MeshCore - Seeedstudio 100023690
SenseCAP Solar Node P1-Pro od Seeedstudio to kompletny węzeł komunikacyjny przeznaczony do tworzenia i rozszerzania terenowych sieci LoRa MeshCore. Urządzenie wykorzystuje energooszczędny mikrokontroler nRF52840, moduł radiowy SX1262 oraz odbiornik GNSS L76K obsługujący GPS, GLONASS i Galileo. Fabrycznie wgrane oprogramowanie MeshCore Repeater pozwala szybko wykorzystać urządzenie jako punkt pośredniczący w komunikacji wieloskokowej. Zasilanie zapewniają panel solarny 5 W i cztery akumulatory 18650, a interfejs Grove umożliwia rozbudowę o dodatkowe urządzenia. Obudowa ma stopień ochrony IPX6, dzięki czemu konstrukcja jest przystosowana do długotrwałych instalacji zewnętrznych.

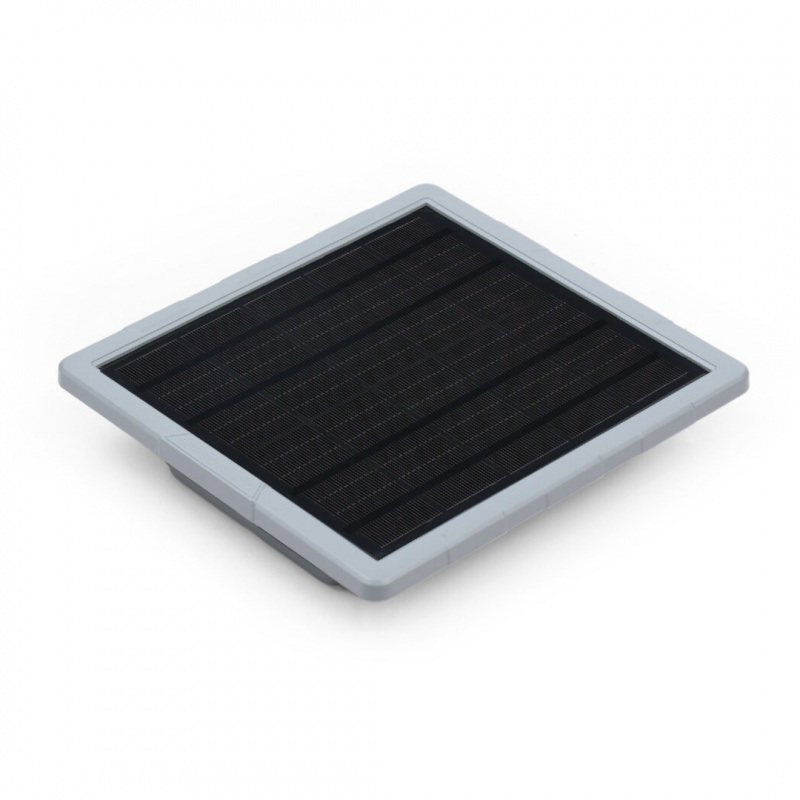

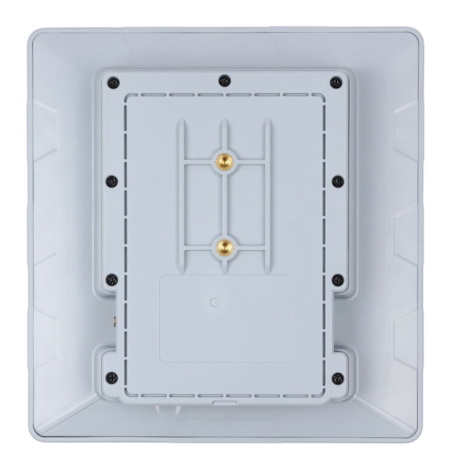

SenseCAP Solar Node P1-Pro - węzeł komunikacyjny LoRa MeshCore - Seeedstudio 100023690.

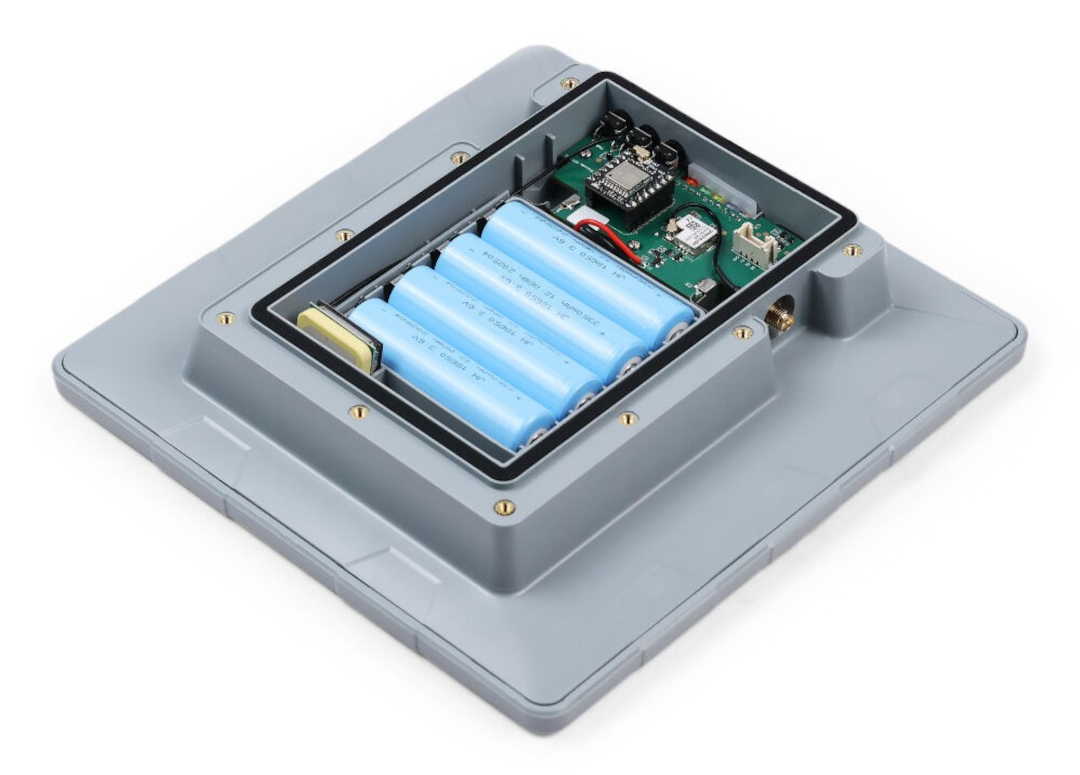

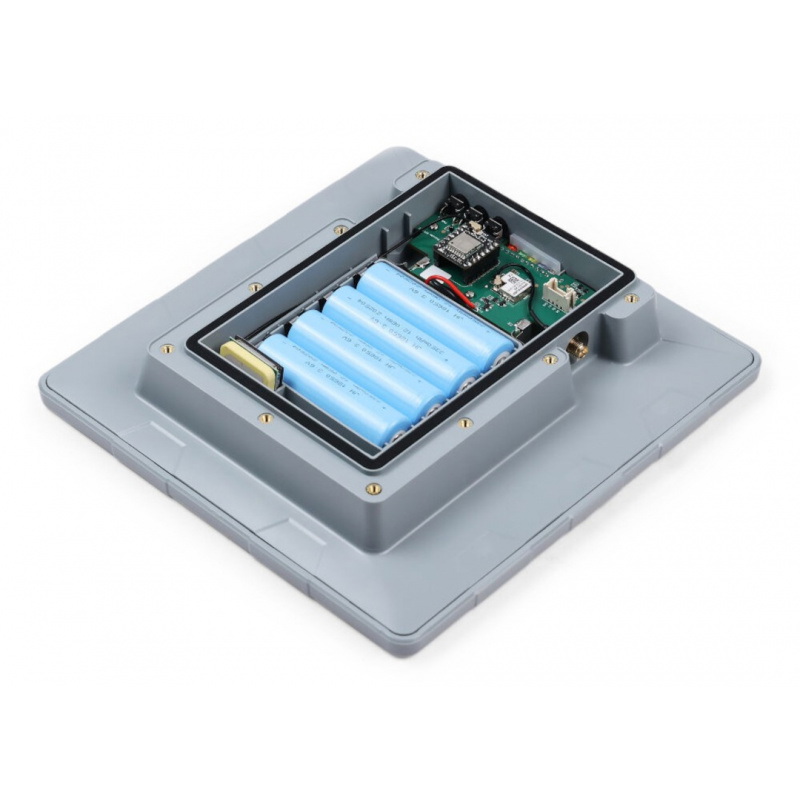

SenseCAP Solar Node P1-Pro wyposażony jest w 4 akumulatory 18650.
Główne cechy węzła LoRa MeshCore
- Fabrycznie wgrany MeshCore Repeater: urządzenie jest przygotowane do pracy jako węzeł pośredniczący zwiększający zasięg sieci MeshCore
- Łączność dalekiego zasięgu LoRa: moduł Wio-SX1262 z układem Semtech SX1262 zapewnia moc nadawania do 22 dBm
- Zasięg od 8 km do 9 km: możliwy w otwartym terenie przy odpowiednich warunkach propagacji i prawidłowej instalacji anteny

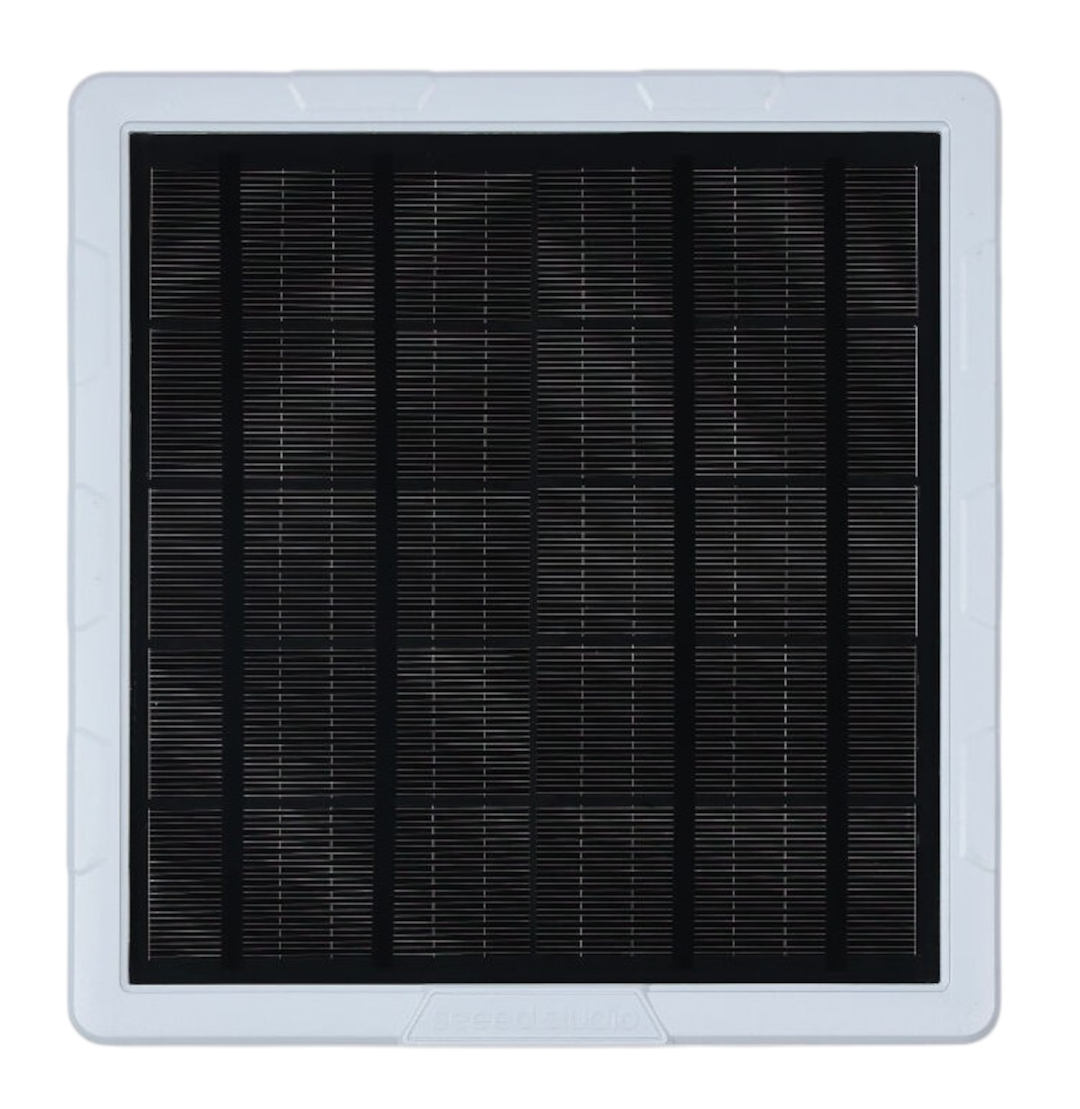

- Zasilanie solarne 5 W: zintegrowany panel umożliwia doładowywanie urządzenia podczas pracy w terenie
- Cztery akumulatory 18650: ogniwa o pojemności 3350 mAh każde zapewniają zapas energii także podczas ograniczonego nasłonecznienia
- Pozycjonowanie GNSS: moduł L76K obsługuje systemy GPS, GLONASS i Galileo
- Energooszczędny nRF52840: 32-bitowy procesor ARM Cortex-M4 z FPU pracujący z częstotliwością 64 MHz
- Bluetooth 5.0: sprzęt zapewnia obsługę energooszczędnej komunikacji Bluetooth
- Interfejs Grove: obsługa I2C, UART i GPIO ułatwia rozbudowę urządzenia o dodatkowe moduły i czujniki
- Odporność na warunki zewnętrzne: obudowa o stopniu ochrony IPX6 jest przeznaczona do pracy w instalacjach terenowych
- Elastyczny montaż: dołączony uchwyt z przegubem ułatwia instalację na słupie oraz ustawienie odpowiedniego kąta urządzenia
- Diody sygnalizacyjne: informują między innymi o ładowaniu, zakończeniu ładowania, dostępie energii słonecznej i aktywności LoRa
MeshCore - zdecentralizowana sieć LoRa bez dostępu do Internetu
MeshCore to otwartoźródłowy system komunikacji wykorzystujący LoRa do tworzenia niezależnych sieci radiowych, w których wiadomości mogą być przekazywane pomiędzy kolejnymi węzłami. SenseCAP Solar Node P1-Pro ma fabrycznie wgrany firmware Repeater, dlatego jego podstawową funkcją jest odbieranie i przekazywanie odpowiednich pakietów, co pozwala zwiększać zasięg i budować wieloskokową infrastrukturę MeshCore. Repeater nie musi retransmitować każdego odebranego pakietu, a jego pracą można zarządzać zgodnie z mechanizmami udostępnianymi przez platformę MeshCore. W praktycznej sieci węzeł solarny może zostać umieszczony w wysoko położonym miejscu i pracować jako stały punkt pośredniczący pomiędzy urządzeniami Companion. Dzięki temu możliwe jest budowanie rozległej infrastruktury komunikacyjnej bez operatora komórkowego, WiFi ani stałego przyłącza zasilania. MeshCore udostępnia także narzędzia do konfiguracji i aktualizacji oprogramowania urządzeń zgodnych z platformą.
Zasięg komunikacji między dwoma urządzeniami może sięgać 8-9 km w terenie otwartym.
SenseCAP Solar Node P1-Pro dla Meshcore dostarczany jest z wstępnie wgranym oprogramowaniem Meshcore Repeater.
Specyfikacja techniczna SenseCAP Solar Node P1-Pro
- Mikrokontroler: Seeedstudio XIAO nRF52840 Plus
- Układ MCU: Nordic nRF52840
- Rdzeń: ARM Cortex-M4 z FPU, 32-bit
- Częstotliwość taktowania: 64 MHz
- Pamięć RAM: 256 kB
- Pamięć Flash MCU: 1 MB
- Dodatkowa pamięć Flash: 2 MB
- Moduł LoRa: Wio-SX1262
- Układ radiowy: Semtech SX1262
- Zakres pracy modułu LoRa: od 862 MHz do 930 MHz
- Maksymalna moc nadawania: 22 dBm
- Antena LoRa: prętowa, gumowa
- Zakres częstotliwości anteny LoRa: od 868 MHz do 915 MHz
- Zysk anteny LoRa: 2 dBi
- Typ złącza antenowego: SMA z dołączonym przewodem RF RP-SMA Male - RF-SMA Female
- Długość przewodu RF: 300 mm
- Moduł GNSS: XIAO L76K
- Obsługiwane systemy GNSS: GPS, GLONASS, Galileo
- GPS L1 C/A: 1575,42 MHz
- GLONASS L1: 1602 MHz
- BeiDou B1 - częstotliwość anteny: 1561,098 MHz
- Bluetooth: 5.0
- Panel solarny: 5 W
- Zasilanie przez USB typu C: 5 V / 1 A
- Zasilanie solarne: 5 V / 1 A
- Akumulatory: 4 x 18650 Li-Ion NMC
- Pojemność pojedynczego akumulatora: 3350 mAh
- Ładowanie: przez USB typu C lub panel solarny
- Fabryczne oprogramowanie: MeshCore Repeater
- Zakres temperatury podczas rozładowywania: od -40°C do 60°C
- Zakres temperatury podczas ładowania: od 0°C do 50°C
- Interfejs rozszerzeń: 1 x Grove
- Obsługiwane interfejsy Grove: I2C, GPIO, UART
- Interfejs serwisowy: USB typu C
- Przyciski: zasilanie, reset, przycisk użytkownika
- Diody LED: 2 x stan ładowania, 1 x stan panelu solarnego, 1 x aktywność MeshCore, 1 x dioda użytkownika
- Stopień ochrony: IPX6
- Obsługiwana średnica słupa z dołączoną obejmą: od 70 mm do 100 mm
- Wymiary: 191,2 x 201,2 x 42,1 mm
Zawartość zestawu SenseCAP Solar Node P1-Pro
- SenseCAP Solar Node P1-Pro z modułem GNSS i akumulatorami
- Zestaw uchwytów montażowych z przegubem uniwersalnym, łącznikiem, uchwytem obejmy i opaską
- Antena LoRa 2 dBi od 868 MHz do 915 MHz
- Przewód RF RP-SMA męski - RF-SMA żeński o długości 300 mm
- Śruba maszynowa 1/4-20 UNC z łbem sześciokątnym, długość 6 mm - 2 szt.
- Śruba maszynowa M6 x 14 mm, P1.0 - 4 szt.
- Przewód USB typu C

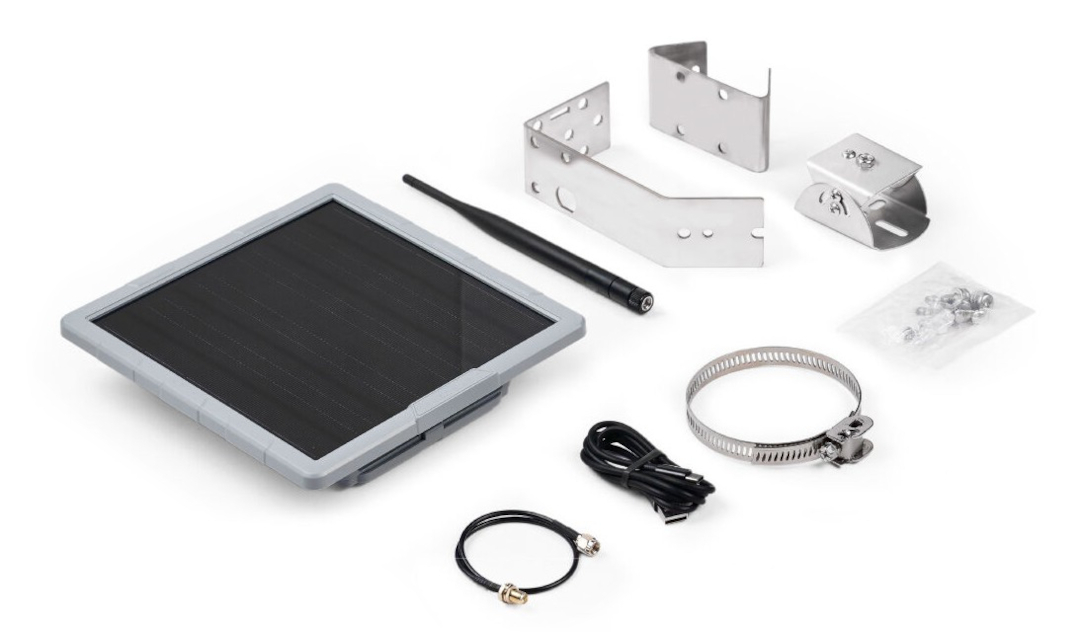

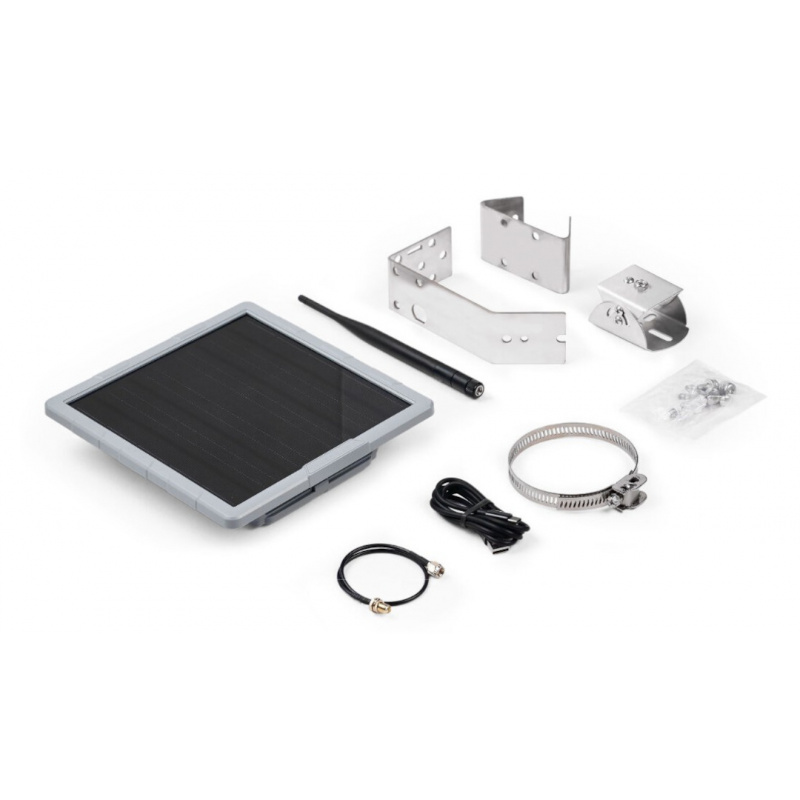

Elementy wchodzące w skład zestawu.
