Opis produktu: SenseCAP S700-C 7w1 - czujnik do budowy stacji pogodowej - Seeedstudio 101991141
SenseCAP S700-C firmy Seeedstudio to zintegrowany czujnik meteorologiczny przeznaczony do monitorowania lokalnych warunków pogodowych w rolnictwie, meteorologii, infrastrukturze miejskiej i systemach automatyki. Stacja pogodowa wykorzystuje radarowy pomiar natężenia opadów, ultradźwiękowy pomiar wiatru oraz fotoelektryczny czujnik globalnego promieniowania słonecznego i czasu usłonecznienia. Konstrukcja bez ruchomych elementów w układzie pomiaru wiatru ogranicza zużycie mechaniczne, a osłony radiacyjne pomagają zmniejszyć wpływ otoczenia na wyniki. Stopień ochrony IP66, szeroki zakres temperatury pracy oraz system ogrzewania sterowany termostatycznie pozwalają stosować urządzenie również w wymagających warunkach terenowych.

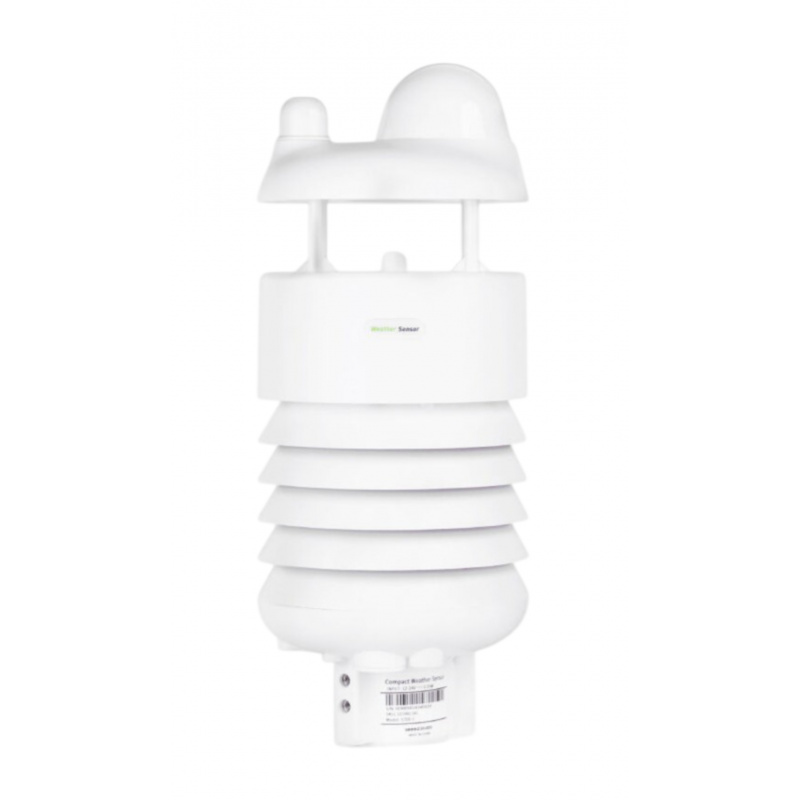

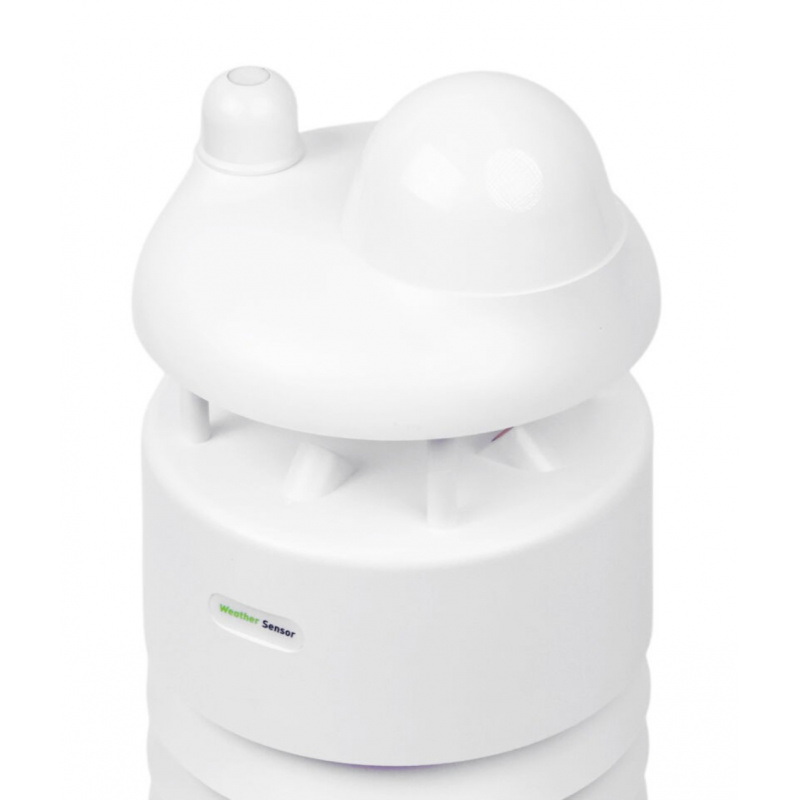

SenseCAP S700-C 7w1 - czujnik do budowy stacji pogodowej - Seeedstudio 101991141.

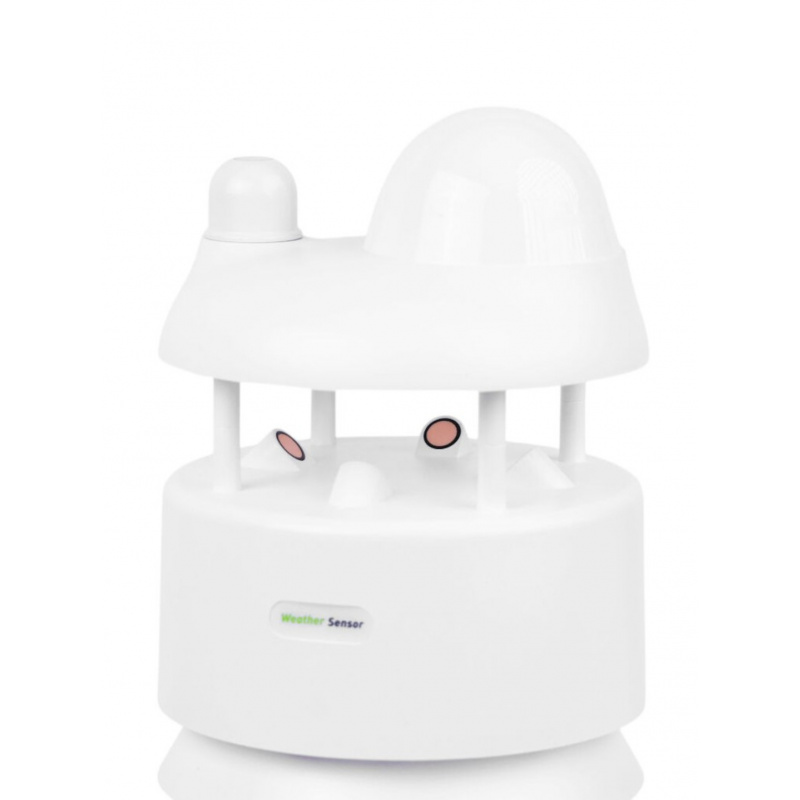

SenseCAP S700-C to kompaktowa stacja pogodowa przeznaczona do precyzyjnego monitorowania kluczowych parametrów atmosferycznych i promieniowania słonecznego.
Główne cechy czujnika meteorologicznego SenseCAP
- Zintegrowany system pomiarowy: rejestruje temperaturę, wilgotność, ciśnienie atmosferyczne, parametry wiatru, opady oraz parametry promieniowania słonecznego
- Radarowy pomiar opadów: mierzy natężenie deszczu bez klasycznego mechanicznego deszczomierza w zakresie od 0 mm/h do 300 mm/h
- Ultradźwiękowy pomiar wiatru: brak ruchomych elementów ogranicza zużycie mechaniczne i potrzeby serwisowe
- Pomiar energii słonecznej: zintegrowany czujnik fotoelektryczny mierzy globalne promieniowanie słoneczne w zakresie od 0 W/m² do 2000 W/m²
- Pomiar czasu usłonecznienia: umożliwia długoterminową analizę dostępu do bezpośredniego promieniowania słonecznego
- Odporność na warunki atmosferyczne: obudowa o stopniu ochrony IP66 umożliwia pracę na zewnątrz
- Szeroki zakres temperatury pracy: urządzenie może pracować w temperaturze od -40°C do 85°C
- System grzewczy: ogrzewanie sterowane termostatycznie pomaga zachować prawidłową pracę czujników przy niskiej temperaturze
- Przemysłowe interfejsy komunikacyjne: obsługa RS485 z Modbus-RTU, SDI-12 oraz ASCII ułatwia integrację z rejestratorami danych, sterownikami PLC i komputerami

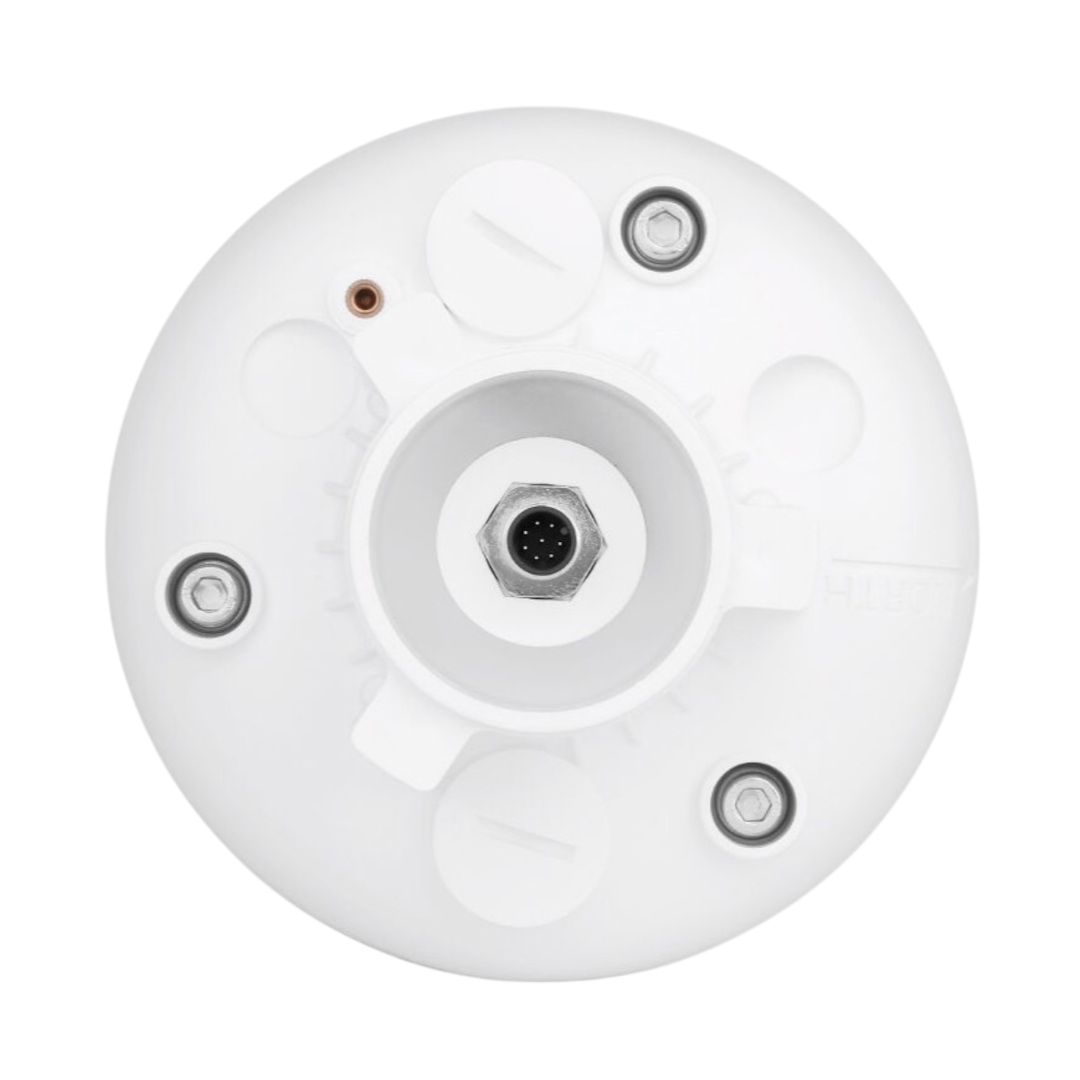

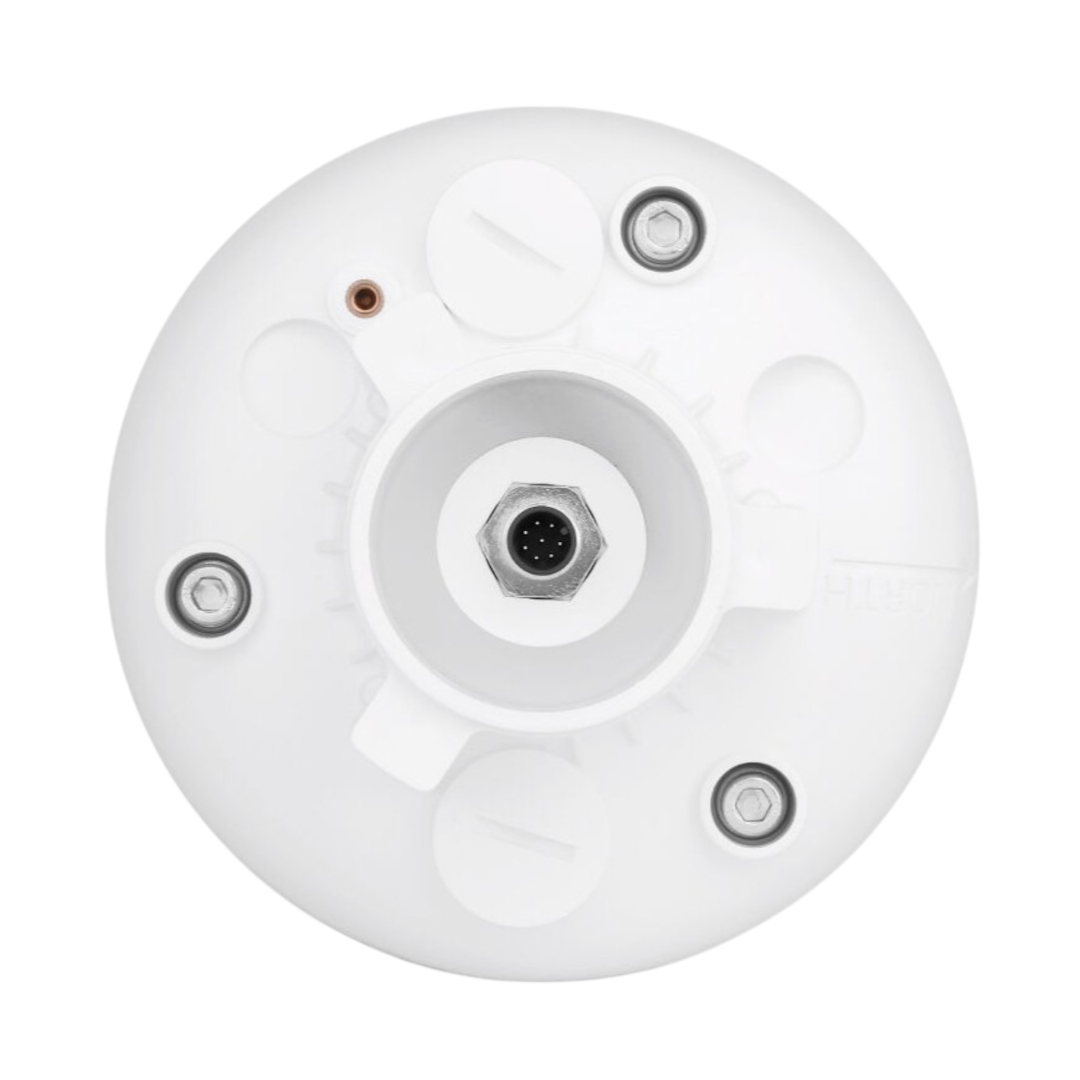

- Złącze M12: trwałe, 8-stykowe połączenie umożliwia jednoczesne doprowadzenie zasilania oraz transmisję danych
- Przewód o długości 3 m: ułatwia instalację stacji na maszcie i połączenie z urządzeniami rejestrującymi
Co mierzy stacja pogodowa SenseCAP S700-C?
SenseCAP S700-C dostarcza zestaw danych pozwalających szczegółowo analizować lokalny mikroklimat. Rejestruje temperaturę powietrza w zakresie od -40°C do 85°C, wilgotność względną od 0% RH do 100% RH oraz ciśnienie atmosferyczne od 300 hPa do 1250 hPa. Parametry wiatru mierzone są metodą ultradźwiękową - stacja określa prędkość wiatru oraz jego kierunek bez użycia mechanicznych łopatek czy czasz anemometru. Do analizy opadów wykorzystywany jest czujnik radarowy o zakresie natężenia od 0 mm/h do 300 mm/h i rozdzielczości 0,01 mm/h. S700-C wyposażono również w układ fotoelektryczny mierzący globalne promieniowanie słoneczne w zakresie od 0 W/m² do 2000 W/m² oraz czas usłonecznienia do 6553,5 h. Taki zestaw danych jest szczególnie użyteczny przy analizie warunków uprawy, nawadniania, produkcji energii słonecznej, mikroklimatu terenów miejskich oraz lokalnych zjawisk meteorologicznych.
S700-C łączy pomiar temperatury, wilgotności, ciśnienia, prędkości i kierunku wiatru, natężenia opadów, globalnego promieniowania słonecznego oraz czasu usłonecznienia.
Wytrzymała obudowa IP66 i przemysłowe interfejsy komunikacyjne sprawiają, że dobrze sprawdza się w rolnictwie, meteorologii, automatyce i systemach Smart City.
RS485 i SDI-12 - komunikacja i integracja stacji pogodowej
SenseCAP S700-C wykorzystuje popularne w systemach pomiarowych i automatyce przemysłowej interfejsy RS485 oraz SDI-12. Komunikacja RS485 obsługuje protokół Modbus-RTU, dzięki czemu stacja może współpracować między innymi ze sterownikami PLC, rejestratorami danych i komputerami przemysłowymi. Producent przewiduje także obsługę komunikacji ASCII, co zwiększa możliwości integracji urządzenia z własnym systemem akwizycji danych. Połączenie realizowane jest przez 8-stykowe złącze M12 oraz przewód o długości 3 m, którym przesyłane są dane i doprowadzane jest zasilanie. Sama stacja nie wymaga zastosowania bezprzewodowej transmisji, ale może zostać połączona z zewnętrznym rejestratorem SenseCAP LoRaWAN lub 4G, który odpowiada za dalsze przesyłanie pomiarów. Takie rozwiązanie umożliwia wykorzystanie S700-C zarówno w lokalnych instalacjach automatyki, jak i rozproszonych systemach IoT przeznaczonych do zdalnego monitorowania środowiska.
Porównanie wersji stacji pogodowych SenseCAP S700
| Parametr | S700 | S700-A | S700-B | S700-C |
|---|---|---|---|---|
| Temperatura powietrza | Tak | Tak | Tak | Tak |
| Wilgotność względna | Tak | Tak | Tak | Tak |
| Ciśnienie atmosferyczne | Tak | Tak | Tak | Tak |
| Prędkość wiatru | Tak | Tak | Tak | Tak |
| Kierunek wiatru | Tak | Tak | Tak | Tak |
| Pomiar opadów | Optyczny | Radarowy | Optyczny | Radarowy |
| Natężenie światła | Tak | Tak | Nie | Nie |
| Globalne promieniowanie słoneczne | Nie | Nie | Tak | Tak |
| Czas usłonecznienia | Nie | Nie | Tak | Tak |

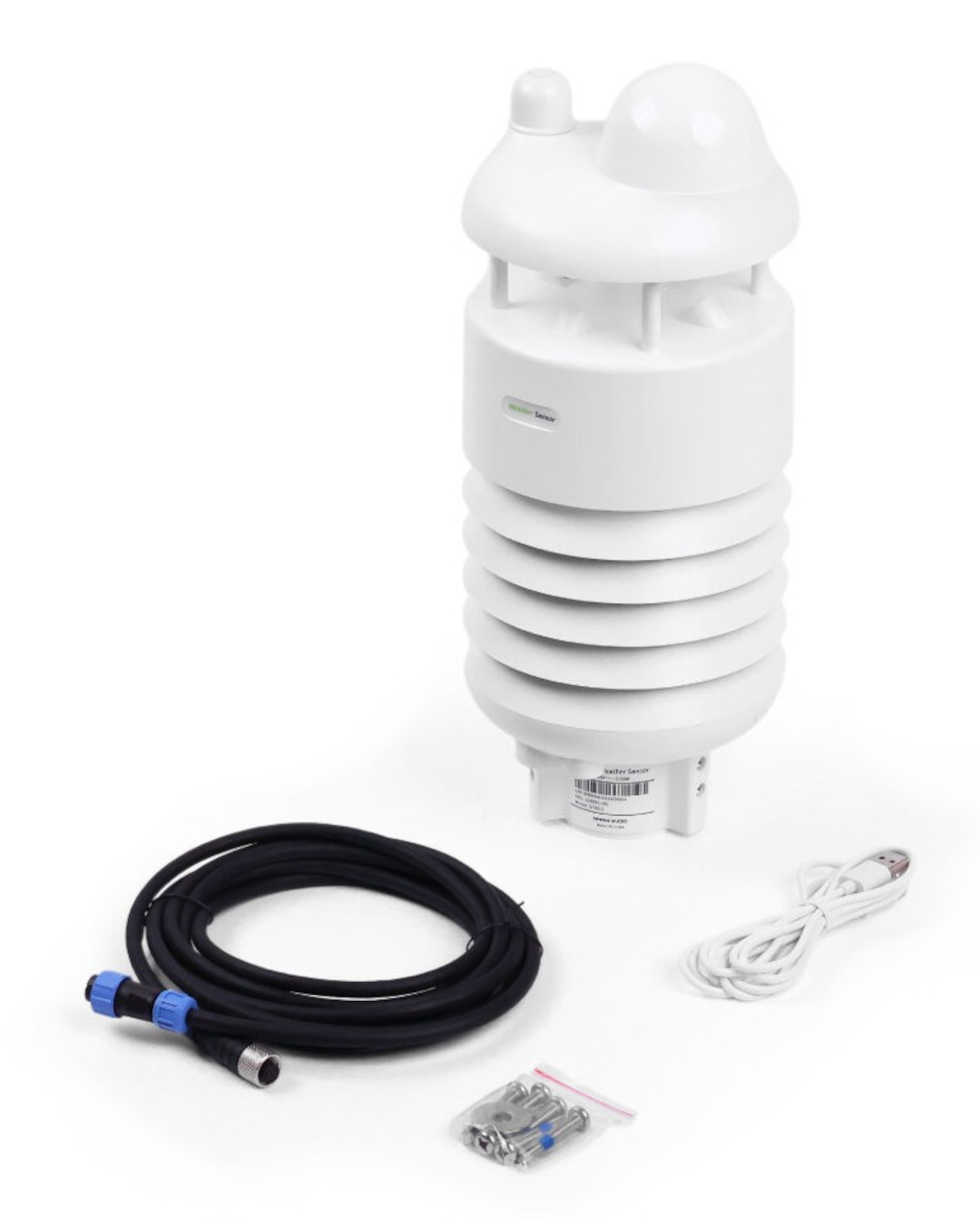

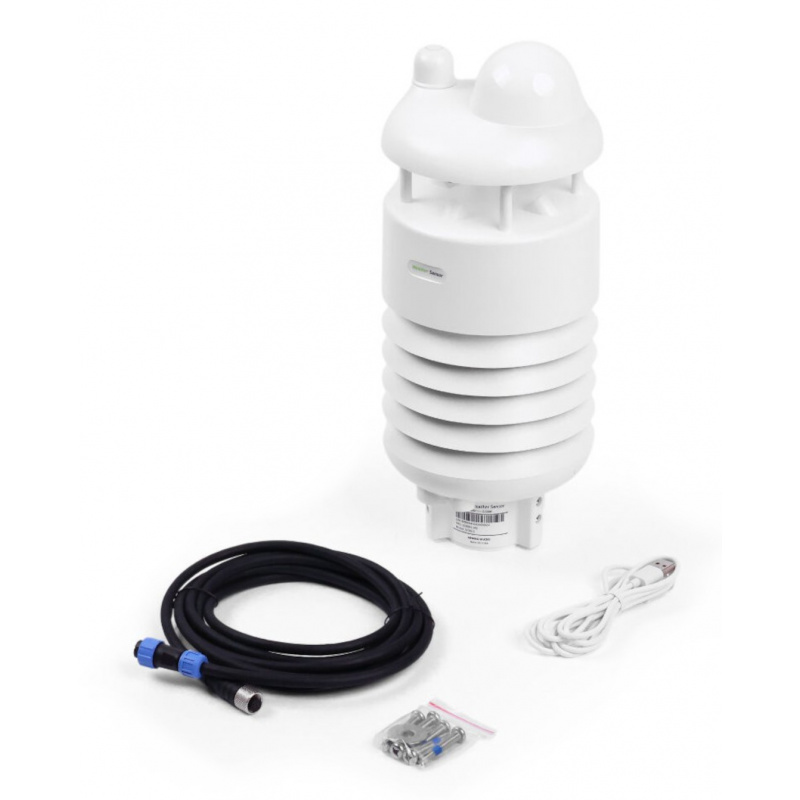

Zawartość zestawu
- Stacja pogodowa SenseCAP S700-C
- Przewód komunikacyjny M12, 8-stykowy
- Przewód USB typu C
- Śruba x6
- Podkładka płaska
Elementy wchodzące w skład zestawu.
| Specyfikacja techniczna SenseCAP S700-C | |
|---|---|
| Mierzone parametry | temperatura powietrza, wilgotność względna, ciśnienie atmosferyczne, globalne promieniowanie słoneczne, czas usłonecznienia, natężenie opadów, prędkość wiatru, kierunek wiatru |
| Interfejs | złącze M12, 8-stykowe |
| Komunikacja | RS485, SDI-12, ASCII |
| Protokół RS485 | Modbus-RTU |
| Zasilanie | od 12 V do 24 V |
| Zasilanie systemu grzewczego | 24 V |
| Pobór mocy | 0,6 W |
| Pobór mocy ogrzewania | 21 W |
| System grzewczy | sterowany termostatycznie |
| Długość przewodu | 3 m |
| Stopień ochrony | IP66 |
| Temperatura pracy | od -40°C do 85°C |
| Wilgotność otoczenia | od 0% RH do 100% RH, bez kondensacji |
| Temperatura powietrza | |
| Zakres pomiarowy | od -40°C do 85°C |
| Rozdzielczość | 0,01°C |
| Dokładność | ±0,1°C |
| Wilgotność względna | |
| Zakres pomiarowy | od 0% RH do 100% RH |
| Rozdzielczość | 0,01% RH |
| Dokładność | ±1,5% RH |
| Ciśnienie atmosferyczne | |
| Zakres pomiarowy | od 300 hPa do 1250 hPa |
| Rozdzielczość | 10 Pa |
| Dokładność | ±50 Pa |
| Natężenie opadów | |
| Metoda pomiarowa | radarowa |
| Zakres pomiarowy | od 0 mm/h do 300 mm/h |
| Rozdzielczość | 0,01 mm/h |
| Dokładność | ±10% |
| Prędkość wiatru | |
| Metoda pomiarowa | ultradźwiękowa |
| Standardowy zakres pomiarowy | od 0 m/s do 60 m/s |
| Rozszerzony zakres pomiarowy | od 0 m/s do 75 m/s |
| Odporność na prędkość wiatru | do 80 m/s |
| Rozdzielczość | 0,1 m/s |
| Dokładność dla prędkości do 10 m/s | ±0,3 m/s |
| Dokładność dla prędkości od 10 m/s do 50 m/s | ±3% |
| Dokładność dla prędkości powyżej 50 m/s | ±5% |
| Kierunek wiatru | |
| Metoda pomiarowa | ultradźwiękowa |
| Zakres pomiarowy | od 0° do 360° |
| Rozdzielczość | 0,1° |
| Dokładność | ±3° |
| Globalne promieniowanie słoneczne | |
| Metoda pomiarowa | fotoelektryczna |
| Zakres pomiarowy | od 0 W/m² do 2000 W/m² |
| Czas odpowiedzi | ≤1 s |
| Rozdzielczość | 1 W/m² |
| Zakres widmowy | od 300 nm do 1100 nm |
| Dokładność | ±3% |
| Dryft roczny | poniżej 3% |
| Czas stabilizacji | ≤1 s |
| Czas usłonecznienia | |
| Metoda pomiarowa | fotoelektryczna |
| Zakres pomiarowy | od 0 h do 6553,5 h |
| Czas odpowiedzi | ≤100 ms |
| Rozdzielczość | 0,1 h |
| Zakres widmowy | od 300 nm do 1100 nm |
| Dokładność | ±3% |
| Dryft roczny | poniżej 3% |
| Czas stabilizacji | ≤1 s |
| Połączenie przewodu M12 | |
| Przewód biały | RS485-A |
| Przewód brązowy | GND |
| Przewód zielony | Signal GND |
| Przewód żółty | Signal SDI-12 |
| Przewód szary | V- systemu grzewczego |
| Przewód różowy | V+ systemu grzewczego |
| Przewód niebieski | RS485-B |
| Przewód czerwony | V+ |
| Wymiary | 140 x 140 x 350 mm |
| Masa | 1607 g |
