LiPo SHIM - nakładka zasilająca do Raspberry Pi Pico - PiMoroni PIM557

Indeks: PIM-19765 EAN: 769894017227
Nakładka zasilająca LiPo SHIM dedykowana do Raspberry Pi w wersji Pico. Wyprodukowana przez PiMoroni, umożliwia ładowanie Raspberry Pi Pico za pomocą akumulatora litowo-jonowego Li-Ion lub litowo-polimerowego Li-Pol. Płytka została wyposażona także w układ XB6096I2S zabezpieczający podłączony akumulator. Zawiera ochronę przed nadmiernym rozładowaniem i przeciążeniem. Dodatkowo na wyposażeniu nakładki znajduje się także przycisk funkcyjny - blokuje dostarczanie energii przez nakładkę LiPo SHIM, gdy nie jest ono potrzebne, a włącza i wyłącza wykonany projekt.
LiPo SHIM - nakładka zasilająca do Raspberry Pi Pico - PiMoroni PIM557
41,90 zł
34,07 zł netto
Zapłać później
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
Producent: PiMoroni
Kompatybilny z: Raspberry Pi

Opis produktu: LiPo SHIM - nakładka zasilająca do Raspberry Pi Pico - PiMoroni PIM557

Nakładka zasilająca LiPo SHIM dedykowana do Raspberry Pi w wersji Pico. Wyprodukowana przez PiMoroni, umożliwia ładowanie Raspberry Pi Pico za pomocą akumulatora litowo-jonowego Li-Ion lub litowo-polimerowego Li-Pol. Płytka została wyposażona także w układ XB6096I2S zabezpieczający podłączony akumulator. Zawiera ochronę przed nadmiernym rozładowaniem i przeciążeniem. Dodatkowo na wyposażeniu nakładki znajduje się także przycisk funkcyjny - blokuje dostarczanie energii przez nakładkę LiPo SHIM, gdy nie jest ono potrzebne, a włącza i wyłącza wykonany projekt.

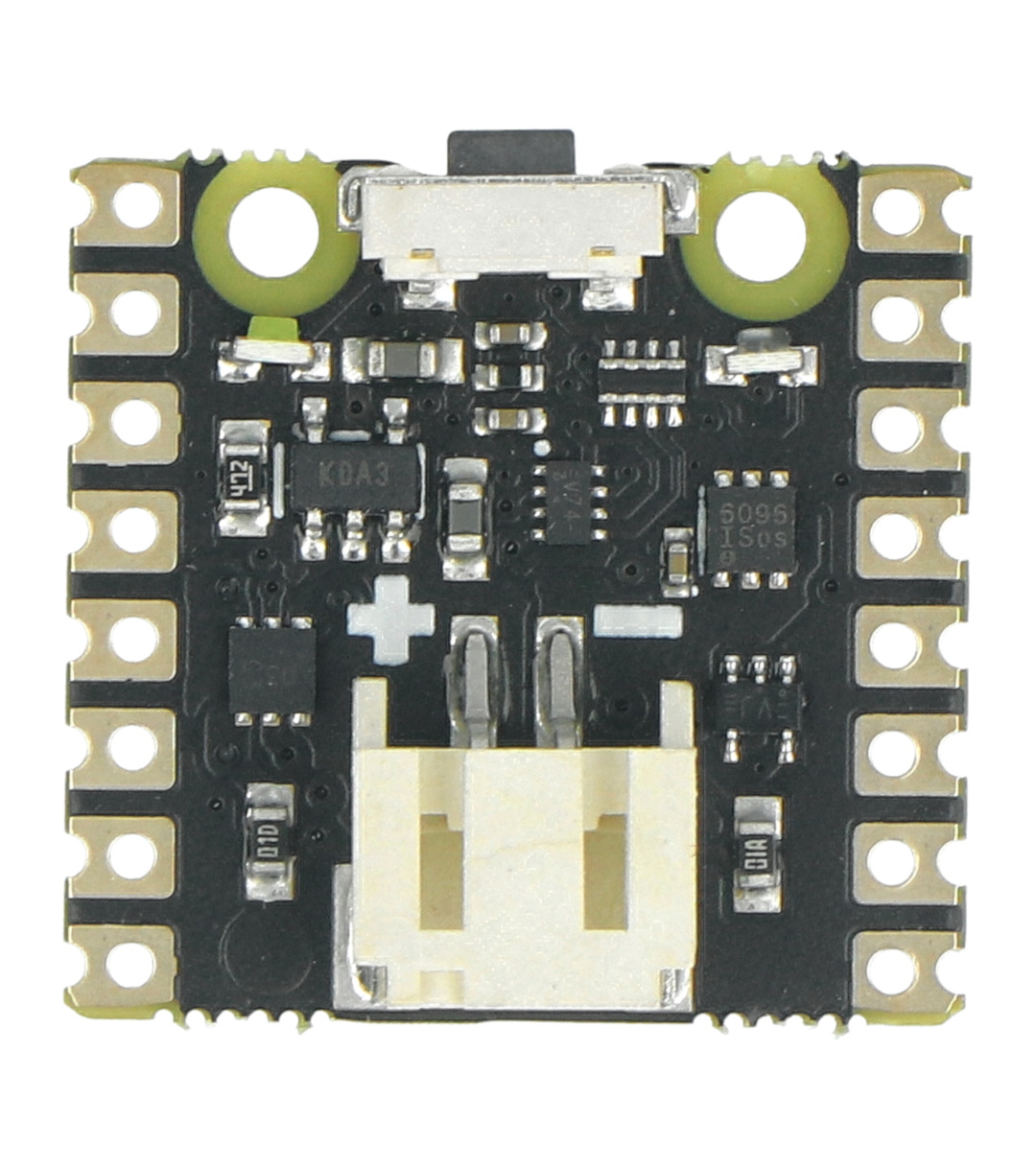

LiPo SHIM - nakładka zasilająca do Raspberry Pi Pico.

LiPo SHIM - nakładka zasilająca do Raspberry Pi Pico.

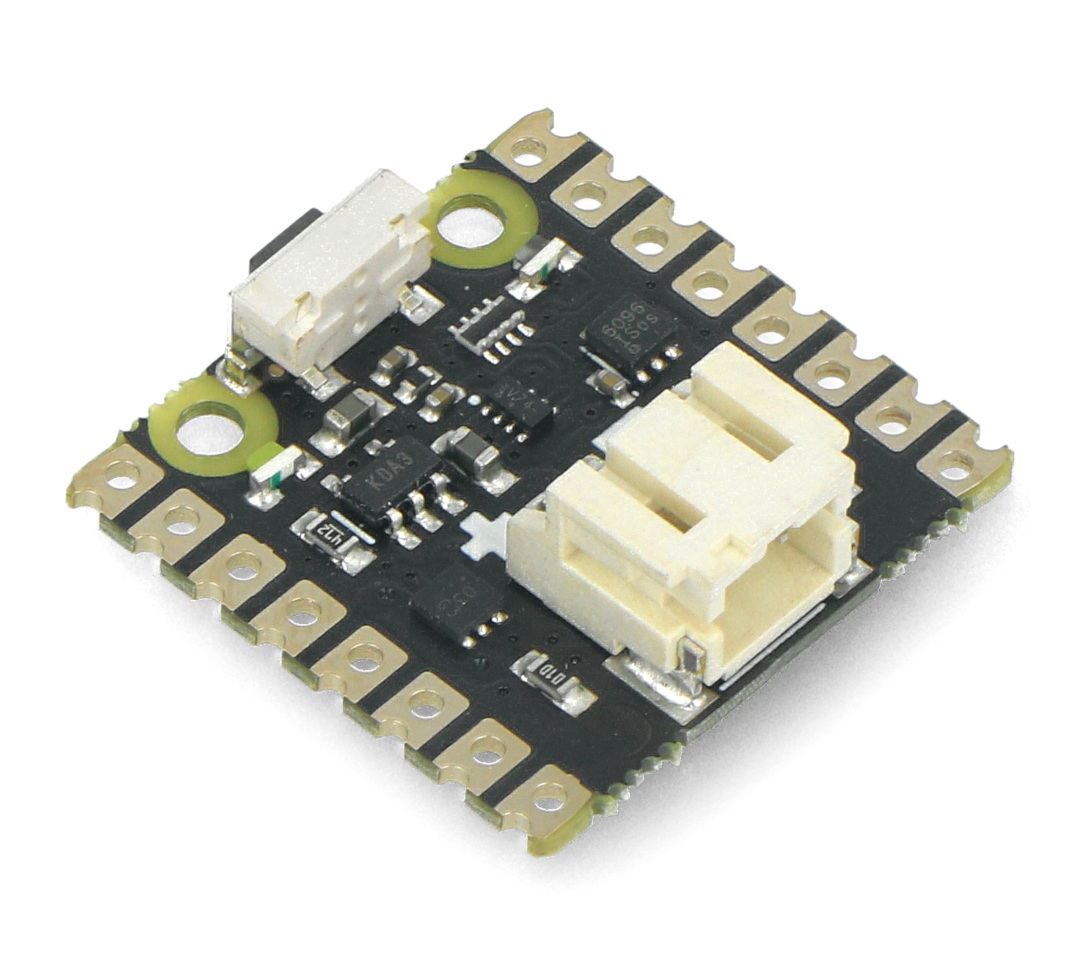

LiPo SHIM została wyposażona w funkcyjny przycisk umożliwiający ręczne włączenie nakładki.

LiPo SHIM została wyposażona w funkcyjny przycisk umożliwiający ręczne włączenie nakładki.

Programowanie LiPo SHIM

Zaletą nakładki od PiMoroni jest jej uniwersalność programistyczna. Może być używana z dowolnym systemem Pico i nie wymaga instalacji żadnego oprogramowania. Producent udostępnia przykładowy kod programu, za pomocą którego można odczytać napięcie układu z Raspberry Pi Pico YSYS. Program umożliwia także oszacowanie naładowania akumulatora.

Specyfikacja techniczna nakładki

  • Kompatybilna z Raspberry Pi Pico
  • Typ: nakładka zasilająca
  • Wymagane elementy dodatkowe: akumulator Li-Pol / Li-Ion
  • Wbudowany układ ładujący: MCP73831
  • Prąd ładowania: 215 mA
  • Układ zabezpieczający akumulator: XB6096I2S
  • Wbudowany przycisk zasilania
  • 2-biegunowe złącze JST PH z oznaczoną biegunowością na płytce
  • Diody LED wskazujące poziom naładowania i proces zasilania
  • Płytka wymaga przylutowania złączy
  • Wymiary płytki (ze złączami): 21 x 21 x 7 mm

Na co zwrócić uwagę podczas korzystania z nakładki?

  • Należy używać nakładki LiPo SHIM tylko z akumulatorami Li-Pol lub Li-Ion.
  • Przycisk zasilania można wykorzystywać także jako przycisk RESET. Wystarczy dwukrotnie go nacisnąć, aby odciąć i przywrócić zasilanie. Dodatkowo przytrzymując przycisk BOOTSEL znajdujący się na Raspberry Pi Pico, można przejść do trybu bootloadera, bez konieczności podłączania i odłączania przewodów.
  • LiPo SHIM można wykorzystać w połączeniu z wyświetlaczem Pico Display - należy jednak pamiętać, że złącza znajdujące się na spodzie wyświetlacza mogą utrudniać podłączenie nakładki. Zaleca się użycie dłuższych złącz.

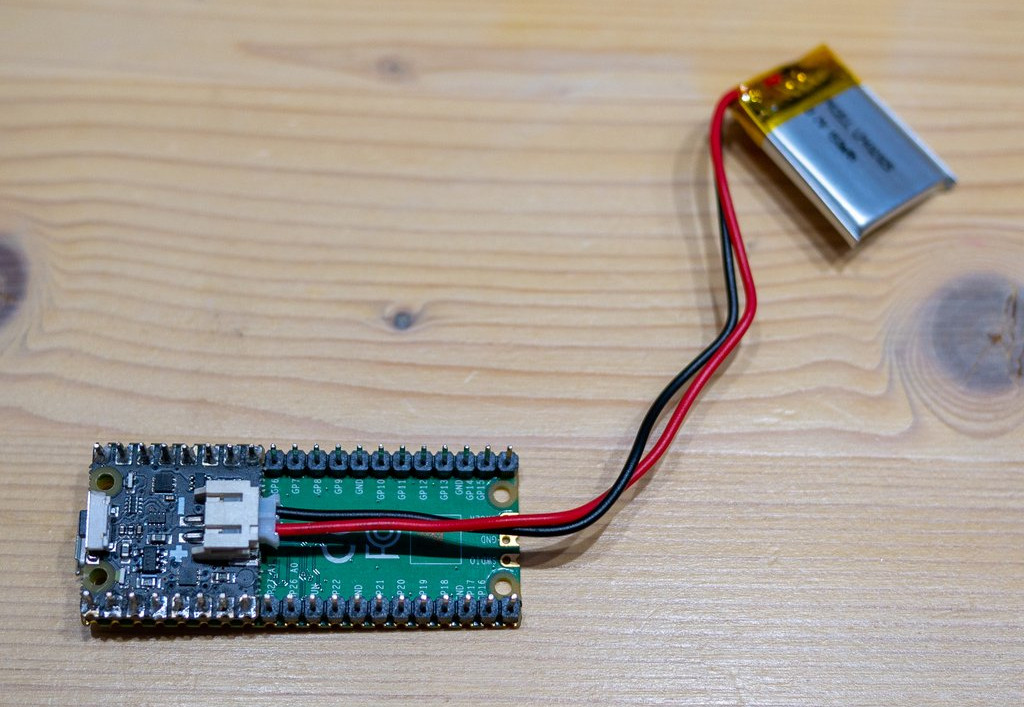

Przykład połączenia LiPo SHIM z Raspberry Pi Pico i akumulatorem.

Przykład połączenia LiPo SHIM z Raspberry Pi Pico i akumulatorem. Przedmiotem sprzedaży jest nakładka LiPo SHIM - pozostałe elementy można kupić osobno w naszym sklepie.

Szerokość opakowania 8 cm
Wysokość opakowania 12 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.003 kg
