Opis produktu: Dual ETH Quad RS485 Base Board (B) - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 - Waveshare 21666
Dual ETH Quad RS485 Base Board (B) to płytka wyprodukowana przez firmę Waveshare. Pełni funkcję płytki bazowej, ekspandera wyprowadzeń przeznaczonego do rozszerzenia możliwości modułów Raspberry Pi CM4. Wyposażona została w specjalne złącza umożliwiające podłączenie modułu CM4 oraz wyprowadzenia podstawowych interfejsów, w tym 2x złącza USB 2.0, 2x RJ45 Ethernet, HDMI, 2x CSI oraz 4x interfejsy izolowane RS485.

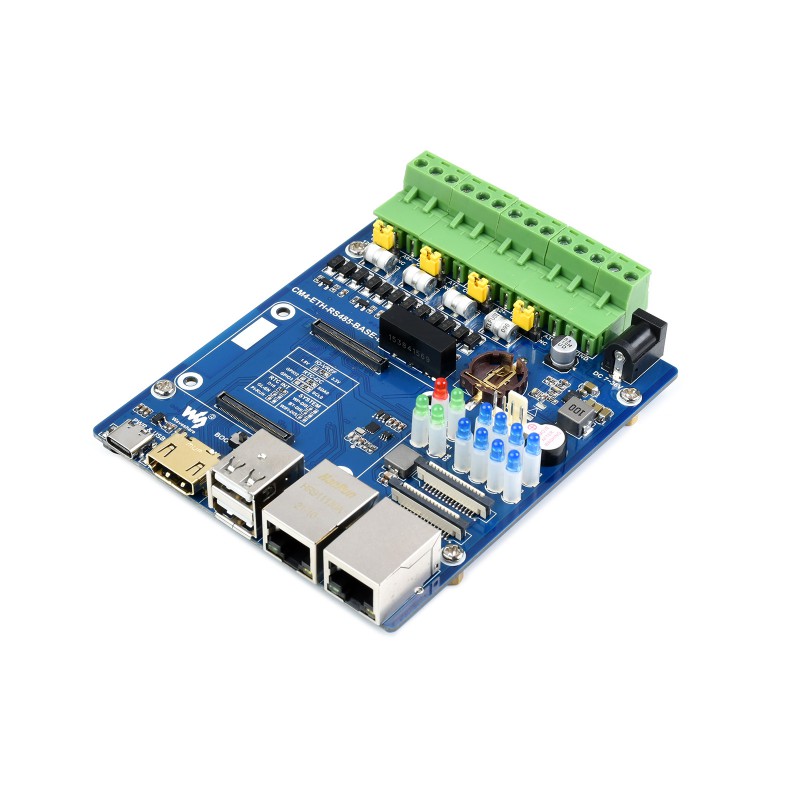

Dual ETH Quad RS485 Base Board (B) - ekspander wyprowadzeń do Raspberry Pi Compute Module 4.

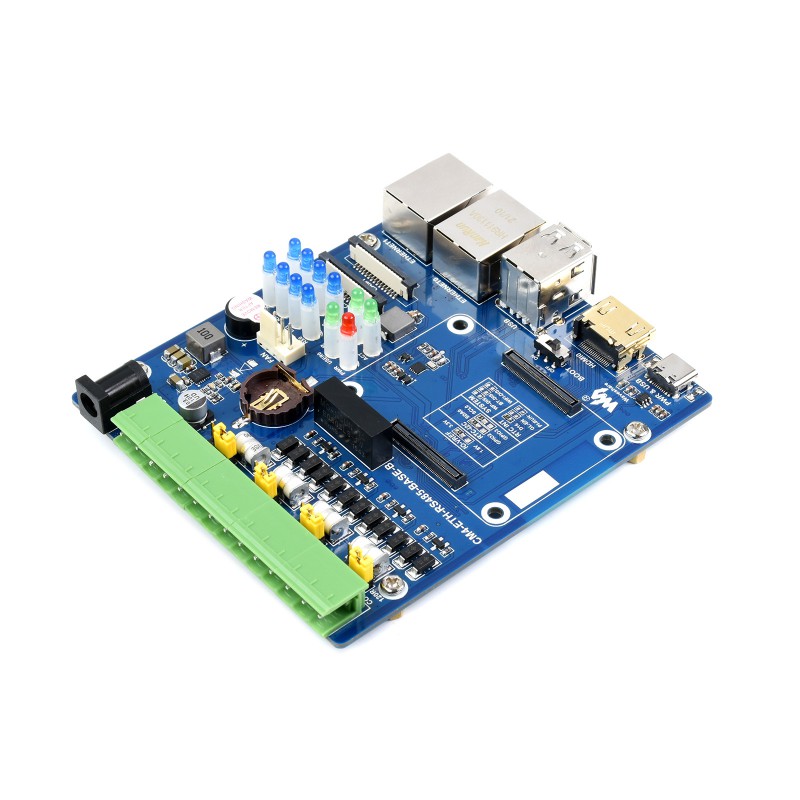

Dual ETH Quad RS485 Base Board (B).
Specyfikacja techniczna
- Kompatybilny z Raspberry Pi Compute Module 4
- Wyposażony w złącze Gigabit Ethernet RJ45, złącze 100 Mb/s Ethernet RJ45
- Wyposażony w 4x izolowane RS485
- Interfejs USB: 2x USB typu A
- Złącze kamery: 2x port MIPI CSI-2 (15-pinowe złącze FPC 1,0 mm)
- Złącze wideo: 1x port HDMI, obsługuje wyjście 4K 30 fps
- Zegar czasu rzeczywistego (RTC) z potrzymaniem bateryjnym
- Slot kart microSD przeznaczony dla modułów RPI CM4 Lite
- Kontroler wentylatora 5V PWM z sprzężeniem zwrotnym
- Wskaźniki LED: 1x wskaźnik zasilania, 1x wskaźnik stanu CM4, 2x dioda LED użytkownika, 8x wskaźnik komunikacji RS485
- Zasilanie: od 7 V do 36 V
- Wymiary: 93,6 x 108,8 mm

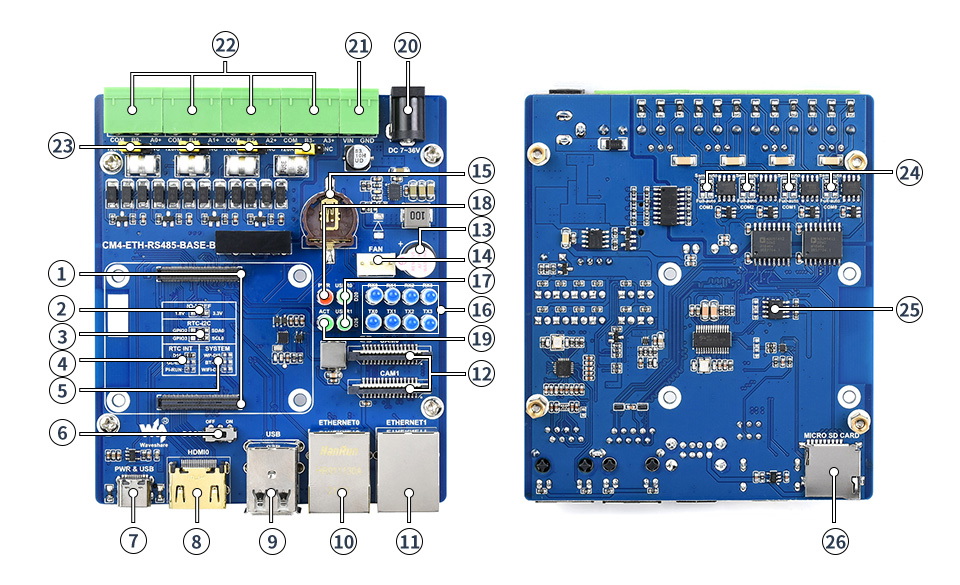

Rozmieszczenie elementów na płytce
- Gniazdo CM4 dla wszystkich Compute Module 4
- IO-VREF
- RTC-12C: wybór magistrali 12C dla RTC
- RTC INT: wybór pinu przerwania RTC
- SYSTEM: Konfiguracja funkcji systemu
WP-DIS: Zapobiega nadpisaniu EEPROM
BT-DIS: Wyłącza funkcję Bluetooth, TYLKO dla CM4 z wariantem anteny
WIFI-DIS: Wyłącza funkcję WiFi, TYLKO dla CM4 z wariantem anteny - Przełącznik Boot
ON: CM4 zostanie uruchomiony z interfejsu USB typu C
OFF: CM4 zostanie uruchomiony z karty eMMC lub microSD - Złącze USB typu C
Gdy przełącznik BOOT jest w pozycji „ON”, USB może być używany jako port programowania USB lub zasilania prądem stałym
Gdy przełącznik BOOT jest w pozycji „OFF”, port USB może być używany tylko jako port zasilania prądem stałym - Port HDMI0
- Port USB 2x
- Złącze Gigabit RJ45 Ethernet
- Złącze Ethernet 100 Mb/s
- CAM0 i CAM1: 2x porty kamery MIPI CSI
- Buzzer
- Złącza wentylatora
- Gniazdo baterii RTC
- RS485 Wskaźnik TX/RX
TXn: Wskaźnik TX dla kanału n
RXn: Wskaźnik RX dla kanału n - Dioda użytkownika
USER0: Sterowanie GPIO20
USER1: Sterowanie GPIO26 - Wskaźnik zasilania PWR
- Wskaźnik stanu pracy Raspberry Pi
- Gniazdo DC (od 7 V do 36 V DC)
- Złącze śrubowe do zasilania (od 7 V do 36 V DC)
- Zacisk RS485: 4x izolowany zacisk RS485 o rastrze 5,08 mm
- Zworka wyboru rezystora balansującego
- Wybór trybu pracy RS485
Full-auto: tryb automatyczny, łatwy w obsłudze programowej, o słabej obciążalności
Semi-auto: tryb półautomatyczny, który wymaga ręcznego przełączania TX/RX, o wysokiej niezawodności i dużej obciążalności - Układ szyfrujący ATSHA204, zapewniający wielokrotne szyfrowanie w celu zapewnienia bezpieczeństwa i niezawodności danych
- Gniazdo kart microSD
Dual ETH Quad RS485 Base Board (B) - ekspander wyprowadzeń do Raspberry Pi Compute Module 4 - Waveshare 21666.
