Opis produktu: Przewód IDC 10 pin żeńsko-męski do druku - 30 cm

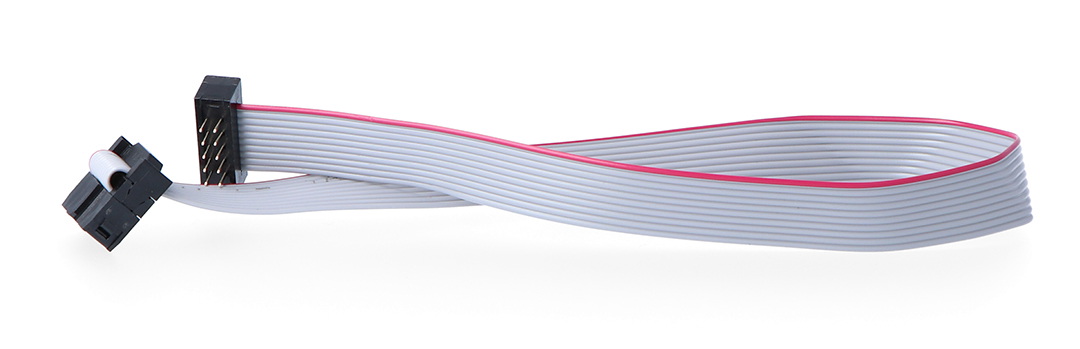

Uniwersalny przewód o długości 30 cm zakończony 10-pinowym gniazdem żeńskim IDC oraz wtykiem męskim do druku raster 2,54 mm. Przewód można wykorzystać np. do tworzenia połączeń pomiędzy PCB, a modułami peryferyjnymi.
Kabel IDC - łatwy montaż i demontaż bez lutowania!
Połączenia przewodowe w urządzeniach elektronicznych są bardzo częstym zjawiskiem konstrukcyjnym. Szczególnie dotyczy to takich urządzeń, których konstrukcja zawiera więcej niż jedną płytkę PCB. Im więcej sygnałów chcemy przesłać pomiędzy jedną a drugą płytką, tym więcej wyprowadzeń w złączu będzie nam potrzebnych. Dotyczy to np. modułów wyświetlaczy siedmiosegmentowych LED, które mogą pracować w układzie wspólnej katody lub wspólnej anody. Łącznie taki pojedynczy wyświetlacz musi mieć doprowadzone łącznie dziewięć sygnałów, które obejmują zasilanie siedmiu pojedynczych linii segmentowych, kropki dziesiętnej i podłączenie wspólnej katody lub anody. W takim przypadku, znakomicie sprawdzi się oferowany kabel 10-pinowy IDC, którego złącza są ukształtowane w sposób całkowicie eliminujący ryzyko pomyłki przy ponownym składaniu urządzenia.
Budowa kabla IDC
Kabel wyposażony w złącza IDC, ma budowę płaską, w której poszczególne żyły są ustawione obok siebie. Każda z żył jest połączona ze stykiem umieszczonym w wyprowadzeniu na konektorze poprzez nakłucie izolacji. Taka technologia wykonywania połączeń, eliminuje konieczność zdejmowania izolacji z końcówek przewodów i ich lutowanie. Łączenie przewodów z wyprowadzeniami następuje poprzez zaprasowanie konektora na obrysie taśmy wieloprzewodowej, za pomocą dedykowanej zaciskarki. Jeśli natomiast nie posiadamy zaciskarki do złączy IDC, możemy konektor IDC zaprasować na przewodach używając imadła.
Specyfikacja przewodu IDC
- długość 30 cm
- gniazdo IDC żeńskie
- wtyk męski
- raster: 2,54 mm
Przewód IDC 10 pin żeńsko-męski do druku - 30 cm.
