- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis

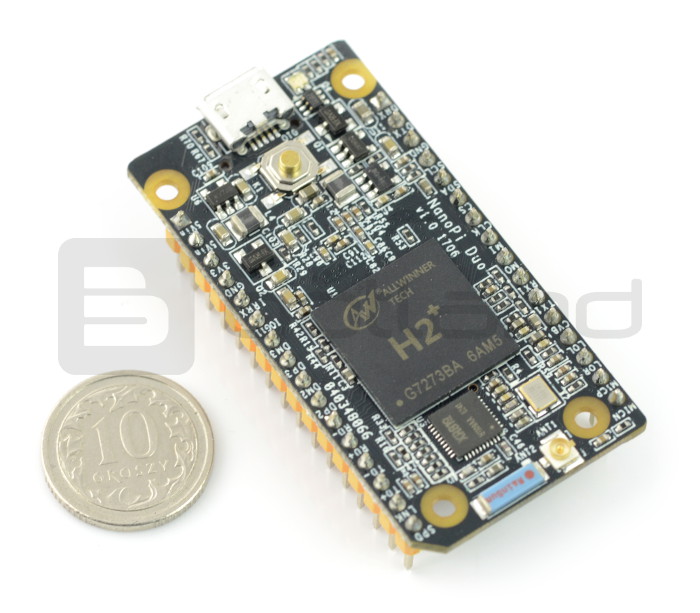

Miniaturowy komputer NanoPi w wersji Duo z procesorem Allwinner H2+ quad-coreARM Cortex-A7 1,2 GHz. Płytka posiada 512 MB pamięci RAM DDR3, wbudowany moduł WiFi + 2x USB Host na pinach 2,54 mm, 16 GPIO, złącze na kartę microSD. Działa z systemami producenta UbuntuCore i Linux.
Zaletą płytki są jej niewielkie wymiary, obrys płytki to 50 x 25,4 mm.
Co jest potrzebne do uruchomienia minikomputera NanoPi?
- Karta pamięci microSD - nośnik na którym zainstalowany zostanie się system operacyjny
- Zasilacz sieciowy z wtykiem microUSB - 5 V o wydajności prądowej 2 A
Urządzenie posiada moduł WiFi i inne popularne interfejsy.
System operacyjny
NanoPi współpracuje z systemami przygotowanymi przez producenta: UbuntuCore i Linux Lastest Mainline Kernel 4.11. Dyskiem urządzenia może być karta microSD, którą można nabyć w naszym sklepie.
|
Systemy operacyjny można pobrać ze strony producenta. Producent udostępnia również przewodnik instalacji systemu. |
Komunikacja
Minikomputer posiada podstawowe interfejsy komunikacyjne, które spotkać można w komputerach biurowych klasy PC. Oprócz wcześniej wymienionych złącz audio i wideo użytkownik ma do dyspozycji:
- 2x USB Host na pinach 2,54 mm, pod które można podłączyć np. myszkę, klawiaturę, kartę WiFi czy pendrive. Jeśli okaże się, że gniazd jest zbyt mało można zwiększyć ich ilości stosując zewnętrzny HUB USB. Interfejsy wyprowadzone na pinach można podłączyć przy pomocy przewodów.
- Moduł WiFi - komunikacja bezprzewodowa w standardzie 802.11b/g/n
- Złącze Ethernet 10 / 100 MHz do wyprowadzenia z pinów 2,54 mm
- GPIO x 16 pin - wyjścia/wejścia ogólnego przeznaczenia, które mogą służyć do obsługi diod LED, przycisków, sterowników silników. Wśród nich znajdują się piny obsługujące interfejsy: I2C, SPI i UART. Piny należy samodzielnie wlutować, listwy goldpin raster 2,54 mm można nabyć w naszym sklepie.
- slot microSD - gniazdo na kartę pamięci microSD, na której może być zainstalowany system operacyjny.
Rozkład wyprowadzeń GPIO - moduł posiada już wlutowane piny goldpin.
Zasilanie
Jako źródło zasilania układ wykorzystuje złącze microUSB. Producent zaleca aby napięcie podane na złącze miało wartość 5,0 V, natomiast wydajność prądowa wykorzystanego zasilacza powinna wynosić co najmniej 2,0 A. W naszej ofercie znajdziesz zasilacze spełniające te parametry, np.: zasilacz Extreme 2,1 A.
Zestaw startowy
Producent przygotował zestaw czujników i modułów w poręcznym kuferku, który ułatwia rozpoczęcie pracy z minikomputerem.
Zawartość zestawu Matrix Starter Kit - do nabycia osobno.
Specyfikacja |
|
| Model | NanoPi Duo |
| Specyfikacja |
|
| Procesor | Allwinner H2+ |
| Rdzeń |
Quad-Core ARM Cortex A7 |
| Systemy |
Linux Kernel 4.11.2 UbuntuCore |
| Taktowanie | 1,2 GHz |
| Pamięć RAM |
512 MB |
| Pamięć |
karta microSD |
| Gniazdo GPIO |
16 pinowe złącze wlutowane w płytkę |
| Zasilanie |
5 V / 2 A - microUSB |
| Wymiary płytki | 50 x 25,4 mm |
| Interfejsy | |
| USB Host |
2 x USB Host na pinach 2,54 mm |
| Interfejs sieciowy | Ethernet 10/100 Mbps na pinach 2,54 mm |
| Wideo | -CVBS na pinach GPIO |
| Audio |
wyjście audio oraz mikrofon wyprowadzone na złączu GPIO |
| Komunikacja |
WiFi, UART, SPI, I2C, GPIO, PWM |
| Debugger |
Port szeregowy 4pin / 2,54mm |
| Dodatkowe |
Przycisk Reset, złącze u.FL na dodatkową antenę |
