TSL2581FN - cyfrowy czujnik natężenia światła otoczenia I2C - Waveshare 12490

Indeks: WSR-08361

Cyfrowy czujnik mierzący natężenie światła otoczenia. Posiada liniową charakterystykę widmową w zakresie światła widzialnego przez ludzkie oko. Moduł zasilany jest napięciem od 3,3V do 5 V, komunikuje się poprzez I2C, działa w zakresie dynamicznym od 1 do 1000000. Jest 30 razy bardziej czuły niż moduły TSL2561.

TSL2581FN - cyfrowy czujnik natężenia światła otoczenia I2C - Waveshare 12490
12,90 zł
10,49 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Cyfrowy czujnik natężenia światła zasilany napięciem od 3,3 V do 5 V z interfejsem I2C. Spośród innych sensorów tego typu wyróżnia się liniową charakterystyką w zakresie widzialnych przez ludzkie oko długości fali świetlnej. W celu lepszej aproksymacji TSL2581 mierzy również natężenia światła podczerwonego. Jest 30 razy bardziej czuły niż moduły TSL2561.



Czujnik TSL2581 posiada dwa przetworniki analogowo-cyfrowe (ADC), które całkują prądy jednocześnie z dwóch zintegrowanych fotodiod. Zmieniając czas całkowania można mierzyć zarówno małe jak i duże natężenia padającego światła. Sensor można używać z dowolnym mikrokontrolerem wyposażonym w interfejs I2C (np. STM32Discovery, Arduino czy Raspberry Pi).



Produkt kompatybilny z Arduino i STM32

Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino i STM32.



Podłączenie

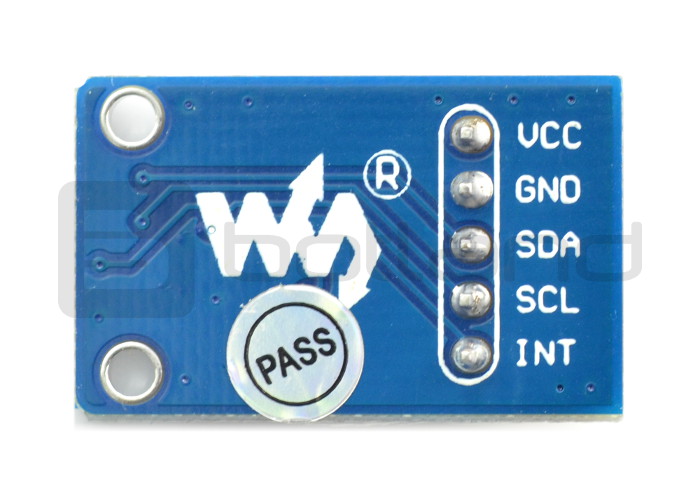

Układ posiada 5 wyprowadzeń:

PinOpis
VCC Napięcie zasilanie od 3,3 V do 5 V.
GND Masa układu.
SCL Linia zegarowa magistrali I2C.
SDA Linia danych magistrali I2C.
INT Przerwanie zewnętrzne pierwsze.



Zworka ADDR pozwala zmienić adres magistrali I2C. Szczegóły w dokumentacji, instrukcji oraz na schemacie modułu.

Specyfikacja

  • Napięcie pracy: od 3,3 V do 5 V
  • Interfejs komunikacyjny: I2C
  • Rozdzielczość: 16-bitów
  • Dwa otwory montażowe 2 mm

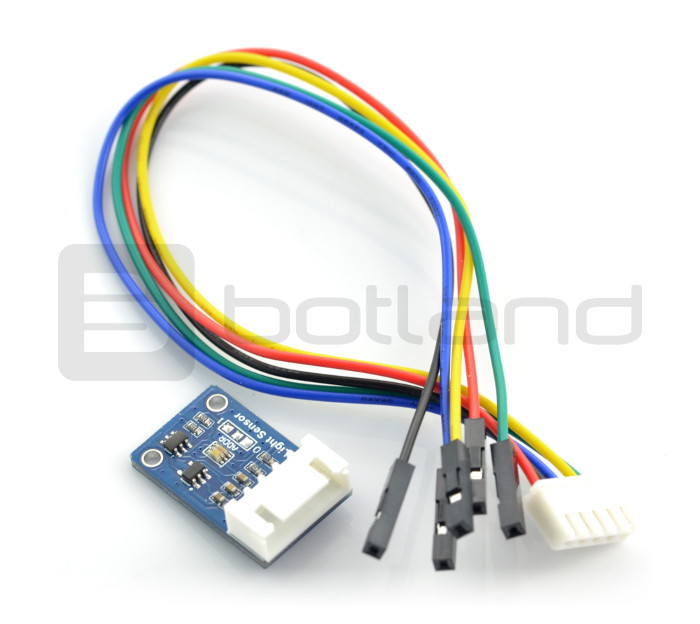

  • W zestawie przewód połączeniowy z końcówkami żeńskimi
  • Wymiary płytki: 25 x 15,5 mm
