Specyfikacja
- Napięcie zasilania: od 2,2 V do 3,6 V
- Pobór prądu: 0,5 mA
- Zakres pomiarowy:
- +- 3 G (800 mV/G)
- +- 11 G (206 mV/G)
- Wymiary: 12 x 23 x 2,3 mm
- Masa: 1 g
- Brak regulatora napięcia
- Zestaw zawiera: goldpiny proste, goldpiny kątowe oraz zworkę
Opis
Czujnik służy do pomiaru przyspieszeń w trzech osiach. Jest to moduł z akcelerometrem 3D MMA7361L firmyFreescale.Dane wyjściowe przesyłane są do jednostki centralnej w postaci analogowej. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową .
W naszym sklepie dostępne są także akcelerometry z wbudowanym regulatorem napięcia MMA7361L działająca w zakresie1,5G lub 6G oraz MMA7341L - 3G lub 11G.
|
Uwaga! Przed podłączeniem należy zapoznać się z dokumentacją modułu. |

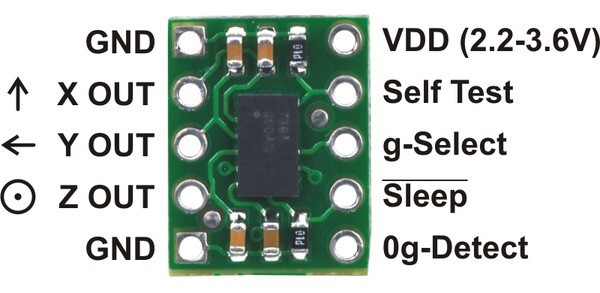

Wyprowadzenia
Zasilnie od 2,2 V do 16 V podłączane jest dopinu VIN.
Piny X, Y, Zsą analogowymi wyjściami odpowiednich osi akcelerometru. Wyjścia są wycentrowane na połowę wartości napięcia pinu 3V3. Przyspieszenie dodatnie powoduje wzrost, a ujemne spadek napięcia.
Pin wyboru czułości g-Select jest wewnętrznie podciągnięty do masy, co ustala domyślny zakres na:
- +/-1,5G (800mv/G) dla MMA7361L
- +/-3G (440 mV/G) dla MMA7341L.
Podanie stanu wysokiego zmienia zakres na:
- +/-6G (206 mV/G) dla MMA7361L
- +/-11g (118 mV/G) dla MMA7341L.
Pin 0g-Detectjest w stanie wysokim, gdy wszystkie trzy osie wykrywają 0 G.
Pin SelfTestjest wewnętrzniepodciągnięty do masy. Jego podłączenie nie jest wymagane do poprawnej pracy modułu. Szczegóły w dokumentacji .
|
Uwaga! Piny SelfTest oraz g-Select nie współpracują z napięciem 5V! |
Wymiary
Obrys układu mieści się w prostokącie o wymiarach: 13 x 10,5 mm Grubość całości nie przekracza 2,5 mm.
