Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis
Moduł współpracujący z Arduino, który umożliwia komunikację w standardzie GSM i GPRS. Pozwala prowadzić rozmowy głosowe, wysyłać wiadomości SMS. Posiada również moduł lokalizacji GPS. Na płytce znajdują się: złącze karty SIM, wyprowadzenia na mikrofon i głośnik, slot baterii do zegara od GPS oraz dwa złącza anten u.FL.
Specyfikacja
- Układ MG2639
- Obsługiwane standardy: GSM / GPRS
- Częstotliwości: 850 / 900 / 1800 / 1900 MHz
- Wysyłanie i odbieranie wiadomości SMS
- Nawiązywanie połączeń głosowych
- Transmisja GPRS
- Moc:
- Klasa 4: 2 W dla 850 MHz
- Klasa 1: 1 W dla 1800 MHz
- Złącze kart SIM: 1,8 V i 3,0 V
- Wsparcie komend AT
- Konwersja poziomów logicznych z 3,3 V / 5 V do 2,8 V
- Dwa złącza u.FL: dla GPS oraz GSM (brak anten w zestawie)
- Brak złącz w zestawie, należy je zakupić osobno
- Wymiary płytki: 75 x 53 mm
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika z programem dla Arduino.

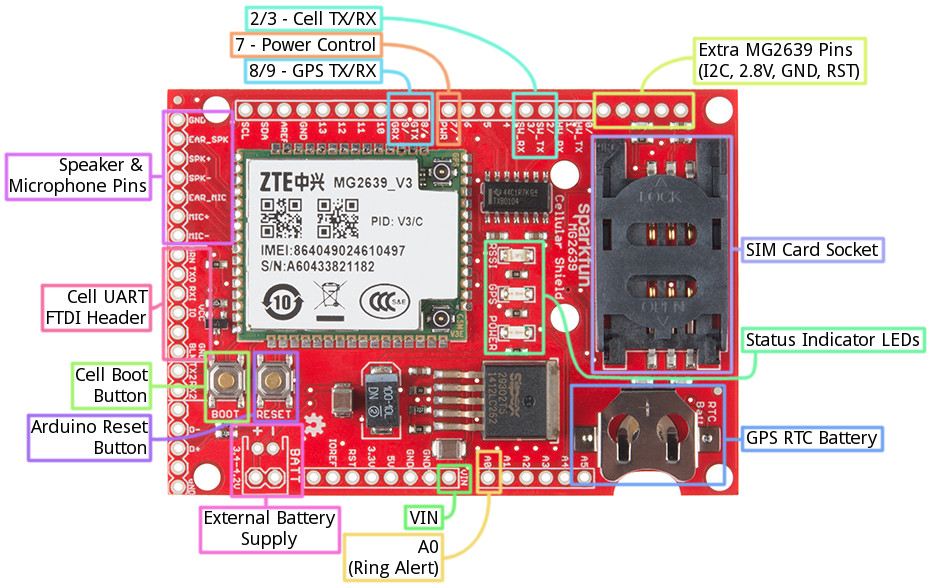

Połączenie z Arduino
Układ działa jako nakładka do Arduino, wykorzystując następujące wyprowadzenia:
| Pin MG2639 | Arduino | Opis |
|---|---|---|
| Power Supply | VIN | Moduł wymaga zasilania Arduino przez złącze DC (USB ma zbyt małą wydajność). Pin odłączany przez zworkę. |
| RING Alert | A0 | Pin przechodzi w stan niski przy nadchodzącym połączeniu. |
| Cell UART TX | 2 | Transmisja danych GSM (4800 b/s). |
| Cell UART RX | 3 | Odbiór danych GSM (4800 b/s). |
| Cell boot pin | 7 | Przycisk BOOT. |
|
GPS UART TX |
8 | Transmisja danych GPS (11500 b/s). |
| GPS UART TX | 9 | Odbiór danych GSM (11500 b/s). |
|
Vin |
Vin | Napięcie wejściowe Vin. |
| GND | GND | Masa układu |
