Husarion Core2 WiFi - STM32F4 ARM Cortex M4

Indeks: HUS-07481

Moduł z 32-bitowym mikrokontrolerem wyposażonym w rdzeń ARM Cortex M4, 168 MHz, 1 MB Flash, 192 kB RAM. Kontroler przeznaczony do sterowania robotami oraz automatyką. Posiada wbudowany sterownik silników z enkoderem, moduł WiFi, porty do podłączenia czujników i serwomechanizmów, złącze kart microSD oraz wiele innych.

Husarion Core2 WiFi - STM32F4 ARM Cortex M4
467,00 zł
379,67 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Husarion

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis

Moduł z 32-bitowym mikrokontrolerem wyposażonym w rdzeń ARM Cortex M4, 168 MHz, 1 MB Flash, 192 kB RAM. Kontroler przeznaczony do sterowania robotami oraz automatyką. Posiada wbudowany sterownik silników z enkoderem, moduł WiFi, porty do podłączenia czujników i serwomechanizmów, złącze kart microSD oraz wiele innych.

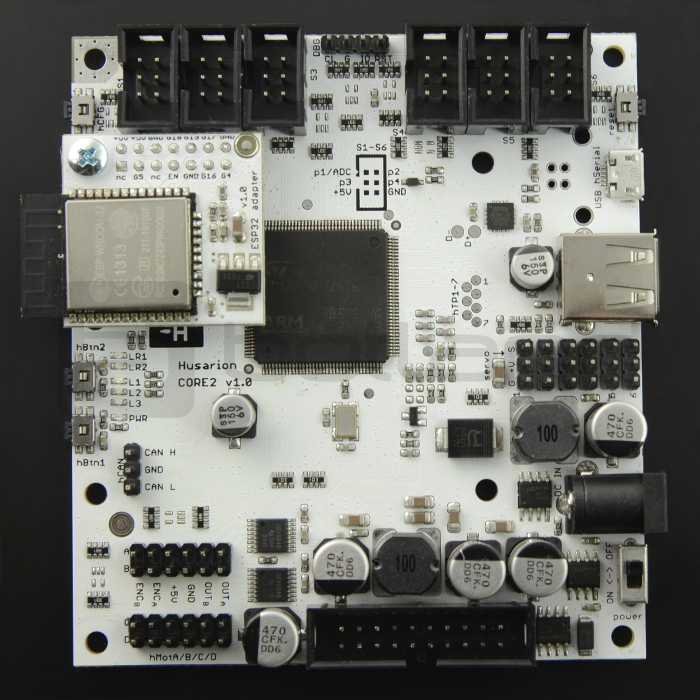

Husarion Core2 - STM32F4 ARM Cortex M

Główne cechy

  • Potężny mikrokokontroler taktowany sygnałem 168 MHz z rdzeniem Cortex M4
  • Duża ilość pamięci: RAM 192 kB, Flash 1 MB
  • 42 linie GPIO, 12-bitowy przetwornik A/C
  • Interefejsy komunikacyjne m.in.: 4x UART, 3x I2C, SPI, CAN, USB
  • Szeroki zakres napięcia zasilania od 6 V do 16 V
  • Wbudowany sterownik silników DC, prąd ciągły do 1 A na kanał
  • Dołączony moduł WiFi oparty na popularnym układzie ESP32
  • Impulsowy regulator napięcia dla serwomechanizmów z możliwością wyboru napięcia 5 V / 6 V / 7,4 V / 8,6 V

Szczegółowy opis można znaleźć w dokumentacji producenta.

Programowanie on-line

Core2 może być programowany bez instalowania oprogramowania na komputerze dzięki WebIDE na cloud.husarion.com. Środowisko pozwala też na stworzenie graficznego interfejsu użytkownika (np. do robota) – kod źródłowy HTML jest wtedy przechowywany w chmurze, ale przypisany do danego urządzenia.

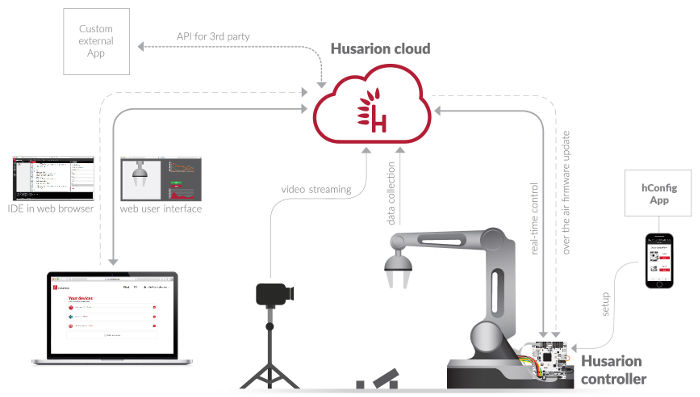

Schemat programowania płytki Husarion.

Specyfikacja techniczna

CechaOpis
Napięcie zasilania

od 6 V do 16 V

gniazdo DC

Mikrokontroler STM32F407ZGT6J
Rdzeń  ARM Cortex M4 32-bit
Taktowanie 168 MHz
Pamięć Flash:  1 MB
Pamięć SRAM  192 kB
Liczba portów GPIO 42
Napięcie pracy GPIO 3,3 V (tolerują 5 V)

Przetwornik

analogowo-cyfrowy:

13-kanałowy

12-bitowy

Liczba kanały PWM

10

6x 3,3 V / 1Hz - 21 kHz

4x 16bit dla sterownika silników

Sterownik silników

4 wyjścia hMotor

Średni prąd na kanał 1 A

Maksymalny prąd na kanał 2 A

Interfejs obsługi enkoderów

Interfejsy

4x UART

3 x I2C - 400 kHz

1x SPI - 1 Mbps

1x CAN - 500 kbps

Przerwania zewnętrzne 8 kanałów, wyzwalane zboczem
Porty obsługi serw

6x z konwerterem DC/DC

wybór napięcia: 5 V / 6 V / 7,4 V / 8,6 V

Włącznik ON / OFF
Gniazdo microUSB z transmisją szeregową FTDI
Gniazdo USB A Złącze USB typu HOST
Gniazdo microSD  dla karty pamięci microSD
Przyciski RESET, CFG, 2x użytkownika
Moduł WiFi ESP32 zamontowany na płytce
Wymiary 85 x 94 x 14 mm
Masa płytki 67 g

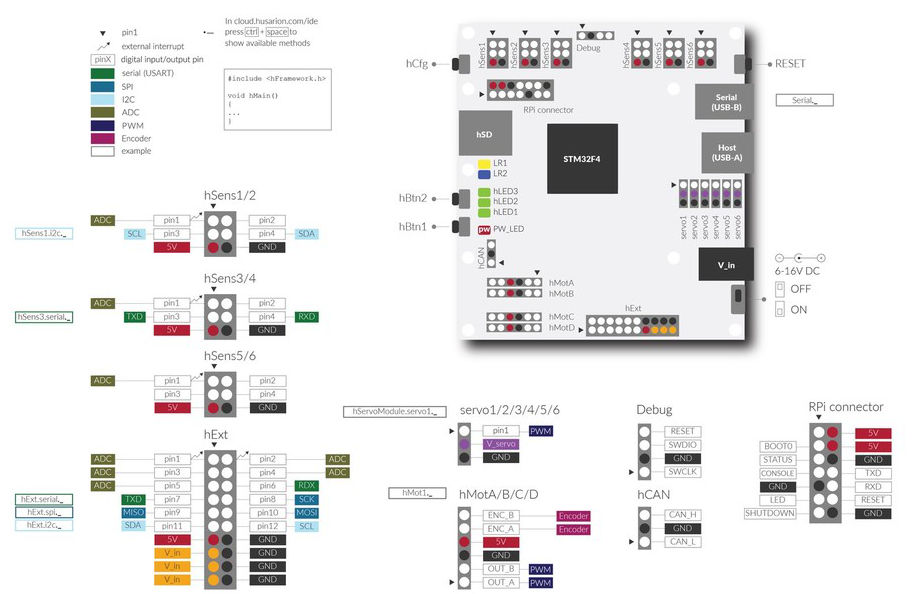

Rozkład elementów na płytce.

UC - Pamięć RAM 192 kB
UC - Taktowanie 168 MHz
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
