Opis produktu: Pololu VNH3SP30 - jednokanałowy sterownik silników MD01B 16 V / 9 A
Moduł z jednokanałowym mostkiem H VNH3SP30 firmy ST pozwala kontrolować silniki zasilane napięciem z zakresu 5,5 V - 16 V o ciągłym poborze prądu do 9 A, chwilowym do 30 A. Układ umożliwia zmianę kierunku obrotów silnika oraz regulacje prędkości obrotowej poprzez sygnał PWM.
| PIN | Opis |
| VIN | Zasilanie silników. |
| OUTA | Wyjście pół-mostka A zasilania silników. |
| OUTB | Wyjście pół-mostka B zasilania silników. |
| PWM | Wejście sygnału PWM domyślnie podciągnięte do masy (do 10KHz) |
| INA/INB | Wejścia zmiany kierunku obrotów. |
| GND | Potencjał masy. |
| CS | Wyjścia pomiaru prądu. Dostępny tylko w wersji VNH2SP30 |

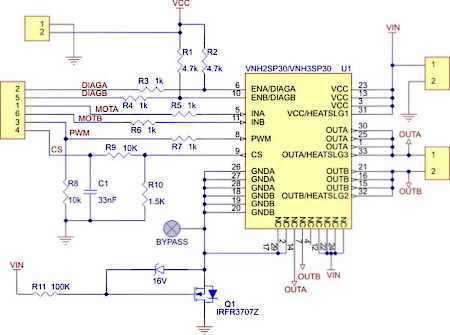

Schemat modułu VNH3SP30.
Zestawienie układów z serii VNH
| VNH3SP30 | VNH2SP30 | VNH5019 | |
| Napięcie zasilania | 5.5 – 16 V | 5.5 – 16 V | 5.5 – 24 V |
| Rezystancja MOSFET | 34 mΩ typ. | 19 mΩ max. | 18 mΩ typ. |
| Maks. częstotliwość PWM | 10 kHz | 20 kHz | 20 kHz |
| Wyjście pomiaru prądu | n/a | 0.13 V/A | 0.13 V/A |
| Minimalny poziom sygnałów logicznych | 3.25 V | 3.25 V | 2.1 V |
| Czas do przegrzania przy 20 A | 8 s | 35 s | 20 s |
| Czas do przegrzania przy15 A | 30 s | 150 s | 90 s |
| Prąd ciągły | 9 A | 14 A | 12 A |
Specyfikacja sterownika silników Pololu VNH3SP30
- Napięcie zasilania: 5,5 V - 16 V
- Prąd wyjściowy ciągły: 9 A
- Prąd maksymalny chwilowy: 30 A
- Częstotliwość PWM: do 10 kHz
- Zabezpieczenie przed niewłaściwym podpięciem zasilania
W zestawie:
- Sterownik silników
- Złącze zasilania
- Listwa goldpin
