Indeks: PLL-00744
EAN: 5904422367275

High-Power 18v15 - jednokanałowy sterownik silników 30V/15A - Pololu 755

Oparty na tranzystorach MOSFET wydajny mostek H pozwala kontrolować obroty silnika w obu kierunkach. Zasilanie silników: od 5,5 V do 30 V. Prąd maksymalny: 15 A.

Produkt wycofany ze sprzedaży

Ten model nie jest już produkowany i nie wróci do naszej oferty.

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Pololu High-Power 18v15 - jednokanałowy sterownik silników 30 V / 15 A

Sterownik oparty na tranzystorach MOSFET pozwala kontrolować jeden silnik prądu stałego zasilany napięciem od 5,5 V do 30 V o poborze prądu do 15 A.

Wyprowadzenia zostały rozmieszczone po obu stronach modułu. Po jednej umieszczono konektory odpowiedzialne za sterowanie oraz zasilanie części logicznej. Na przeciwnej krawędzi znajdują się piny zasilania silnika (V+, GND) oraz jego wyjścia (OUTA, OUTB). Wartość napięcia sygnałów sterujących powinna mieścić się w zakresie od 3,5 V do 5,5 V. Producent nie zaleca pracy na napięciem 3,3 V.

W standardowym zastosowaniu wymagane jest jedynie podłączenie sygnału PWM oraz pinu wyboru kierunku obrotów silnika DIR. Flagi FF1 oraz FF2 sygnalizują nieprawidłową pracę układu. Pin RESET domyślnie jest podciągnięty do zasilania. Gdy zostanie doprowadzony stan niski, układ przejdzie w stan minimalnego poboru energii. Zresetowane zostaną także wszystkie flagi.

Pololu High-Power 18v15 - jednokanałowy sterownik silników 30 V / 15 A

Botland jest oficjalnym dystrybutorem elektroniki i części robotycznych Pololu. Istnieje niezliczona liczba robotów, w których konstrukcji znajdziesz co najmniej jeden komponent tej marki. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Pololu są oryginalne.

Pololu High-Power 18v15 - jednokanałowy sterownik silników 30 V / 15 A

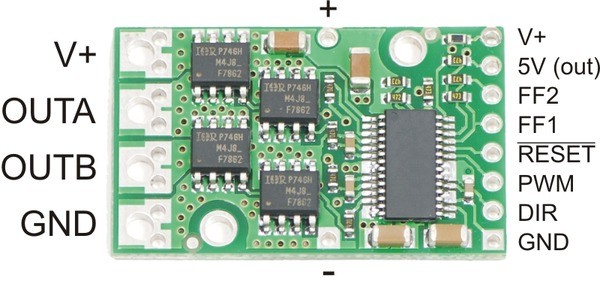

PINOpis
V+Zasilanie silnika (5,5V-30V). Wyprowadzenie oznaczone znakiem + to biegun dodatni podłączenia kondensatora. Mniejsze wyprowadzenia V+ pozwala monitorować zasilanie silnika. Nie zaleca się używania dla wysokich prądów.
5V (out)Wyjście stabilizatora napięcia 5V. Prąd wyjściowy do kilku mA. Należy uważać aby nie doszło do zwarcia z sąsiednim pinem V+ gdyż prowadzi to do nieodwracalnego uszkodzenia modułu.
GNDPotencjał masy układu.

OUTA

OUTB

Wyprowadzenia dla silnika DC.
PWMSygnał sterujący prędkością obrotową. Domyślnie w stanie niskim
DIRWybór kierunku obrotów silnika. W stanie wysokim prąd płynie z wyprowadzenia OUTA do OUTB. Domyślnie w stanie pływającym (float).
RESET Po podaniu stanu niskiego układ jest w stanie niskiego poboru energii. Kasuje też wszystkie flagi.

FF1

FF2

Flagi stanu układu. W przypadku wystąpienia błędu pojawia się stan wysoki.
FF1FF2OpisZablokowane
wyjścia
LLBrak błędówNIE
LHZwarcieTAK
HLZbyt wysoka temperatura NIE

H

H

Zbyt niskie napięcie TAK

Specyfikacja sterownika silników Pololu High-Power

  • Liczba kanałów: 1
  • Napięcie zasilania silników: od 5,5 V do 30 V
  • Prąd ciągły silnika na kanał: 15 A
  • Maksymalna częstotliwość  PWM: 40 kHz
  • Maksymalne napięcie części logicznej 5,5V
  • Rezystancja tranzystorów MOSFET: 3,5 mΩ

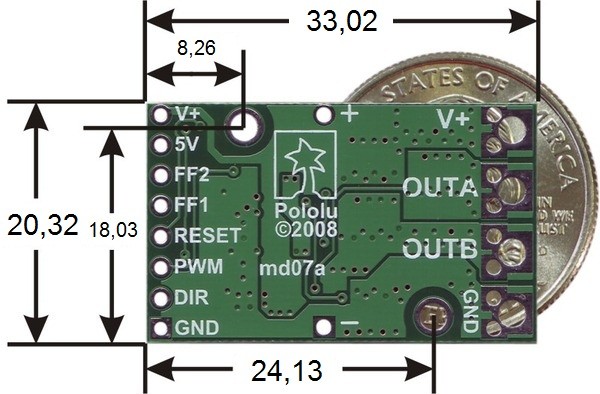

  • Wymiary: 33 x 20,3 mm
  • Masa: 2,8 g (bez konektorów)

Zestaw zawiera

  • Moduł sterownika
  • Kondensator elektrolityczny
  • Listwę goldpin
  • Złącza ARK
Nazwa Wartość
Napięcie zasil. od 5.5 V
Napięcie zasil. do 30.0 V
Wydajność prąd 15 A
Ilość kanałów 1
Szerokość 11,5 cm
Wysokość 0,5 cm
Głębokość 15 cm
Waga 0,01 kg
