Opis
Moduł Blootooth v2.1+ EDR klasa 2, komunikuje się poprzez interfejs szeregowy UART (piny RX, TX), wspiera komendy AT. Maksymalny zasięg jest równy 30 m. Następca modułu HC-06, pracuje z napięciami zarówno 3,3 V jak 5 V przez co można go podłączyć bezpośrednio do modułów Arduino.
Specyfikacja
- Napięcie zasilania: od 3 V do 6 V podłączane do pinu VCC
- Wyprowadzenia komunikacyjne pracują z napięciem 3,3 V lub 5 V
- Pobór prądu: ok. 50 mA
- Klasa 2 - moc nadajnika maks. + 10 dBm
- Zasięg: do 30 m
- Hasło do parowania: 1234
- Standard: Bluetooth 2.1 + EDR
- Profil SPP z możliwością ustawień poprzez komendy AT
- Wersja oprogramowania: 3.4.512.1127
- Komunikacja: UART (RX, TX)
- Małe wymiary: 37 x 16 mm
|
Urządzenie posiada wbudowany konwerter napięci 3,3 V - 5 V przez co można go podłączyć bezpośrednio do modułów Arduino. |

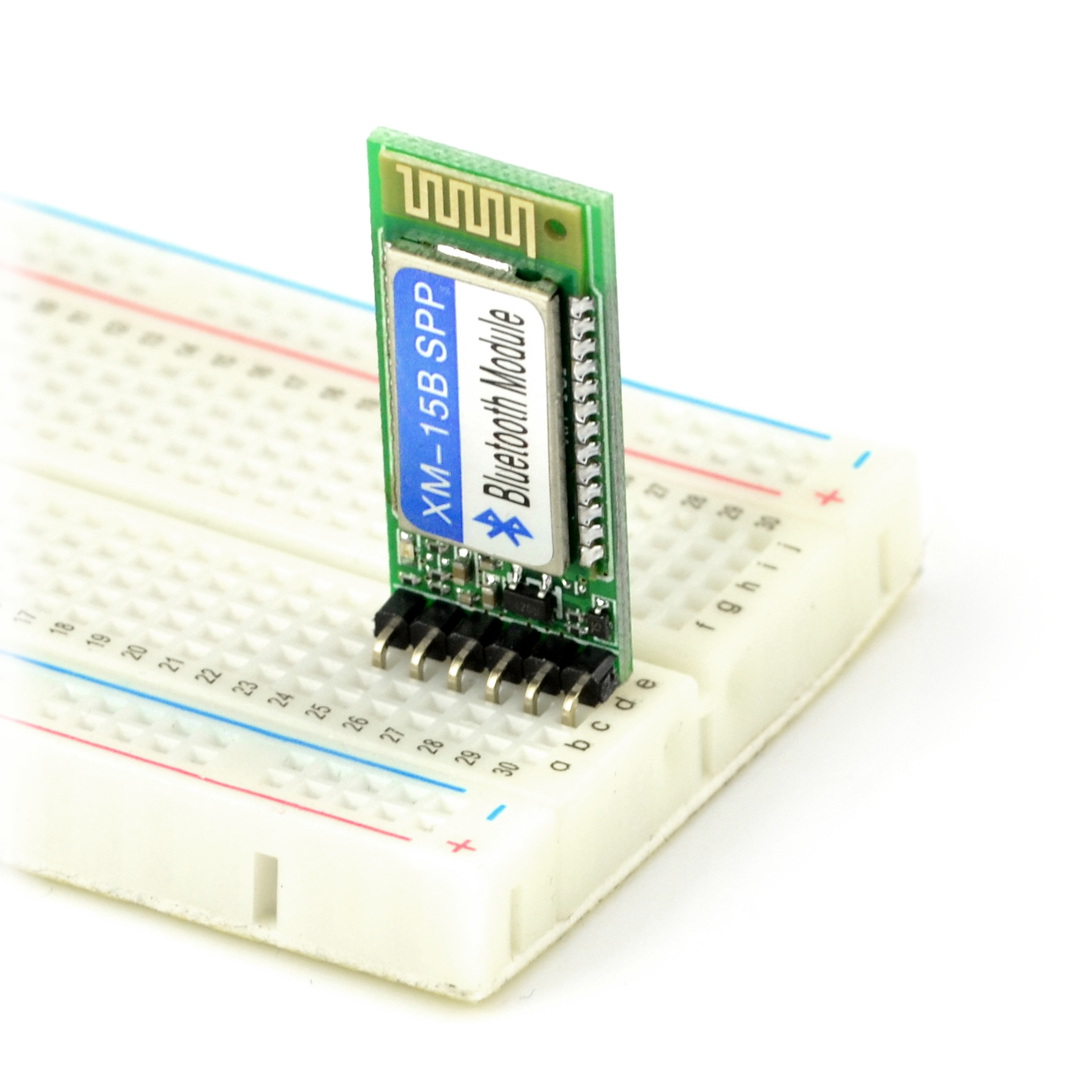

Oprócz modułu XM-15B na płytce znajdują się:
- statusowa dioda LED połączona z wyprowadzeniem statusowym PIO1 (24) sygnalizująca poprawne połączenie,
- konwerter poziomów logicznych pracujący z napięciami od 3 V do 5 V
- kondensatory filtrujące napięcie zasilania,
- przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.

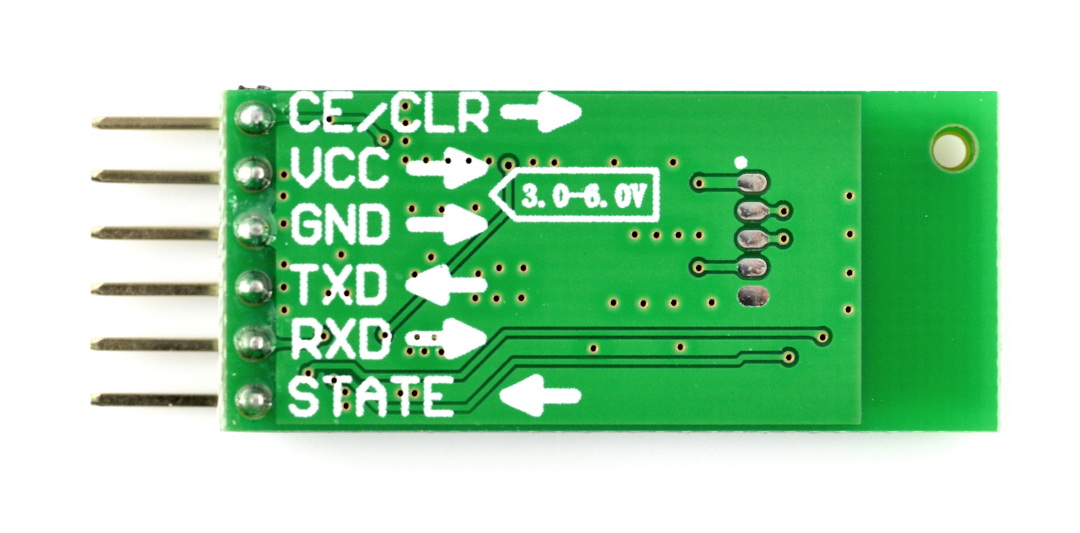

Wyprowadzenia są podpisane na odwrocie płytki, co ułatwia podłączenie.
Podłączenie
W celu uruchomienia modułu należy podłączyć napięcie zasilania do pinu oznaczonego VCC oraz masę GND. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub XM-15B, aby sparować oba urządzenia należy podać hasło: 1234. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z komputerem poprzez przejściówkę FTDI.
Komunikacje można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter FTDI. W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.
