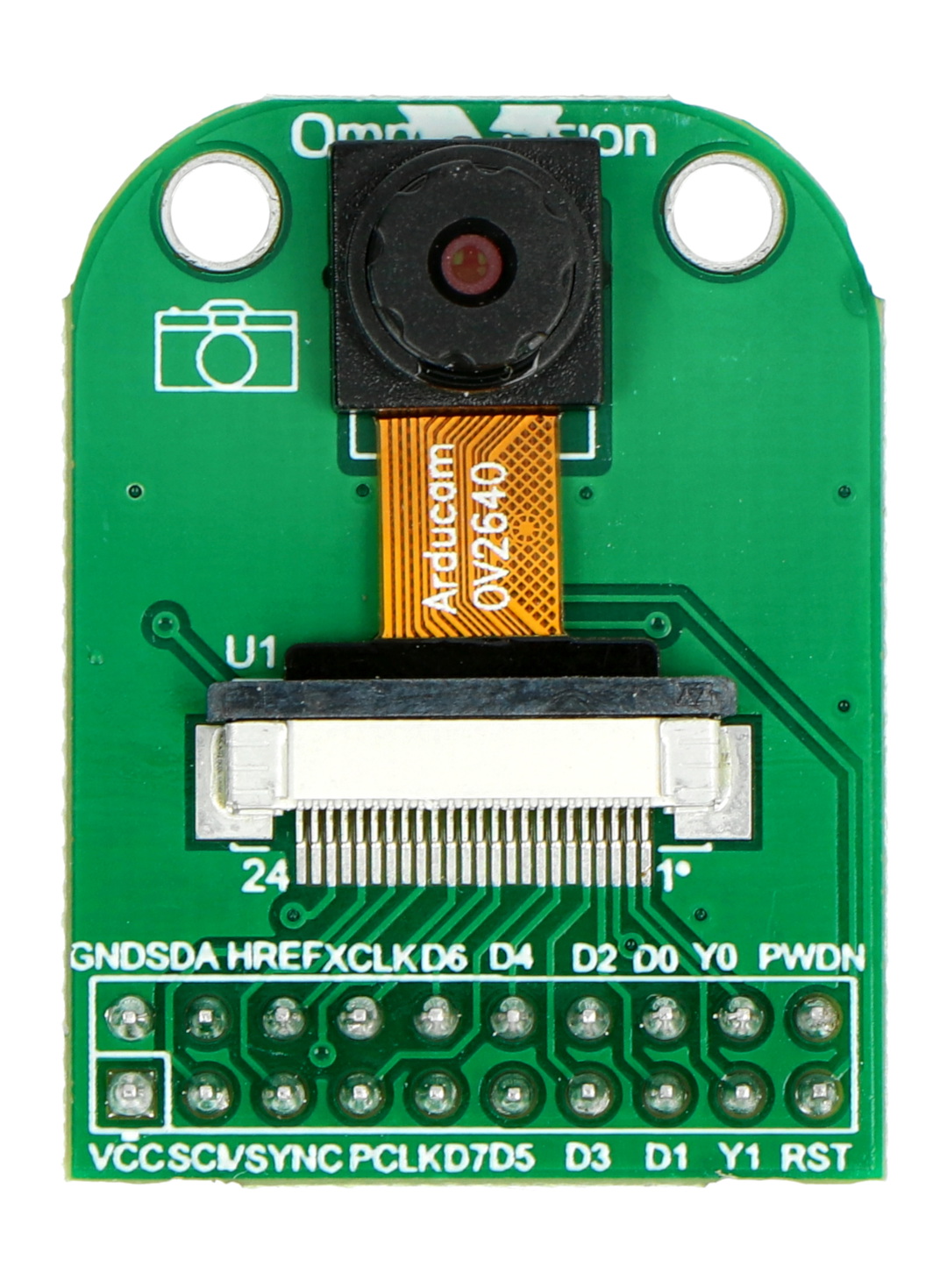

Opis produktu: Moduł kamery ArduCam OV2640 2 MPx 1600x1200px 60fps
Moduł z kamerą 2 MPx o rozdzielczości 1600 x 1200 px i prędkości do 60 fps. Daje możliwość wykonywania zdjęć i nagrywania plików wideo. Urządzenie pracuje z napięciem 3,3 V i 5 V, komunikuje się poprzez interfejs równoległy, posiada czułość 0,6 V/(lux*s), kąt widzenia 25°, obiektyw 1/4''.
Szczegółowy opis można zaleźć na stronie producenta, dostępna jest również biblioteka w serwisie GitHub.
Wyprowadzenia
Urządzenia posiada wlutowane 20-pinowe złącze raster 2,54 mm.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa interfejsu Two-Wire. |
| SDATA | Linia danych interfejsu Two-Wire. |
| VSYNC | Synchronizacja pionowa. |
| HREF | Wyjście HREF. |
| PCLK | Wyjście zegarowe matrycy sensora. |
| XCLK | Wejście zegara systemowego. |
| D9 | Wyjście danych wideo - bit 9 (MSB). |
| D8 | Wyjście danych wideo - bit 8. |
| D7 | Wyjście danych wideo - bit 7. |
| D6 | Wyjście danych wideo - bit 6. |
| D5 | Wyjście danych wideo - bit 5. |
| D4 | Wyjście danych wideo - bit 4. |
| D3 | Wyjście danych wideo - bit 3. |
| D2 | Wyjście danych wideo - bit 2 (LSB). |
| D1 | Wyjście danych wideo - bit 1 (tryb 10-bitów). |
| D0 | Wyjście danych wideo - bit 0 (tryb 10-bitów). |
| RESET | Reset układu aktywowany stanem niskim. |
| PWDN | Wyłączenie układu aktywowane stanem wysokim. |
Urządzenia posiada wlutowane 20-pinowe złącze raster 2,54 mm.
Specyfikacja
- Napięcie pracy: od 1,7 V do 3,3 V
- Rozdzielczość: 1600 x 1200 Px (2 MPx)
- Liczba klatek na sekundę:
- do 60 FPS dla formatu CIF
- do 30 FPS dla formatu SVGA
- do 15 FPS dla formatu SXGA / UXGA
- Rozmiar obiektywu: 1/4 "
- Czułość: 0,6 V/(lux*s)
- Kąt widzenia: 25°
- Formaty wyjścia:
- YUV 422/420 / YCbCr 422
- RGB565/555
- skompresowane dane 8-bitowe
- 8 / 10 bit RAW RGB Data
- Możliwość konfiguracji sensora poprzez magistralę I2C
