Opis
Cheapduino to jedna z najprostszych płytek kompatybilnych z Arduino. Przeznaczony do wykorzystania w jednorazowych projektach, np. upominki, edukacja, ubrania i różne inne własne pomysły. Oparty na mikrokontrolerze ATmega8, posiada 3 wyjścia PWM, 3 porty analogowe, interfejs I2C oraz UART. Działa z napięciem od 3 V do 5 V.

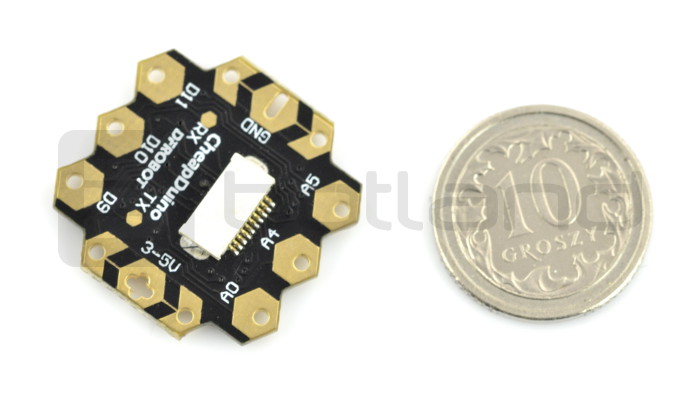

Moduł jest bardzo mały, jego wymiary to 2 x 2 cm. Cena dotyczy 5 modułów.
Programowanie
Układ posiada zainstalowany bootloader Arduino - oznacza to, że może być programowany poprzez darmowe środowisko Arduino IDE. W menu należy wybrać odpowiedni port COM oraz płytkę Arduino NG / ATmega8. Ze względu na niewielkie rozmiary na płytce nie ma konwertera USB - UART, który służy do programowania. W zestawie znajduje się dodatkowa płytka, łączona z Cheapduino poprzez taśmę (niebieską stroną do góry), do której należy podpiąć zewnętrzny konwerter USB - UART.

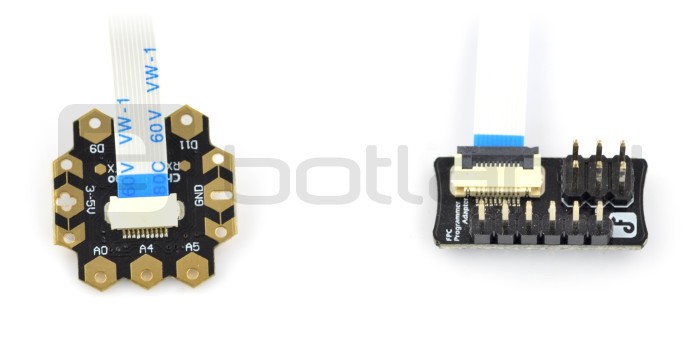

Połączenie cheapDuino z płytką pomocniczą dla konwertera USB - UART.
Specyfikacja
- Napięcie zasilania: od 3 V do 5 V
- Rekomendowane napięcie: 5 V
- Mikrokontroler ATmel ATmega8
- 3 piny PWM
- 3 piny analogowe
- Interfejs I2C
- Interfejs UART
- Zainstalowany Bootloader Arduino (wybór płytki w Arduino IDE): Arduino NG / Atmega8
- Złącze FPC (podłączając przewód między programatorem FPC i Cheapduino należy zawsze skierować go niebieską stroną do góry)
- Wymiary: 20 x 20 x 2 mm
Zestaw zawiera:
- 5x modułów Cheapduino
- 2x przewody FPC
- 1x płytka pomocnicza do programowania
