Ekran dotykowy rezystancyjny LCD TFT 2,4'' 320x240px GPIO 4DPi-24-HAT do Raspberry Pi

Indeks: RPI-06045 EAN: 5903351245128

Ekran dotykowy, rezystancyjny 2,4 " dla Raspberry Pi o rozdzielczości 320 x 240 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi poprzez piny GPIO.

Ekran dotykowy rezystancyjny LCD TFT 2,4'' 320x240px GPIO 4DPi-24-HAT do Raspberry Pi
149,00 zł
121,14 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Ekran dotykowy rezystancyjny LCD TFT 2,4'' 320x240px GPIO 4DPi-24-HAT do Raspberry Pi

Ekran dotykowy, rezystancyjny 2,4 " dla Raspberry Pi o rozdzielczości 320 x 240 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi poprzez  piny GPIO - jako nakładka do minikomputera.

Urządzenie komunikuje się poprzez  piny GPIO - jako nakładka do minikomputera.

Ekran dotykowy rezystancyjny LCD TFT 2,4'' 320x240px GPIO 4DPi-24-HAT dla Raspberry Pi 3/2/B+

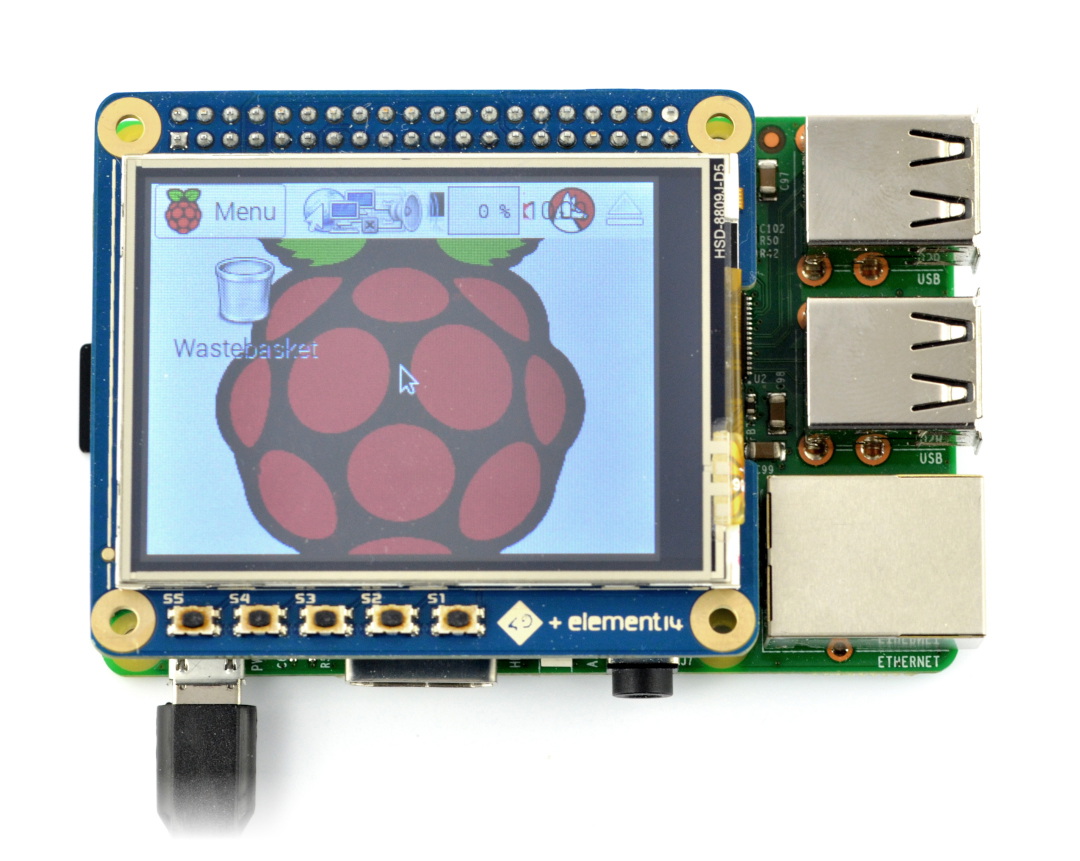

Przykład podłączenia ekranu z Raspberry Pi.

Podłączenie z Raspberry Pi

W celu uruchomienia ekranu należy nałożyć ekran na piny GPIO Raspberry Pi.

Oprogramowanie

Ekran działa z systemem Raspbian. W tym celu należy dokonać konfiguracji systemu - podać kilka komend, które znajdują się w instrukcji. Wyświetlacz komunikuje się z Raspberry z prędkością 48 MHz przez połączenie SPI, które wykorzystuje procesor do bezpośredniej interpretacji i kompresji poleceń.



Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi znajduje się w przewodniku użytkownika.



Specyfikacja ekran dotykowego rezystancyjnego LCD TFT 2,4'' 320x240px

  • 2,4 '' 320 x 240 px ekran dotykowy
  • Złącze: 40-pinowe GPIO
  • Współpracuje z Raspberry Pi w wersji A+ / B+ / 2B / 3B / 3B+ / 4B
  • Wyświetla pełen obraz tak jak monitor podpięty do HDMI
  • Komunikacja SPI 48 MHz z technologią kompresji dla SPI
  • Zasilany z Raspberry bez konieczności dodatkowego zasilania
  • Typowa prędkość obrazu: 25 kl/s
  • Sterowanie podświetleniem: Wł/Wył lub PWM - wybierane za pomocą zworki
  • Wbudowany EEPROM identyfikacyjny
  • 4 otwory montażowe o średnicy 2,7 mm
  • Wymiary modułu: 56,5 x 65x 14,2 mm
  • Wymiary ekranu: 49 x 36,7 mm
  • Masa: 30 g



Ekran dotykowy dla Rapsberry Pi z technologią kompresji strumienia danych

Dotykowy ekran rezystancyjny LCD TFT 2,4'' o rozdzielczości 320x240px z interfejsem GPIO (4DPi-24-HAT) to nakładka przeznaczona dla minikomputerów Raspberry Pi. Pozwala na wyświetlanie pełnokolorowych grafik o rozmiarach rzeczywistych 49 x 36,7 mm w formacie QVGA.

Zastosowany kontroler scalony oferuje funkcję kompresji danych przesyłanych za pośrednictwem 48-megahercowego interfejsu SPI, dzięki czemu zajętość procesora i samej szyny komunikacyjnej znacząco spada w porównaniu do konwencjonalnych ekranów, sterowanych przez linie GPIO.

Miniaturowy wyświetlacz do podstawowych aplikacji

Ekran dotykowy rezystancyjny LCD TFT 2,4'' 320x240px GPIO 4DPi-24-HAT do Raspberry Pi umożliwia wyświetlanie dynamicznych obrazów z odświeżaniem na poziomie 25 fps. Jasność podświetlenia można regulować za pomocą sygnału PWM lub załączać i wyłączać w prosty sposób (ON/OFF).

Warto wspomnieć, że prezentowany ekran Raspberry Pi ma wbudowaną pamięć EEPROM umożliwiającą identyfikację modułu. Płytka spełnia wymogi dyrektywy RoHS, ograniczającej użycie szkodliwych materiałów (w tym metali ciężkich) w montażu, wyrób posiada ponadto deklarację zgodności CE.

Ekran - typ LCD TFT
Ekran - przekątna 2.40 ''
Ekran - interfejs GPIO
Ekran - dotyk Tak
Ekran - rozdziel. 320x240px
Szerokość opakowania 6.5 cm
Wysokość opakowania 14 cm
Głębokość opakowania 3.6 cm
Masa opakowania 0.1 kg
